UG基礎入門教程：模具定位環設計技巧

時間:2015-03-04 15:04:29 來源:未知

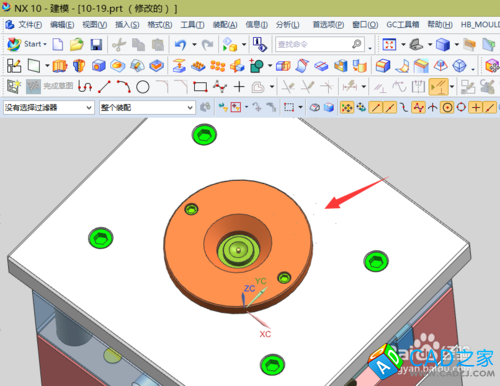

模具定位環是方便注塑車間上下模具師付對注塑機咀而用，通過其可以使模具與注塑機唧咀快速地對照；本畫圖教程使用到的指令有：拉伸、拔模、倒角等；下圖箭頭所示為要設置的零件；

UG10.0教程：[24]模具定位環設計技巧

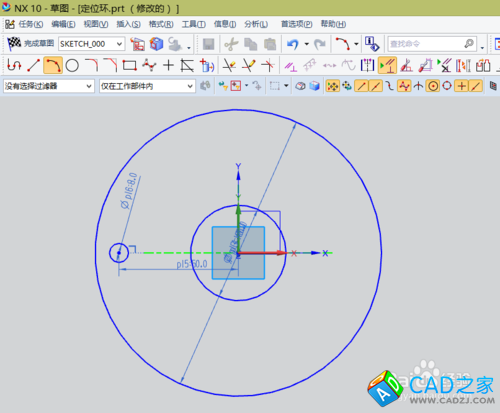

先繪制定位環的草圖尺寸，其標準直徑為100、120；
  1. UG10.0教程：[24]模具定位環設計技巧

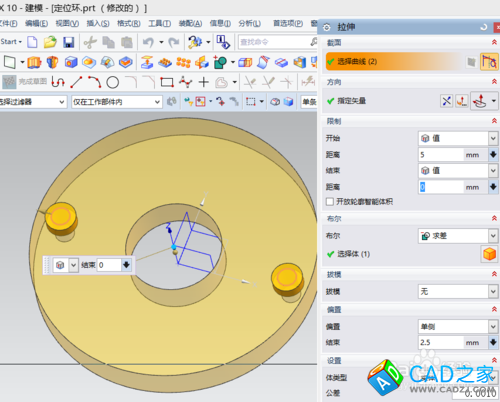

  2. 選中草圖，使用拉伸命令，把其創建成實體；

    UG10.0教程：[24]模具定位環設計技巧

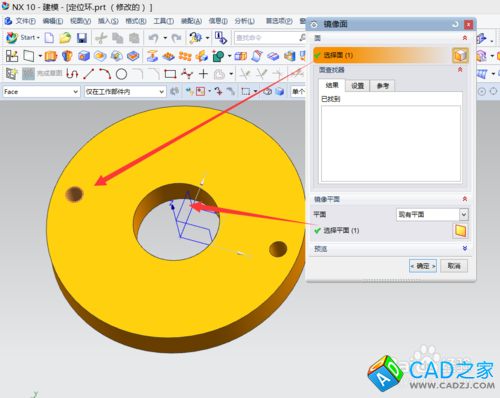

  3. 使用鏡像面命令，在另一側也創建一個螺絲孔；

    UG10.0教程：[24]模具定位環設計技巧

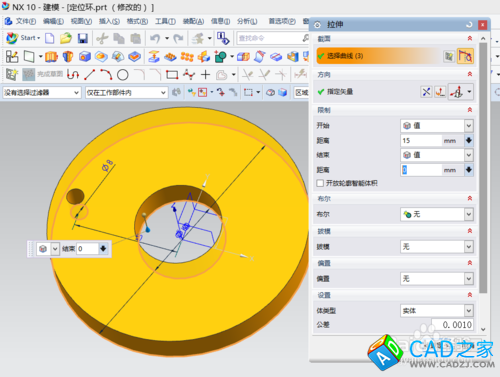

  4. 使用拉伸切剪功能，創建螺絲的沉頭孔；

    UG10.0教程：[24]模具定位環設計技巧

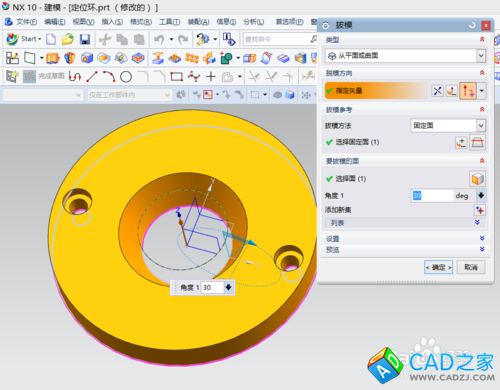

  5. 使用拔模角度，創建中間的法蘭位置；

    UG10.0教程：[24]模具定位環設計技巧

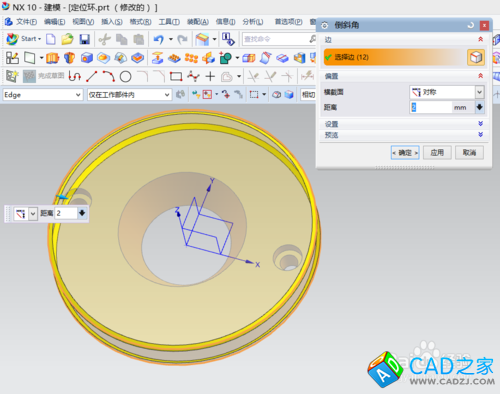

  6. 為便于安裝，使用倒斜角命令為其增加倒角；

    UG10.0教程：[24]模具定位環設計技巧

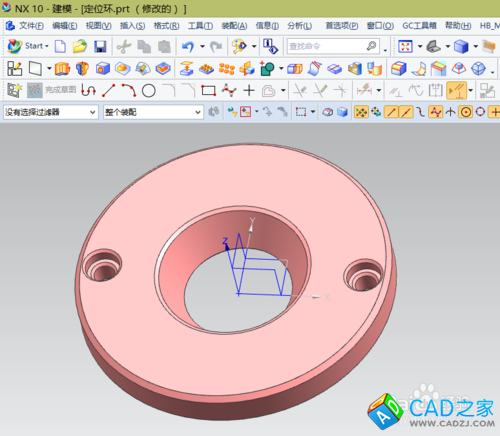

  7. 通過應用編輯對象顯示，可以改變其顯示顏色，最終得到的效果如下圖；圖1為剛設計的圖形，圖2為裝載到模具上的實物，

    UG10.0教程：[24]模具定位環設計技巧
