無尺寸草圖是可以方便地建立，它的功能是強的。

　　1. 由一個計劃啟動。你的所有表達式必須在Expressions 對話框內預定義和建立。

　　2. 建立用這些表達式驅動的基準面與軸。它們應是你的部件外形。

　　3. 建立一草圖，跟隨建立的基準外形建立要求的形狀。

　　4. 利用幾何約束代替草圖尺寸。選擇線再選基準。利用Collinear約束。

　　5. 重復4, 直到草圖充分約束。

　　對那些需要通過多次改變的模型這些技術是極有用的。

　　如圖7所示，用兩組(六個)平行基準面充分約束角鋼截面草圖。

用基準面約束草圖

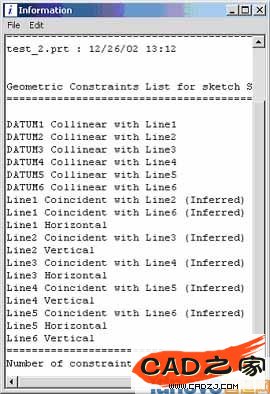

約束信息
