UG關于曲線拐角命令的兩種用法圖文詳解

時間:2015-03-06 20:27:45 來源:未知

曲線拐角屬于UG軟件中曲線的編輯命令，可以對相交或不相交的兩直線，快速地執行封閉效果，本節UG10.0教程講解：關于曲線拐角命令的兩種用法；

圖1為草圖中的曲線拐角；圖2為建模下的曲線拐角；

UG10.0教程：[54]UG10.0曲線拐角應用技巧

UG10.0教程：[54]UG10.0曲線拐角應用技巧

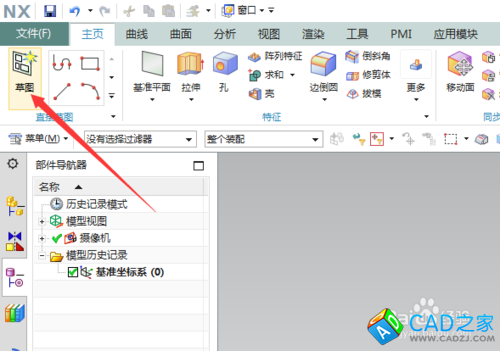

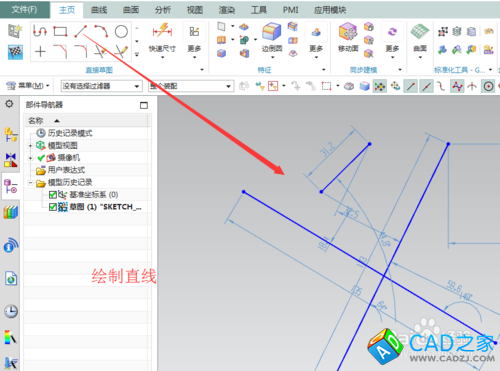

  1. 啟動UG10.0后，創建一個草圖；然后使用直線命令，繪制如圖2的圖形；
  2. UG10.0教程：[54]UG10.0曲線拐角應用技巧
  3. UG10.0教程：[54]UG10.0曲線拐角應用技巧

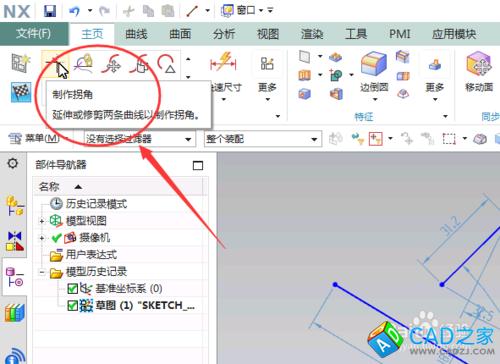

  4. 曲線拐角指令位置如下圖指示;

    UG10.0教程：[54]UG10.0曲線拐角應用技巧

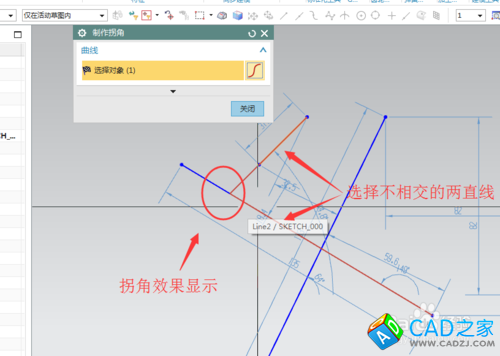

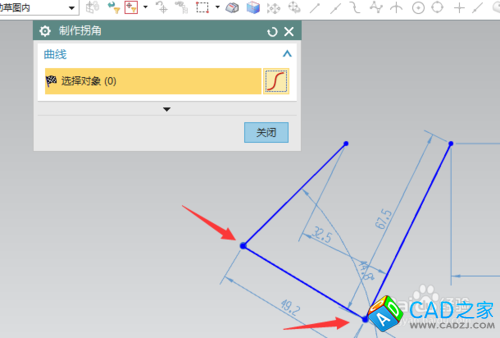

  5. 進入到制作拐角命令之，分別選中要制作的拐解的兩直線，其預覽效果如圖1，曲線在制作完拐角后，其結果如圖2；

    UG10.0教程：[54]UG10.0曲線拐角應用技巧
    UG10.0教程：[54]UG10.0曲線拐角應用技巧

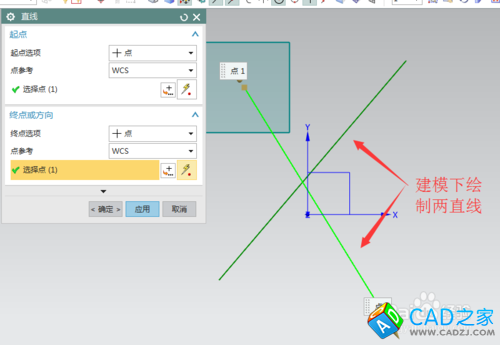

  6. 在UG建模命令下，使用直線命令繪制兩直線，此直線與草圖中的直線是有曲面，在建模下繪制的直線，其顯示為綠色，而在草繪中，其顯示為藍色；

    UG10.0教程：[54]UG10.0曲線拐角應用技巧

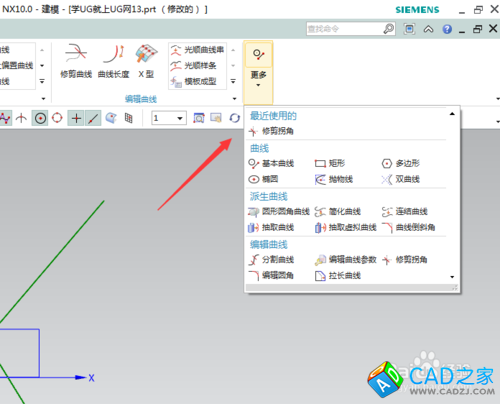

  7. 曲線制作拐角命令在建模下的曲線編輯命令條下；

    UG10.0教程：[54]UG10.0曲線拐角應用技巧

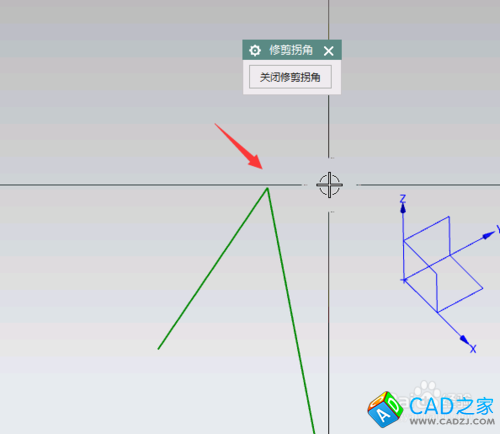

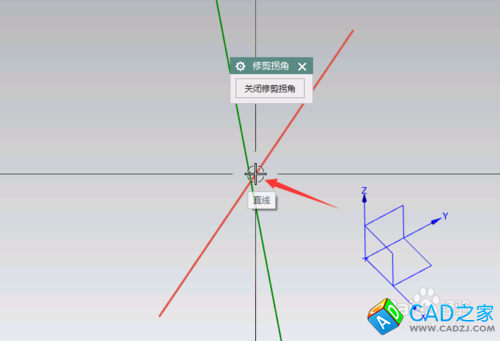

  8. 進入曲線拐角命令后，把鼠標放在曲線的相交處；如圖1所示，然后點鼠標中鍵確定，如得到的結果如圖2；

    UG10.0教程：[54]UG10.0曲線拐角應用技巧
    UG10.0教程：[54]UG10.0曲線拐角應用技巧
  9.

    建模下的曲線拐角與草圖下的曲線拐角其操作方法是不同的，在建模下把鼠標放在兩直線相交處點確定即可，而在草圖下，是需分別單擊相交的兩直線
