UG10.0教程：對零件執行不同的抽殼技巧

時間:2015-03-06 20:22:19 來源:未知

通常我們?cè)O(shè)計的特征都是實體或曲面，通過運用抽殼命令后，才能把其轉變成實體，才能達到產品設計的要求；本節UG教程講解對零件執行不同的抽殼技巧，歡迎學習；圖1為相同厚度的抽殼，圖2為不同厚度的抽殼；

UG10.0教程：[53]不同厚度的抽殼技巧

UG10.0教程：[53]不同厚度的抽殼技巧

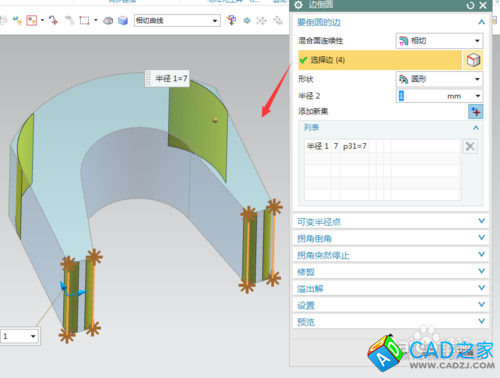

  1. 為了使抽殼后的零件更加符合美工要求，在未對零件抽殼前，應當先為其增加倒圓角；
  2. UG10.0教程：[53]不同厚度的抽殼技巧

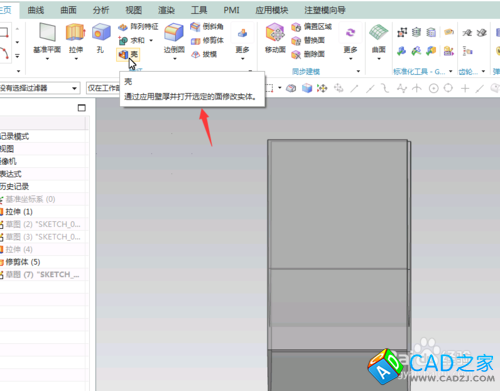

  3. 抽殼命令的位置及其定義如下圖，把鼠標放在抽殼命令上，就會顯示其大致的定義；

    UG10.0教程：[53]不同厚度的抽殼技巧

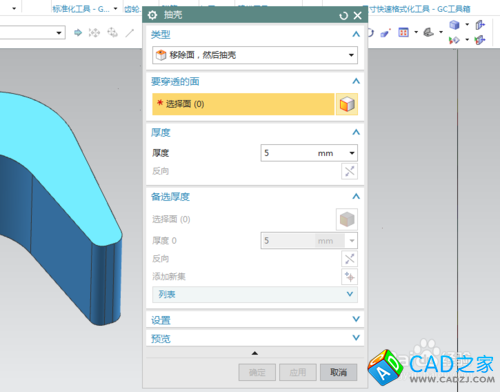

  4. 進入抽殼命令后，其對話框如下；

    UG10.0教程：[53]不同厚度的抽殼技巧

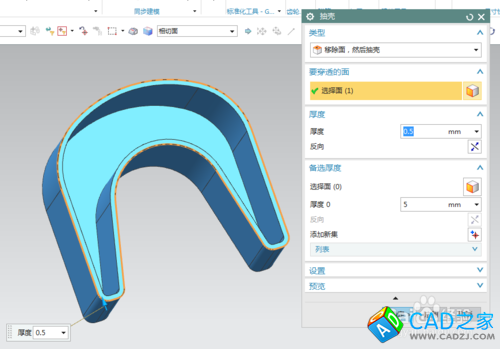

  5. 按下圖選擇要抽殼的表面；此種是相同厚度的抽殼；

    UG10.0教程：[53]不同厚度的抽殼技巧

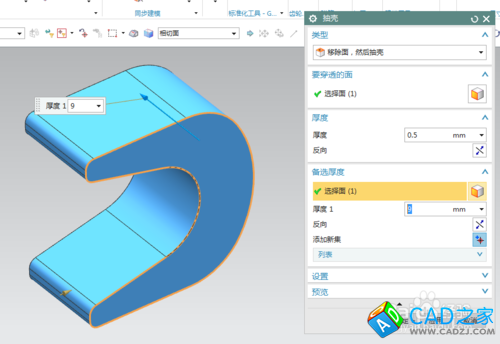

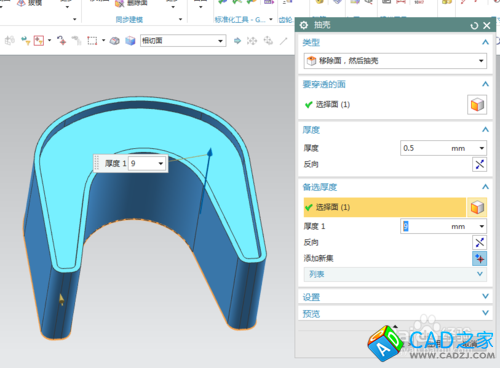

  6. 如想為零件執行不同的厚度，切換到抽殼的備選厚度欄，選中其底面，然后輸入數值，其翻轉過來，就可看到創建的抽殼厚度達到了不相同的結果；

    UG10.0教程：[53]不同厚度的抽殼技巧
    UG10.0教程：[53]不同厚度的抽殼技巧

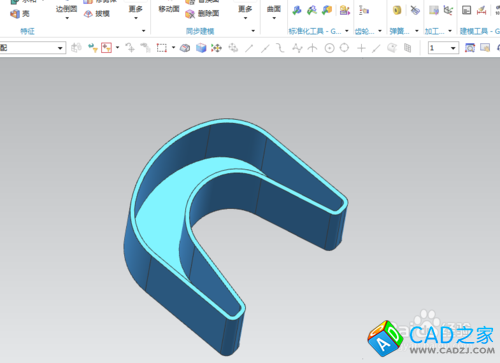

  7. 常規情況下，使用的是相同厚度的抽殼，其抽殼的厚度都是一樣的，結果如下圖；

    UG10.0教程：[53]不同厚度的抽殼技巧
