UG10.0基礎入門教程：3D查數詳細技巧分享

時間:2015-03-02 20:09:55 來源:未知

什么是3D查數：打開一個繪制好的3D零件，查找所需的零件尺寸，本經驗要用到的UG指令為：測量距離；

在對3D零件進行機加工時，由于圖紙上的標注尺寸太多，漏標是常有的事，這時機加工人員就要找到繪制圖紙?jiān)O(shè)計師，重新打開零件，查漏標的數后，再進行加工。

UG10.0教程：[10]3D查數技巧

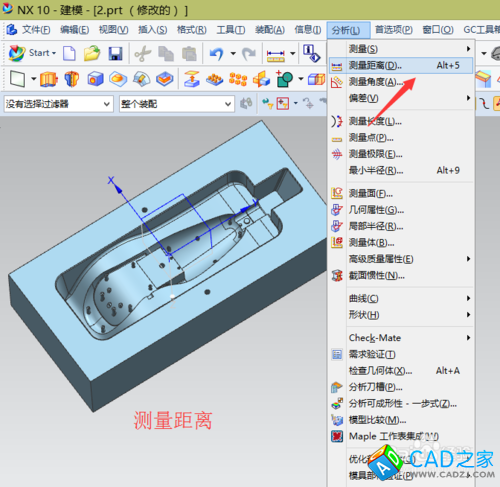

  1. 測量命令在－分析－菜單中；
  2. UG10.0教程：[10]3D查數技巧

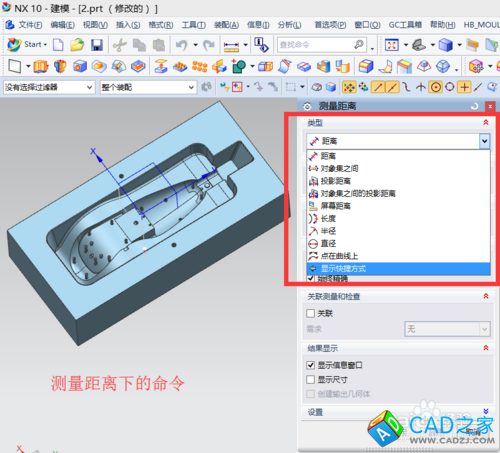

  3. 測量的下拉菜單中，可測量的尺寸種類很多，如距離、半徑、直徑等；

    UG10.0教程：[10]3D查數技巧

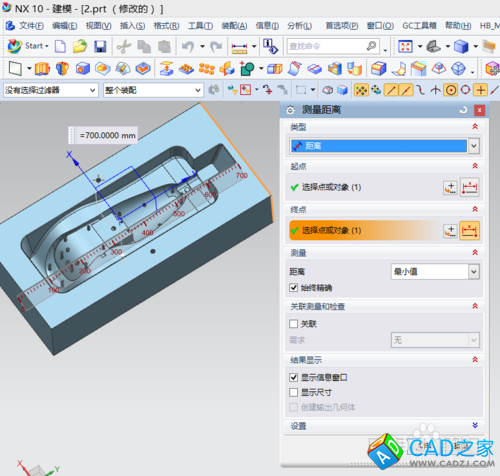

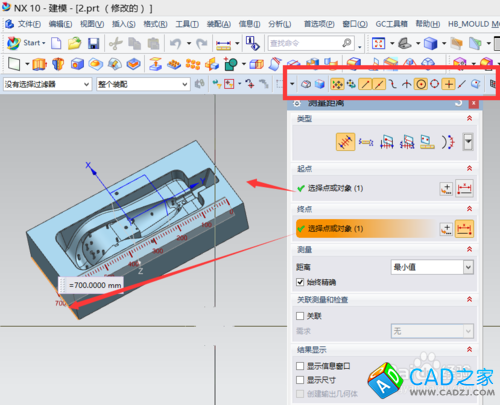

  4. 測量?jī)擅嬷g的距離，按下圖進行選面，在測量時要注意配合使用選擇工具條；

    UG10.0教程：[10]3D查數技巧

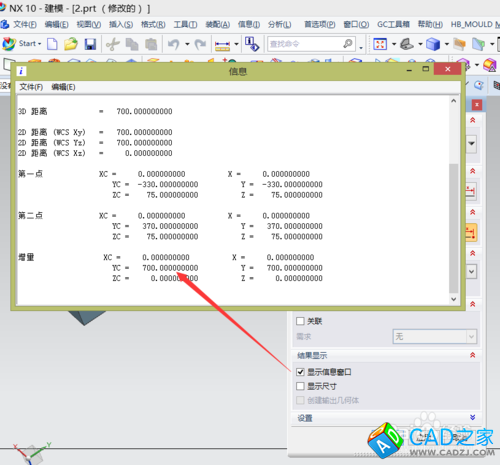

  5. 為便于測量其所有的數據，可以打開顯示信息窗口；

    UG10.0教程：[10]3D查數技巧

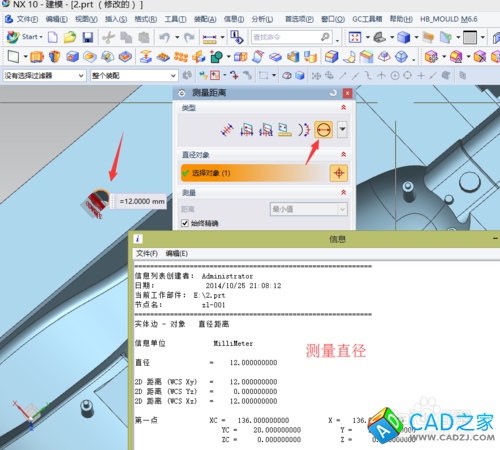

  6. 測量直徑，選圖上圓孔，可以測得直徑是12mm；

    UG10.0教程：[10]3D查數技巧

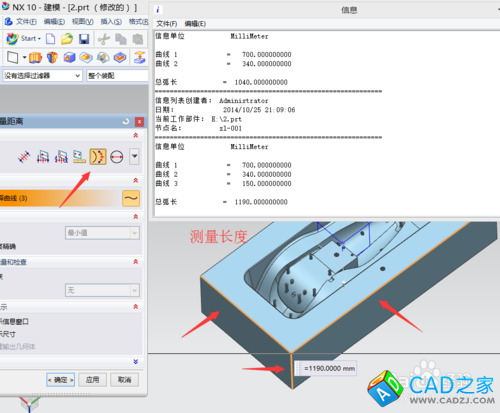

  7. 測量曲線長度，所測線是直線，用測量長度最方便，如下圖對三條線進行測量后的數據，其長度顯示在信息窗口內。

    UG10.0教程：[10]3D查數技巧

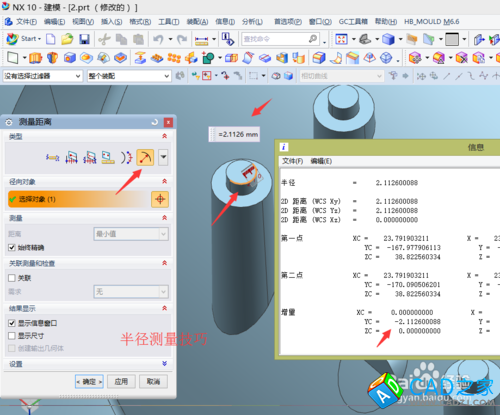

  8. 測量半徑，對于下圖的小圓柱，需用測量半徑，查得數據約2.1mm;

    UG10.0教程：[10]3D查數技巧
