UG10.0基礎入門教程：圖檔格式轉換之STP詳解

時間:2015-03-02 19:44:42 來源:未知

為便于不同的設計軟件打開UG圖檔，需要把圖檔轉換成各種軟件都能打開的通用格式，如：STP檔，STP是一種實體格式，是工業設計軟件都可以打開的格式。

本經驗講解：用UG導入與導出STP檔技巧，工作中，經常會收到不同客戶發來的圖檔，因每個人用的設計軟件不同，學會導出與導入STP檔是必須的工作技巧之一。

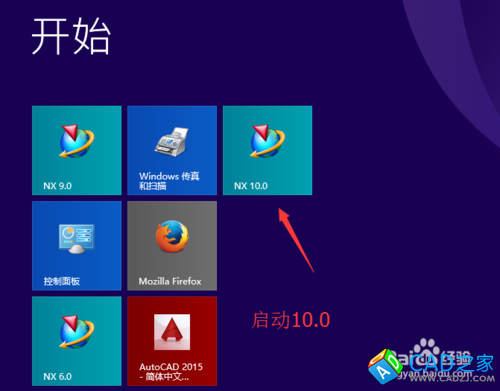

  1. 進入到開始中，點UG啟動快捷式；
  2. UG10.0教程：[9]圖檔格式轉換之STP
  3.

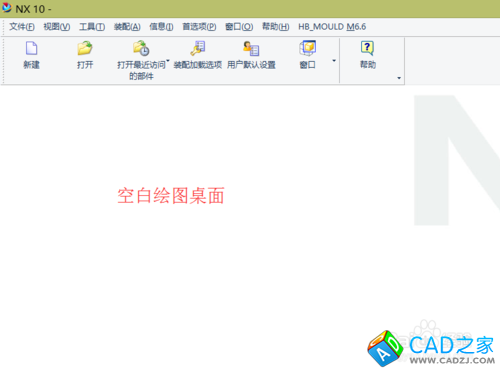

    空白模檔下，UG軟件的顯示樣式；

    UG10.0教程：[9]圖檔格式轉換之STP
  4.

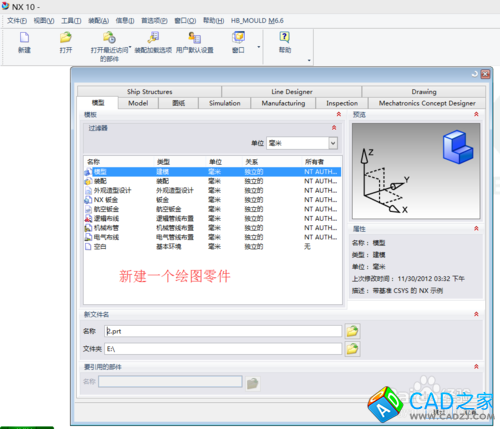

    新建零件模板，沒有模型窗口不能導入STP文檔；

    UG10.0教程：[9]圖檔格式轉換之STP
  5.

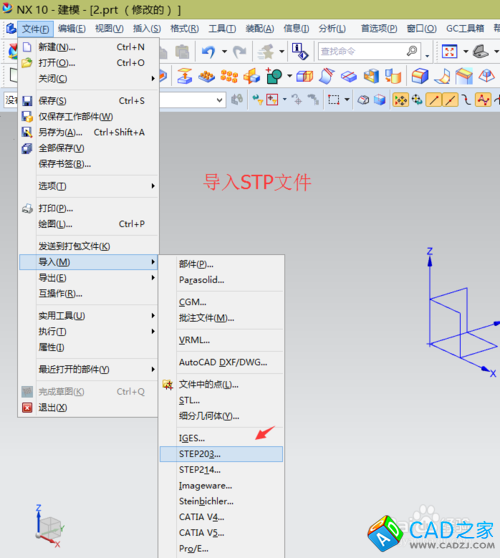

    依次單擊文件－導入-STP；

    UG10.0教程：[9]圖檔格式轉換之STP
  6.

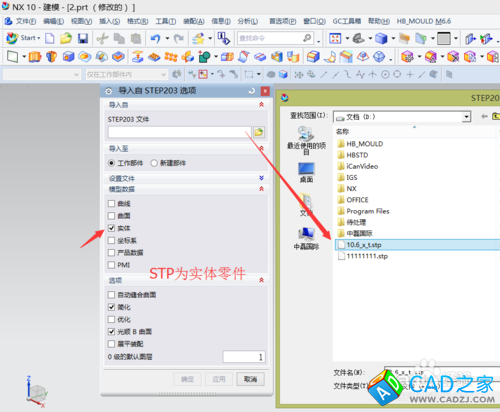

    在下圖的STP對話框中，按圖中的設置進行參數選擇；

    UG10.0教程：[9]圖檔格式轉換之STP
  7.

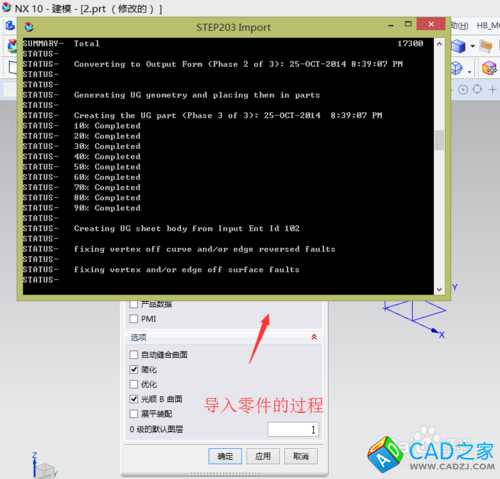

    執行導入STP圖檔過程中，會看到數據轉換的過程；

    UG10.0教程：[9]圖檔格式轉換之STP
  8.

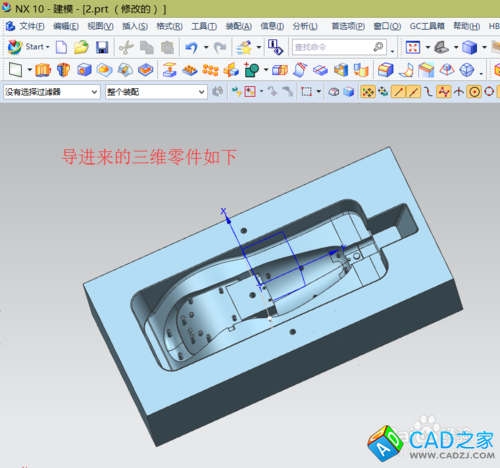

    轉換完成后，導進來的3D圖形如下所示：

    UG10.0教程：[9]圖檔格式轉換之STP

STP文件的導出

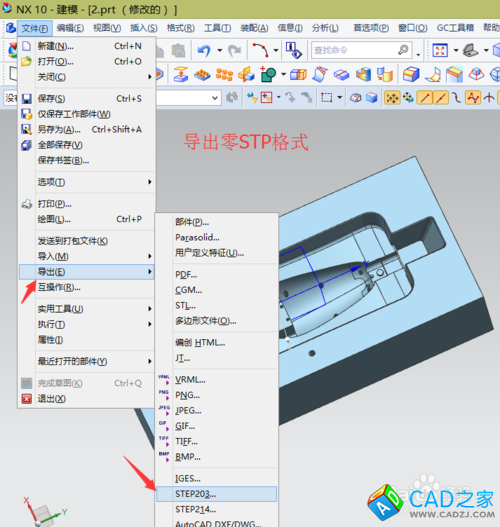

  1. 依次選擇文件-導出-STP格式，如下圖：

    UG10.0教程：[9]圖檔格式轉換之STP

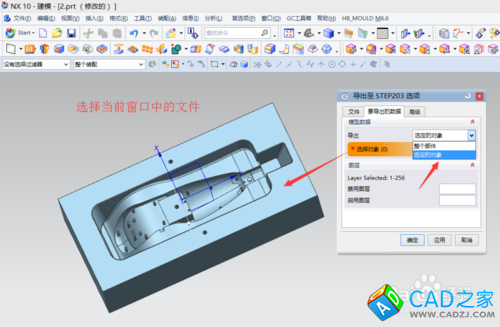

  2. 在導出對話框中選擇選擇零件，如下圖：

    UG10.0教程：[9]圖檔格式轉換之STP

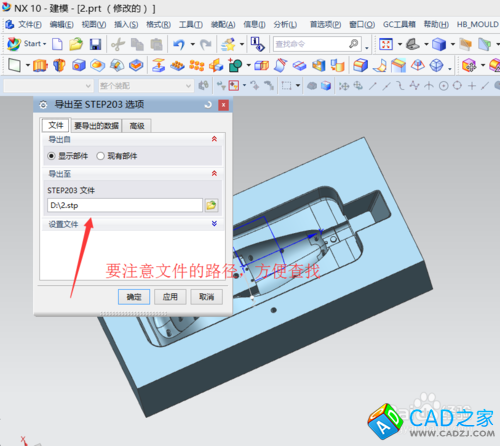

  3. 選擇完零件后，切換到文件下，此時要選擇路徑，如果記不住路么，等下就找不到零件的所在位置；

    UG10.0教程：[9]圖檔格式轉換之STP
  4.

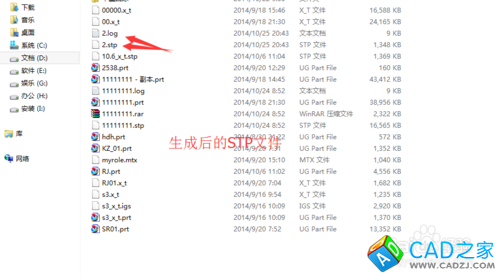

    文件在導出完成后，打開剛才導出的文件夾，其會有兩個STP文件，一個是實體零件，一個是轉出日志記錄文件，如下圖，到此本教程講解完成。

    UG10.0教程：[9]圖檔格式轉換之STP
