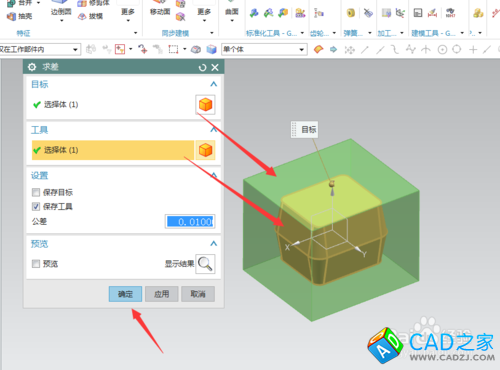

使用布爾運算命令，以方塊體為目標體，以拔模體為工具體，對其執行求差；

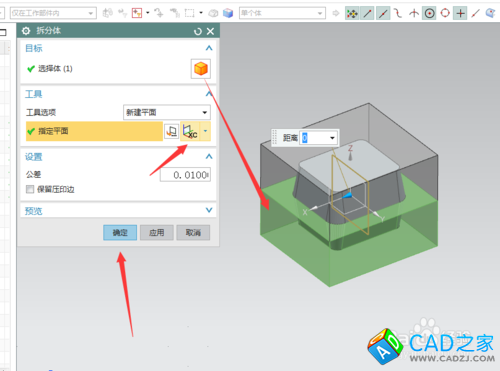

使用拆分體命令，以模具設計中的分型面把其拆分成多個實體；

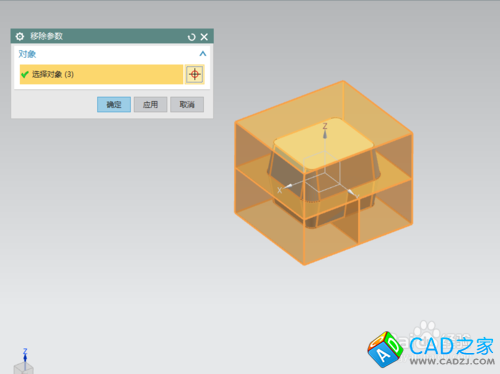

使用移除參數命令，選中所有的實體，然后去除它們之間的設置參數；

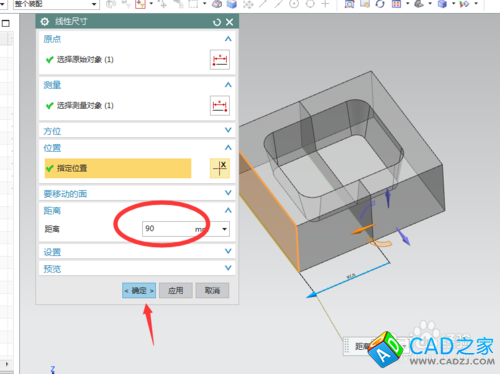

對下圖的零件進行單獨顯示，然后在同步建模下找到線型尺寸命令，按圖中的參數進行設置；

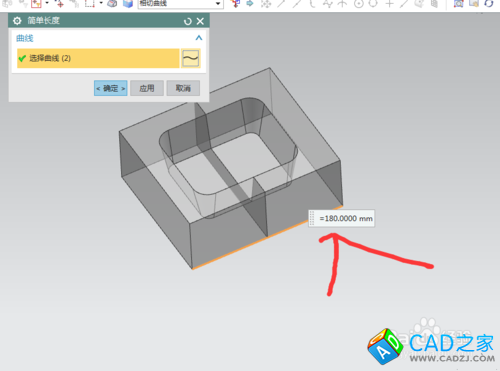

為檢查我們更改的尺寸結果，使用分析下的測量長度命令，可以看到我們的更改后的模芯尺寸為整數了；

設計總結：

線性尺寸是模具設計中快速定模料技巧，有時候會出現更改不成功的情況，當遇到這種情況時，就需要改變?cè)O(shè)計思路了。
