UG10.0教程：捕捉點在工作中應用技巧

時間:2015-03-04 15:08:34 來源:未知

CATIA和PROE通過捕捉三點創建的圓都不會在移動，但是用UG通過捕捉三點繪制的圓當拖動或改變尺寸時，形狀就發生了變化！選好的捕捉點為什么會脫離被捕捉對象呢？

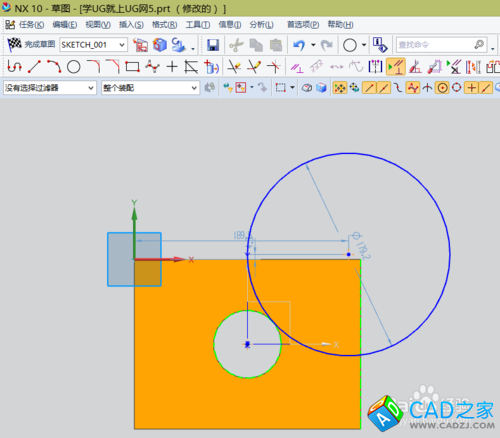

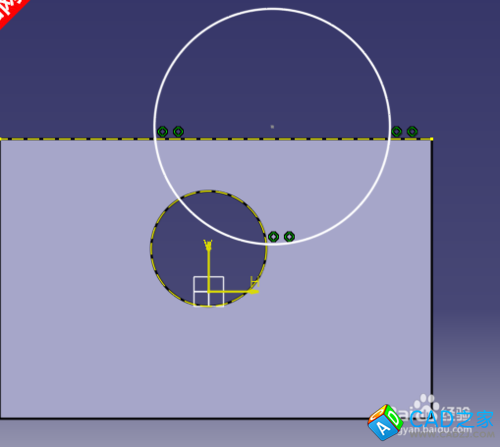

如果你也有這樣的疑問，請看本教程！圖1為CATIA設計，圖2為UG設計；

UG10.0教程：[25]捕捉點在工作中應用技巧

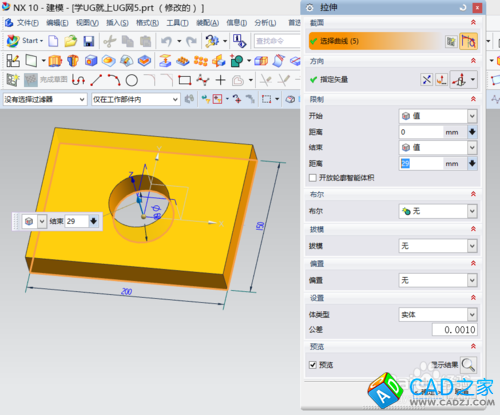

  1. 為更好地詮釋捕捉點使用技巧；先用創建一個實體零件；
  2. UG10.0教程：[25]捕捉點在工作中應用技巧

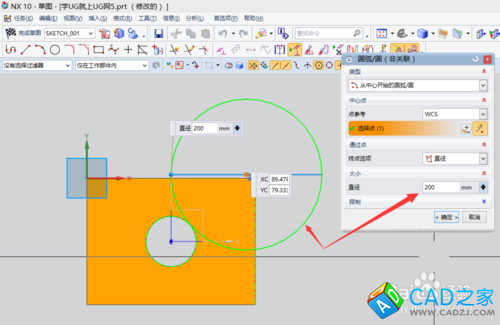

  3. 以上一步繪制實體的表面為草繪平面，進入到草圖設計中，捕捉矩形的兩邊及孔上的隨意三點來創建圓；

    UG10.0教程：[25]捕捉點在工作中應用技巧

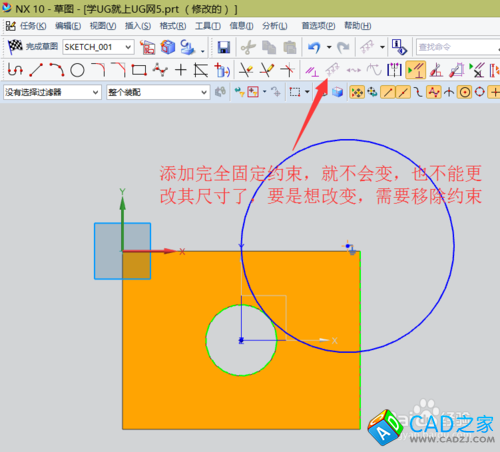

  4. 如果想讓通過捕捉三點繪制的圓位置不發生變化，需要為其增加完全固定約束；

    UG10.0教程：[25]捕捉點在工作中應用技巧

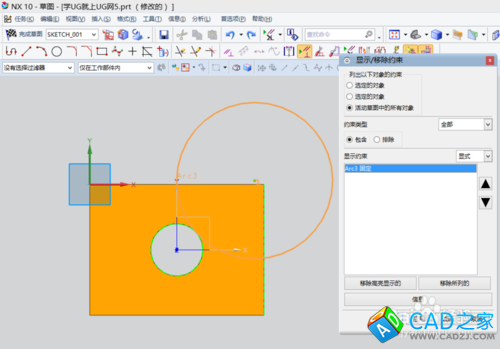

  5. 為了證時添加固定約束前后的差別，使用移約束命令來刪除上一步創建的完全固定約束；

    UG10.0教程：[25]捕捉點在工作中應用技巧

  6. 雙擊圓，隨意為其更改一個尺寸數值；

    UG10.0教程：[25]捕捉點在工作中應用技巧

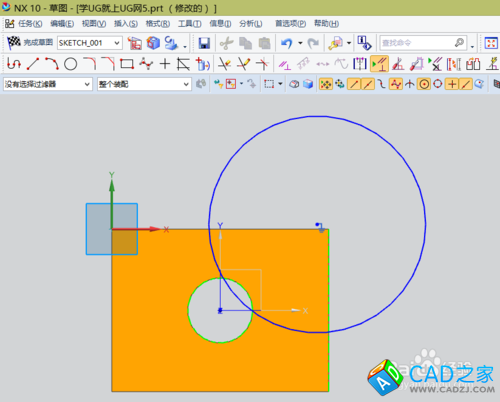

  7. 在改變圓的尺寸后，其形狀已經完全脫離了我們剛開始繪制圓時捕捉到的三點！

    UG10.0教程：[25]捕捉點在工作中應用技巧
  8.

    通過實例，我們得到的結果如下：在UG中通過捕捉三點繪制的圓，其默認是沒有添加完全固定約束，所以當你一改變尺寸或拖動時，其就會發生變化，要想其保持不變，需要為其單獨增加固定約束；而在CATIA與PROE中，其圖元繪制完成后，系統就自動為其添加了固定約束，所以才不會改變
