UG10.0橋接曲線的詳細圖文使用技巧

時間:2015-03-09 10:54:20 來源:未知

橋接曲線主要應用在曲面設計中，其可以把一條直線斷開的部分，給連接起來，然后創建出一整條曲線，本節UG10.0教程講解橋接曲線的使用技巧，歡迎學習；

UG10.0教程：[74]UG10.0橋接曲線使用技巧

UG10.0教程：[74]UG10.0橋接曲線使用技巧

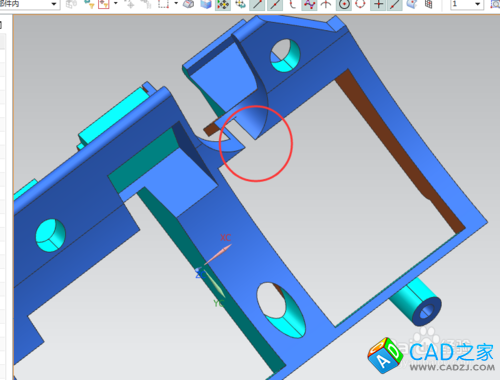

  1. 本節經驗要進行橋接曲線的圖形如下圖；（在橋接完成后，下一節將講解利用此線來創建曲面）
  2. UG10.0教程：[74]UG10.0橋接曲線使用技巧

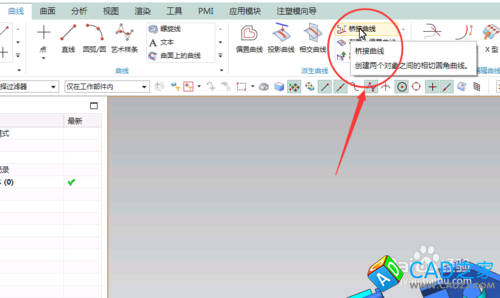

    • 橋接曲線在曲線菜單下，把鼠標放到橋接曲線上，其會顯示關于橋接曲線的定義；

      UG10.0教程：[74]UG10.0橋接曲線使用技巧
    •

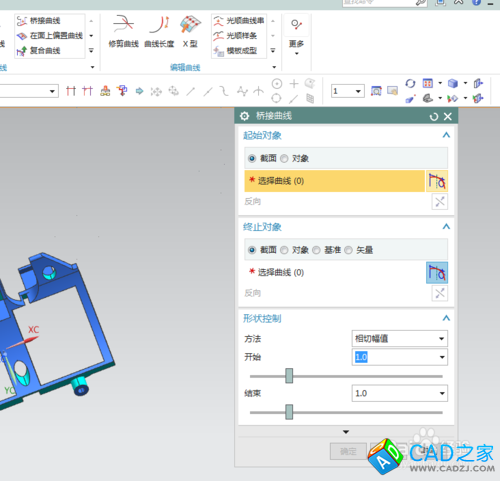

    • 點擊橋接曲線后，其繪圖工具欄顯示如下；

      UG10.0教程：[74]UG10.0橋接曲線使用技巧

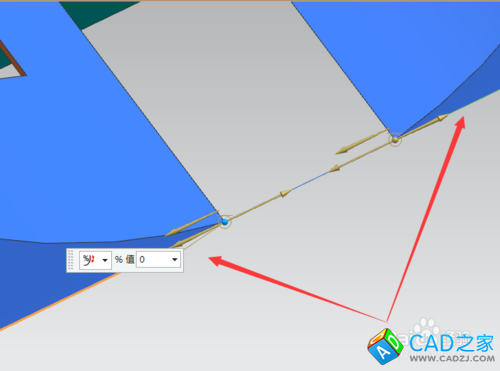

    • 依次來選擇圖形上需要橋接的兩曲線；（在選擇完一條曲線后，必須點確定，然后才能選下一條）

      UG10.0教程：[74]UG10.0橋接曲線使用技巧

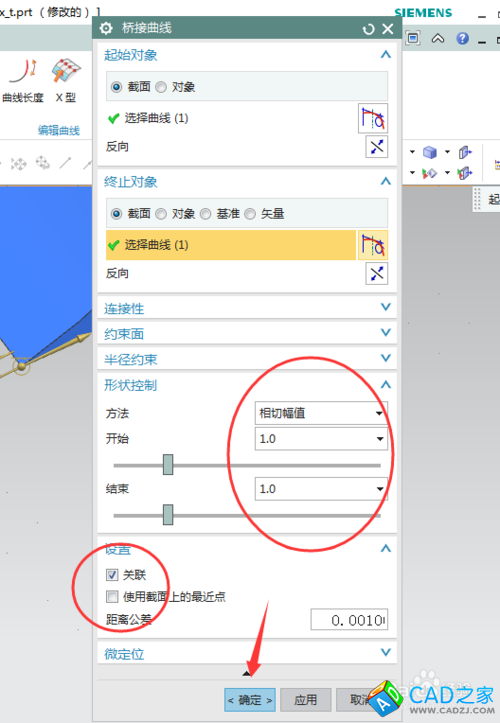

    • 關于橋接曲線對話框內的條項設置，請參考下圖中的設計參數；

      UG10.0教程：[74]UG10.0橋接曲線使用技巧

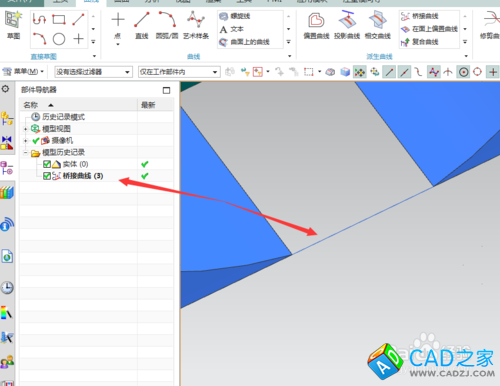

    • 在完成橋接曲線后，繪圖窗口左側的導航器中，會顯示我們創建的橋接曲線，而圖形上，則會顯示已經完成的線；

      UG10.0教程：[74]UG10.0橋接曲線使用技巧
