案例一：NX 模具裝配結構及圖層管理

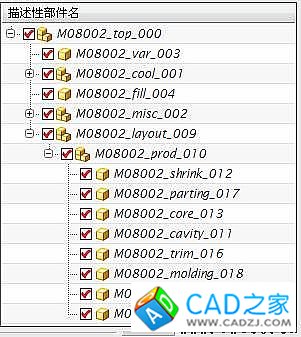

圖XXX 裝配文件架構
步驟1：了解Moldwizard裝配架構及圖層管理
（1）開啟NX8.0點擊打開【Open】圖標，系統彈出打開【Open】對話框，在對話框文件類型上選擇Parasolid文本文件類型，打開選擇partchapter_02section_02.1 MOLD_1.x_t文件后，進入建模模塊。
案例二：通過曲面修剪法分模
圖XXX CD機支架
步驟1：
開啟NX8.0打開文件partchapter_02section_02.3 M08003M08003_top_000，進入建模
步驟2：啟動裝配模塊
從標準【STANDARD】工具條中選擇開始【START】，所有應用模塊【ALL APPLICATIONS】À 裝配【Assemblies】，啟動裝配模塊，系統同時彈出裝配模塊【Assemblies】工具條。
步驟3：添加組件

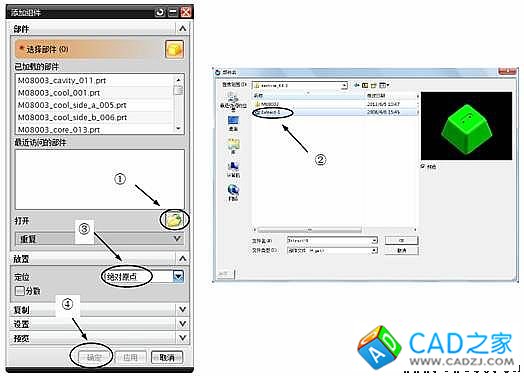

在裝配模塊【Assemblies】那選擇添加組件【Add Component】圖標，彈出添加組件對話框，在打開【Open】圖標那選 partchapter_02section_02.3Extract-1制品，在放置點定位那選絕對原點，如圖3-001所示
圖3-001 添加組件
步驟4 整理組件

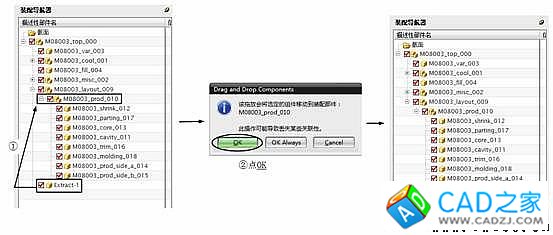

在裝配導航器【Assembly Navigator】那，把新添加的制品Extract-1移動到M08003_prod_010根目錄下，如圖3-002所示
圖3-002 整理組件
步驟5 定義坐標
把制品Extract-1設為工作部件，在編輯【Edit】下拉菜單中，選擇移動對象【Move object】命令，把制品移在坐標中間（其中XC軸移動距離-50，YC軸移動距離為-50），移動后的產品如圖3-003所示
圖3-003 移動制品
步驟6 設置收縮率
（1）在裝配導航器【Assembly Navigator】那把M08003_shrink_012設置為工作部件，接著在裝配模塊【Assemblies】那選擇WAVE幾何鏈接器【W(wǎng)AVE Geometry linker】圖標，彈出WAVE對話框，在類型那選擇體【Body】,如圖3-004所示，然后把Extract-1設置為空集，如圖3-005所示
圖3-004 克隆組件 圖3-005 設置引用集

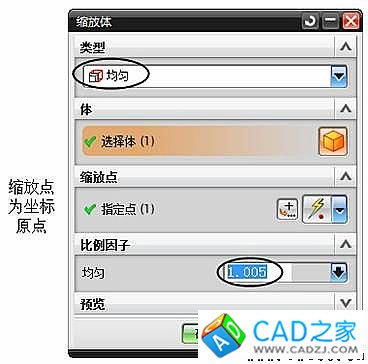

（2）在插入【Insert】下拉菜單中，選擇偏置/縮放【Offset/Scale】中的縮放體【Scale Body】命令，彈出縮放體對話框【Scale Body】，如圖3-006所示
圖3-006 設置制品收縮率

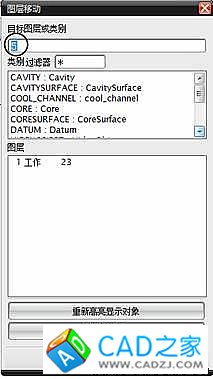

（3）在格式【Format】下拉菜單那選擇移動至圖層【Move to layer】命令，把設置收縮率后的制品移動到第5層，如圖3-007所示
圖3-007 移動圖層
步驟7 設置工件大小
（1）在圖層設置【Layer Settings】那把第5層設為可見。
（2）把M08003_parting_017設置為工作部件，在裝配模塊【Assemblies】那選擇WAVE幾何鏈接器【W(wǎng)AVE Geometry linker】圖標，彈出WAVE對話框【W(wǎng)AVE Geometry linker】，把設置收縮率后的制品克隆一份到parting組件那，然后再在圖層設置【Layer Settings】那把第5層設為不可見。

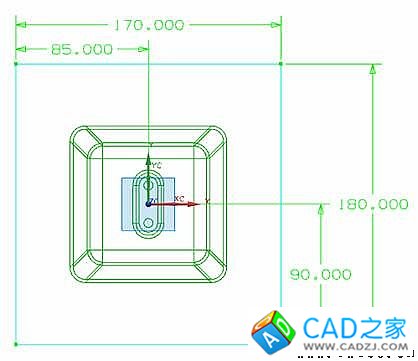

（3）把M08003_parting_017設為顯示部件，把視圖改為俯視圖，點擊草圖【Sketch】圖標，設置XY平面為草圖，畫如圖3-008所示的曲線
圖3-008 定義工件尺寸

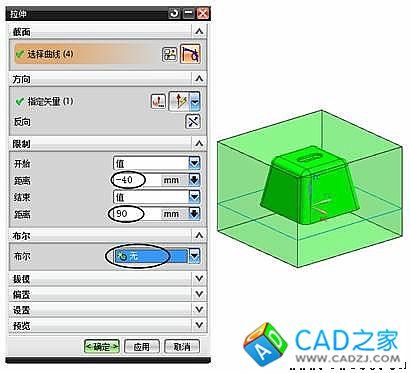

（4）選擇拉伸【Extrude】圖標，彈出拉伸對話框，設置參數如圖3-009所示
圖3-009 設置工件高度
（5）在格式【Format】下拉菜單那選擇移動至圖層【Move to layer】命令，把剛拉伸的工件移動到20層。
步驟8 創建型腔分型面
（1）從插入【Insert】下拉菜單中，選擇關聯復制【Associative copy】里的抽取體【Extract Body】命令，彈出抽取體【Extract Body】對話框，參數設置如圖3-010所示
圖3-010 抽取制品外表面
（2）從插入【Insert】下拉菜單那選擇曲面【Surface】里的有界平面【Bounded phane】命令，操作過程如圖3-011所示
圖3-011 創建分型面

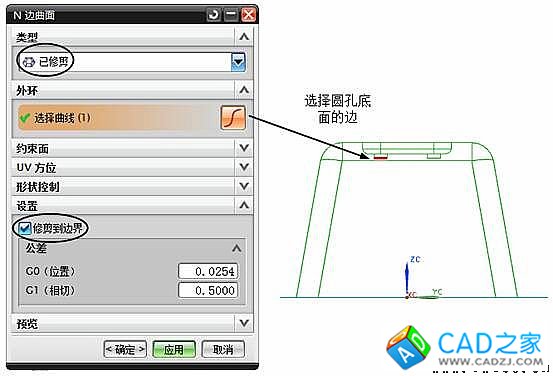

（3）從插入【Insert】下拉菜單中選擇網格曲面【Mesh Surface】里的N邊曲面【N-sided surface】命令，彈出N邊曲面對話框，選擇抽取面的兩個圓孔下表面的邊進行創建平面，參數設置如圖所示3-012所示
圖3-012 補孔

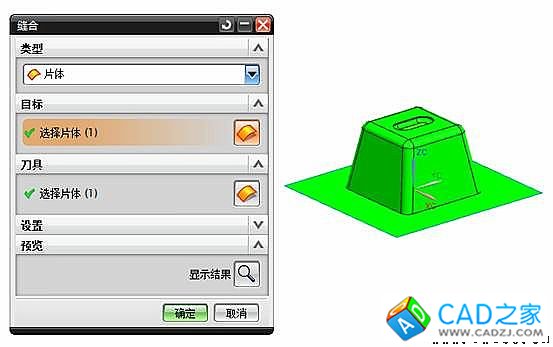

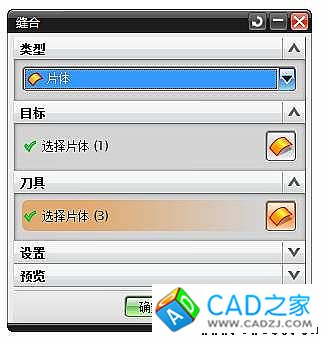

（4）在插入【Insert】下拉菜單中選擇組合【Combine】里的縫合【Sew】命令，把創建的所有面縫合起來，如圖3-013所示
圖3-013 縫合面
（5）在格式【Format】下拉菜單那選擇移動至圖層【Move to layer】命令，把縫合后的面移動到28層。
步驟9 創建型芯分型面
（1）按快捷鍵Ctrl+Shift+U,把制品顯示出來。
（2）從插入【Insert】下拉菜單中，選擇關聯復制【Associative copy】里的抽取體【Extract Body】命令，彈出抽取體對話框，參數設置如圖3-014所示
圖3-014 抽取制品內表面
（3）從插入【Insert】下拉菜單那選擇曲面【Surface】里的有界平面【Bounded phane】命令，操作過程和步驟8的圖3-011過程同理。
（4）在插入【Insert】下拉菜單中選擇組合【Combine】里的縫合【Sew】命令，把創建的所有面縫合起來，如圖3-015所示，縫合后的抽取體的面如圖3-015右則所示
圖3-015 縫合面
（5）在格式【Format】下拉菜單那選擇移動至圖層【Move to layer】命令，把縫合后的面移動到27層。
步驟10 創建型腔

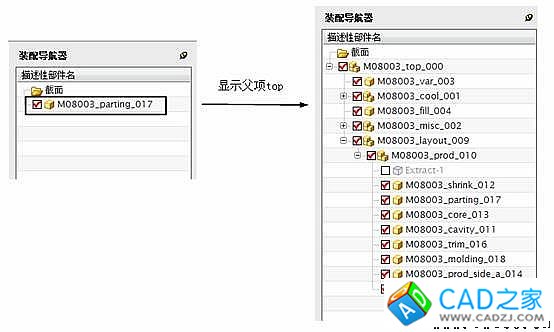

（1）在裝配導航器【Assembly Navigator】那把工作目錄顯示在top的目錄下，如圖3-016所示
圖3-016 更換工作目錄

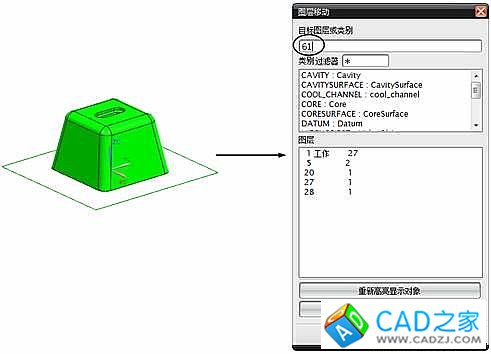

（2）把M08003_parting_017設置為工作部件，把這個目錄里顯示的制品和草圖曲線移動到61層，如圖3-017所示
圖3-018 移動圖層

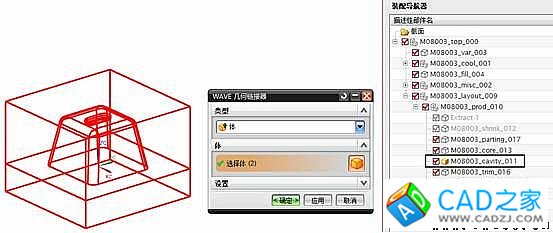

（3）把M08003_cavity_011設置為工作部件，在格式【Format】下拉菜單選擇圖層設置【Layer Settings】命令，彈出圖層設置對話框，把20、28層設置為可選，在裝配模塊【Assemblies】那選擇WAVE幾何鏈接器【W(wǎng)AVE Geometry linker】圖標，彈出WAVE對話框，克隆20層的工件和28層的型腔分型面到cavity處，如圖3-019所示
圖3-019 克隆部件

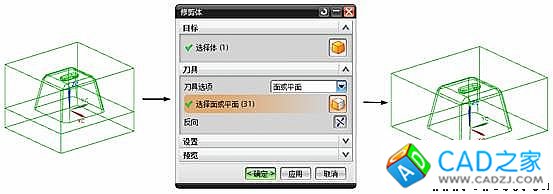

（4）在格式【Format】下拉菜單選擇圖層設置【Layer Settings】命令，彈出圖層設置對話框，把20、28層設置為不可見，在插入【Insert】下拉菜單選擇修剪【Trim】中的修剪體【Trim Body】命令，操作如圖3-020所示：
圖3-020 創建型腔
（5）在格式【Format】下拉菜單那選擇移動至圖層【Move to layer】命令，把創建后的型腔【Cavity】移動到第8層，片體（型腔分型面）移動到100層。
步驟11 創建型芯
（1）把M08003_core_013設為工作部件

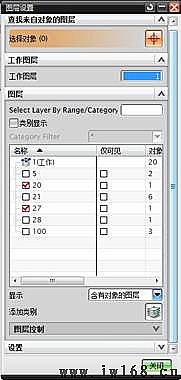

（2）在格式【Format】下拉菜單選擇圖層設置【Layer Settings】命令，彈出圖層設置對話框，把20、27層設置為可選，如圖3-021所示。在裝配模塊【Assemblies】那選擇WAVE幾何鏈接器【W(wǎng)AVE Geometry linker】圖標，彈出WAVE對話框，克隆20層的工件和27層的型芯分型面到core處。
圖3-021 選擇型芯圖層
（3）在格式【Format】下拉菜單選擇圖層設置【Layer Settings】命令，彈出圖層設置對話框，把20、27層設置為不可見，在插入【Insert】下拉菜單選擇修剪【Trim】中的修剪體【Trim Body】命令，操作如圖3-022所示：
圖3-022 創建型芯
（4））在格式【Format】下拉菜單那選擇移動至圖層【Move to layer】命令，把創建后的型芯【core】移動到第7層，片體（型芯分型面）移動到100層。
步驟11 創建后的型芯型腔
（1）把M08003_top_000設置為工作部件

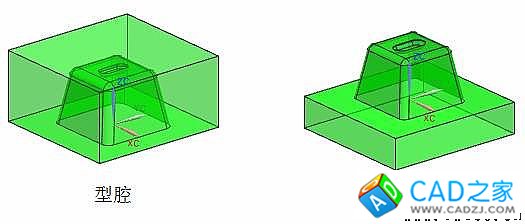

（2）在格式【Format】下拉菜單那選擇圖層設置【Layer Settings】的命令，把第7、8層設置為可選，那創建后的型腔型芯如圖3-023所示
圖3-023 型腔 型芯
