UG繪制腳輪的詳細圖文教程
時間:2014-07-16 12:16:59 來源:未知
五、 輪子實體模型創建過程

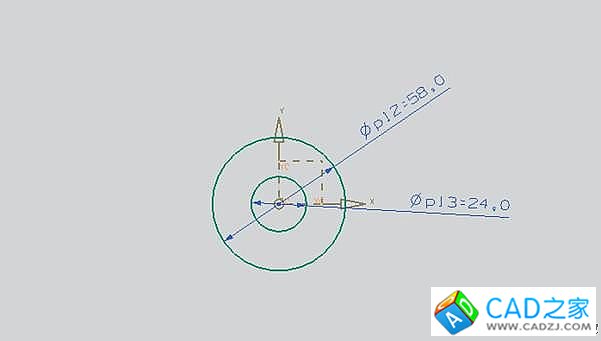

1、草圖下繪制如下圓環

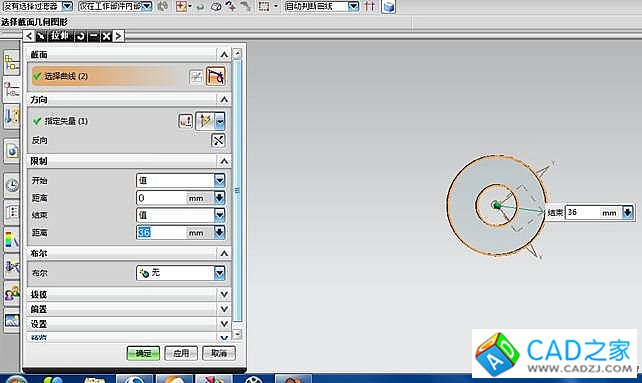

2、 以步驟1所做的草圖為拉伸曲線，拉伸36mm
3、 邊倒圓：上邊面倒圓角半徑為10mm，孔內倒圓角半徑為2mm

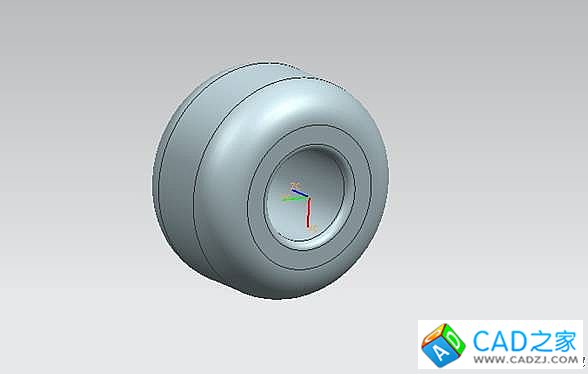

4、輪子實體模型如下圖所示
六、腳輪裝配過程

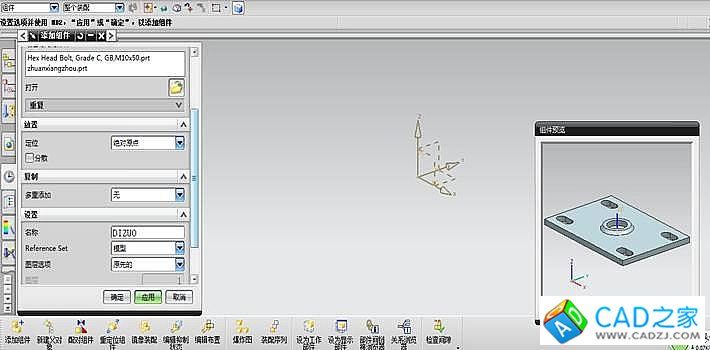

1、添加組件：添加底座，定位為絕對原點

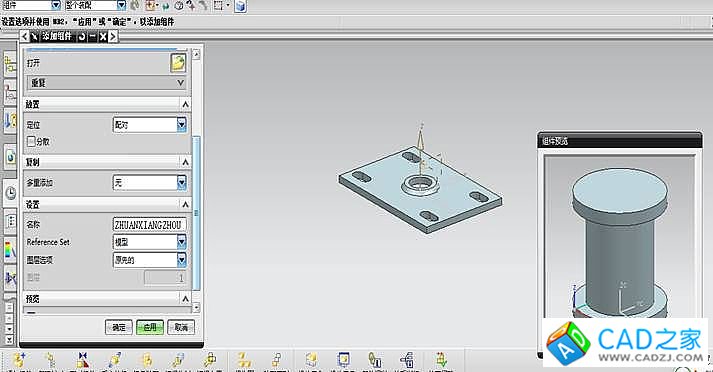

2、 添加轉向軸，并與底座定位為配對

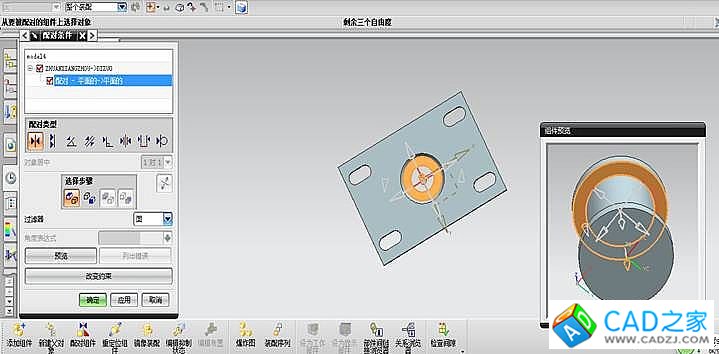

3、底座與轉向軸配對條件：用“配對”和“中心”約束兩部件。

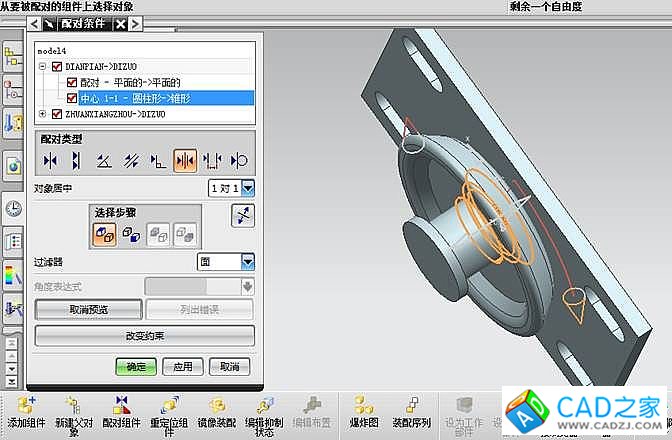

4、墊片和底座配對條件：“配對”和“中心”

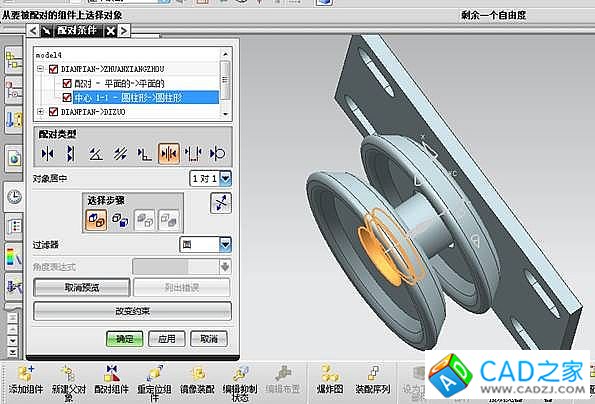

5、墊片與轉向軸配對條件：“配對”和“中心”

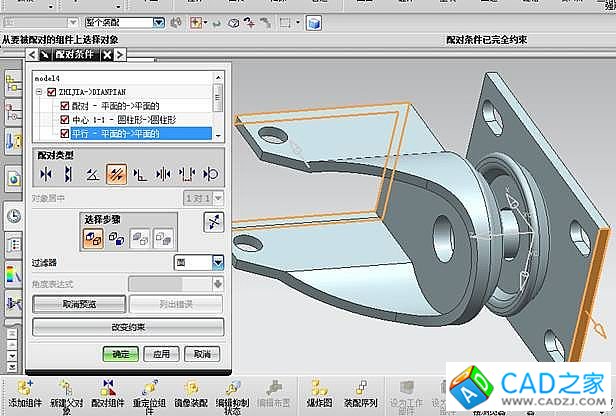

6、支架與墊片配對條件：“配對”、“中心”和“平行”

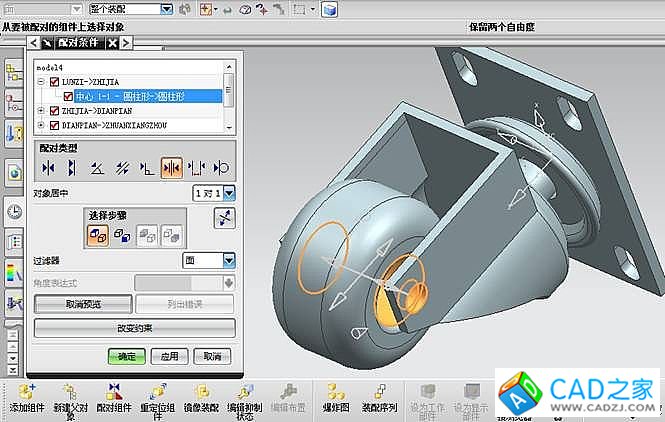

7、輪子與支架的配對條件：“中心”和“距離”

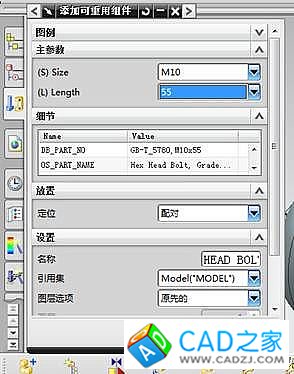

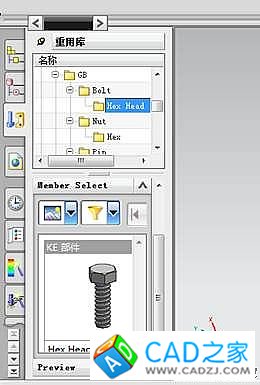

8、添加組件：M10X55的六角螺栓

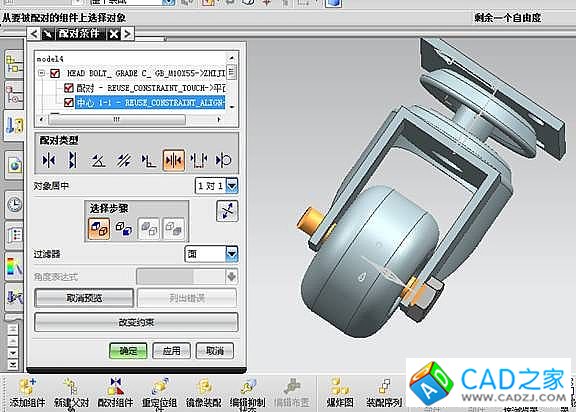

9、螺栓與支架配對條件：“配對”和“中心”

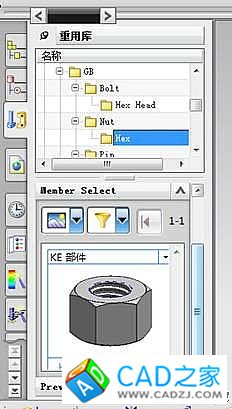

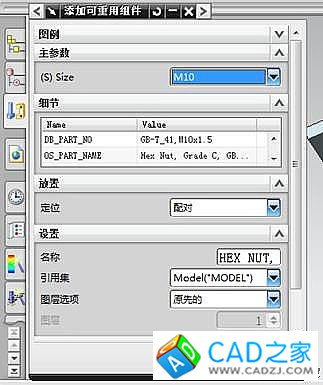

10、添加組件：M10X1.5的六角螺母

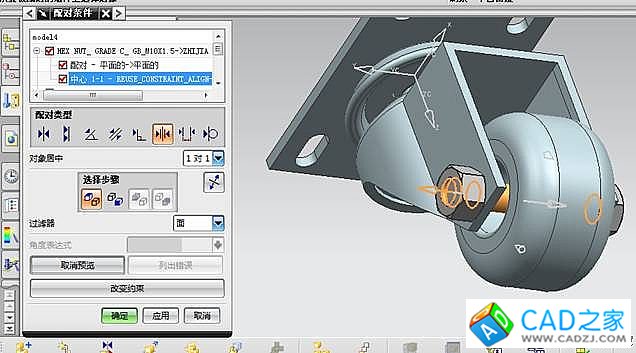

11、六角螺母與六角螺栓及支架的配對條件：“配對”和“中心”

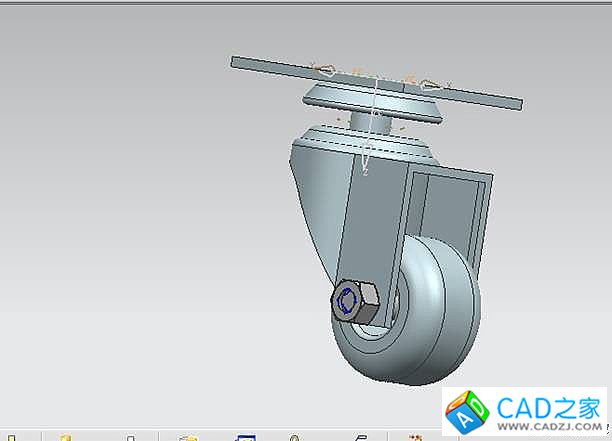

12、移動輪的裝配實體模型
