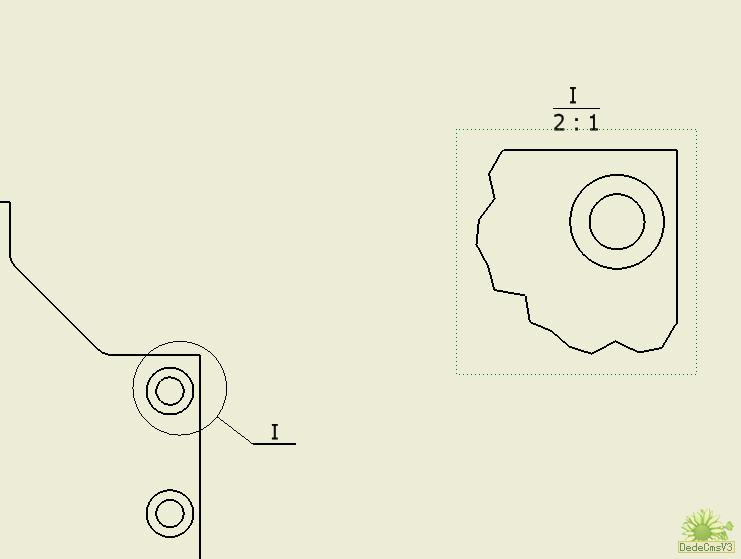

例如，我們要做一個標準的局部視圖放大區域符號，可以這么來做：

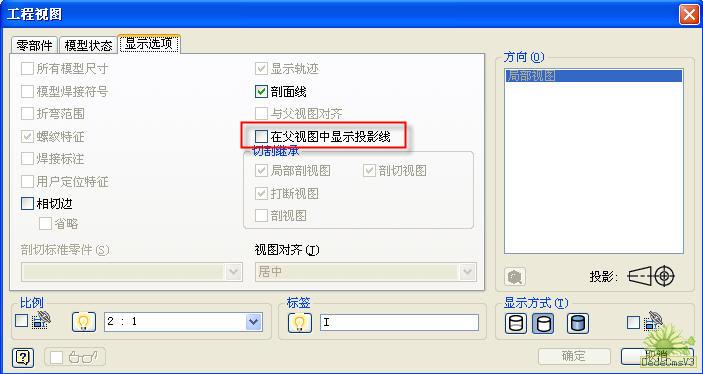

首先，用局部視圖工具，做出局部放大圖，在放大圖中點擊鼠標右鍵，選“編輯視圖”，在出現的工程視圖對話框中選“顯示選項”，把“在父視圖中顯示投影線”前的勾去掉。(隱藏軟件生成的局部視圖放大區域符號)

然后，使用略圖符號工具，把符合自己標準的局部視圖放大區域符號繪制出來（指引線上的文本可以使用提示條目）。

注：如果以后一直要用到這樣的符號，可以把符號保存在工程圖模板中。

略圖符號還可以用來制作需要不同比例的粗糙度符號、常用的技術要求、常用的表格等等。
