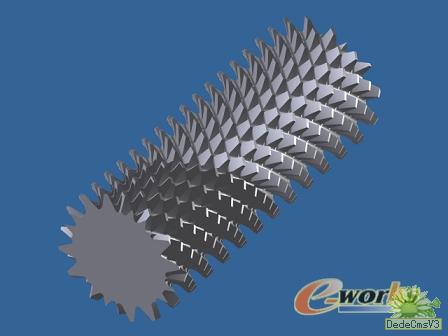

圖 1典型的齒狀凸起粉碎機滾子

    這個造型看似復雜，其實相當有規律的，用INVENTOR造型非常簡單，圖1所示的基本模型用5個特征就可以造型成功，以下具體描述該模型的造型步驟。

    步驟一：構建基本體

    圖1模型的基本體是一個圓柱體，用拉伸和旋轉造型的方法都可以很方便做出了，我們這里用拉伸的方法構建一個直徑80mm，高200mm的圓柱體。因?yàn)檫@個操作比較簡單，因此這一個步驟的描述略。

    步驟二：切削一個螺旋槽

    在這一步我們要用螺旋掃掠的方法從基本體上切削出一個螺旋槽。操作步驟如下：

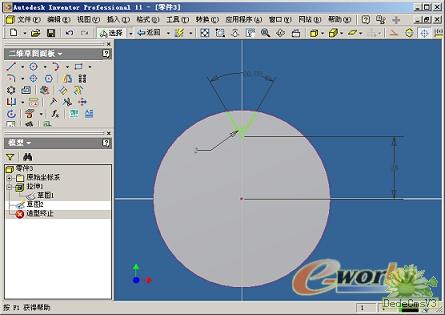

    1、選取圓柱體的頂面（或底面）作為基本面，作圖2所示的草圖。畫這個草圖可能會有多種不同的方法，看各人的習慣，這里的具體操作略。我在畫草圖的過程中用到了直線、標注尺寸、修改尺寸（尺寸驅動）、定義約束（對稱約束）、倒圓角、構造（外圓）、修剪等操作等。

    圖 2 切削的基本草圖

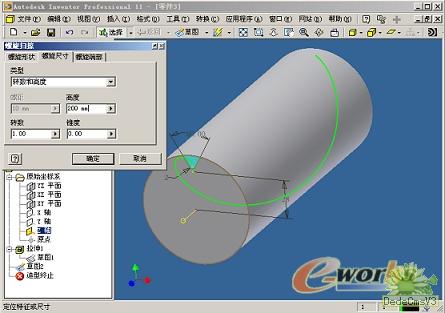

    2、結束草圖，選取“螺旋掃掠”命令。截面輪廓選取如圖3正圖中的三角小塊，旋轉軸選z軸，選則“切削”方式。這里還要設置螺旋尺寸，打開“螺旋尺寸”標簽，在類型中選擇“轉數和高度”，高度設為“200mm”，其它不修改，如圖3中的對話框所示，設置完成后確定。（如果軌跡線在圓柱體外，需要調整螺旋形狀中螺旋軸選項那里的方向設置）

    圖 3 螺旋槽的設置選項

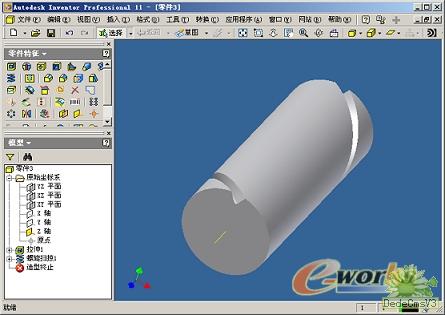

    操作成功后的結果如圖4所示。

圖 4 螺旋槽的結果

步驟三：切削反方向螺旋槽

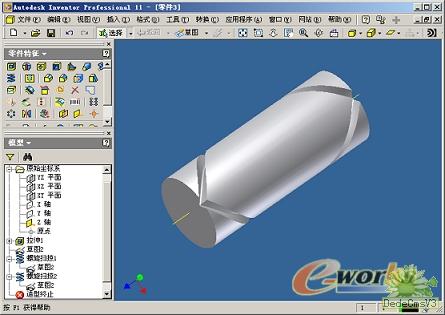

    將特征“螺旋掃掠1”中的草圖共享，再執行“螺旋掃掠”命令，基本設置和步驟二相同，只是在“螺旋形狀”標簽中的“螺旋方向”設置成步驟二的反方向，完成后的模型如圖5所示：

    圖 5 增加反向螺旋槽后的結果

    步驟四：將正向螺旋槽做環形陣列

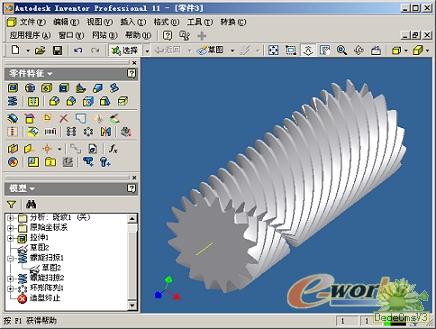

    選取“環形陣列”命令，特征選取“螺旋掃掠1”，旋轉軸選z軸，陣列個數設為16個，確定，操作結果如圖6所示。


   圖 6 將螺旋槽環形陣列的結果

    步驟五：將反向螺旋槽做環形陣列

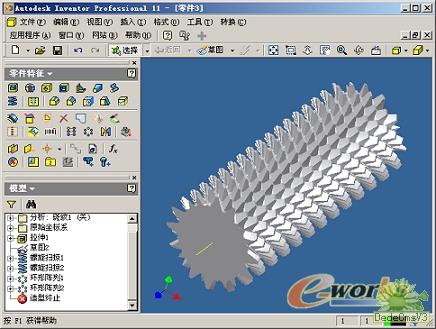

    這一步和步驟四的操作步驟基本一樣，只是在選取“環形陣列”命令后，特征選取“螺旋掃掠2”，旋轉軸選z軸，陣列個數設為12個。確定后的操作結果如圖7所示。

#p#分頁標題#e#

    圖 7 反向刻槽也陣列后的結果

    不知不覺，圖7已經基本達到了我們的設計目的，這個過程是不是很簡單。另外，調整掃掠的草圖，調整環形陣列的個數設置，可以得到不同的齒形和不同的交錯效果，甚至還能得到意向不到的效果，大家都試試吧。
