方法一：

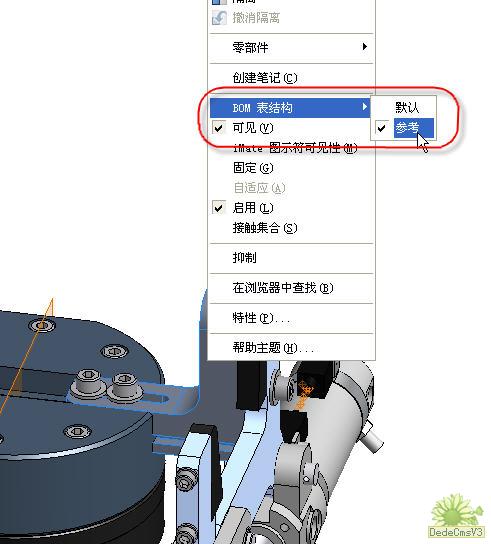

1、在部件模型中，選擇需要在工程圖中以雙點劃線顯示的零件，點擊鼠標右鍵，選擇“BOM 表結構”》“參考”，見下圖：

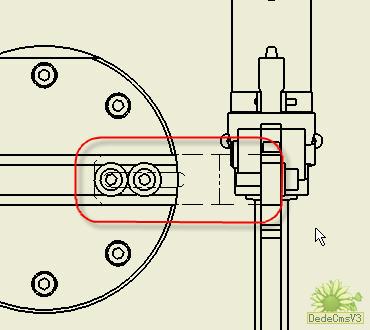

2、在工程圖，剛才設置過的零件會自動以雙點劃線顯示，如下圖。
方法二：

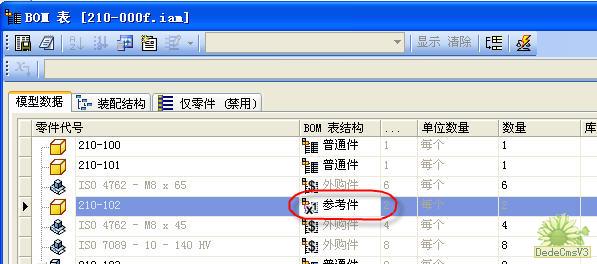

在部件模型環境中，點擊“工具”菜單》“BOM表”，在打開的BOM表中，把需要雙點劃線顯示的零件的“BOM表結構”改成“參考件”，見下圖：
