淺談INVENTOR生成機械工藝附圖的優越性

時間:2008-09-06 23:13:37 來源:
本文就利用三維立體軟件Autodesk Inventor畫好立體圖之后生成二維CAD平面圖,結合刀座的機械加工工藝,舉例說明計算機械輔助設計軟件的優越之處。

    1 Autodesk Inventor 簡介

    Autodesk Inventor是由美國Autodesk公司開發研制的一款設計軟件。Autodesk Inventor提供了三維設計軟件Autodesk Inventor R8,Mechanical Desktop 2004DX,二維設計軟件Autodesk Mechanical 2004DX和AutoCAD 2004。由于Autodesk Inventor 所具有的良好的DWG兼容性,使企業在使用Autodesk Inventor Series, 進行設計時,可以最大限度地利用以往使用AutoCAD進行設計時所保留下來的資源。而且由于在一個軟件包中同時具有三維設計和二維設計工具,使企業在進行設計時可以自由的選擇設計工具。

    2 為何選擇Autodesk Inventor

    2.1 無與倫比的易用性

    簡化的用戶界面、面向AutoCAD用戶的內置移植輔助以及先進的幫助和支持系統使Autodesk Inventor特別易學、易用。其直觀的工作流程、熟悉的Microsoft Windows, 環境和簡便易用的拖放功能可幫助您第一天就能利用Autodesk Inventor進行設計。

    2.2 出色的生產效率

    Autodesk Inventor 軟件提供業界最佳的DWG兼容性,因此可以輕松地重用現有的數據。Autodesk Inventor具有一個采用自適應技術的完全現代化的體系結構,可提供出色的大型裝配性能及經過生產檢驗的制圖環境。此外,創新的Autodesk ShapeManager能夠幫助您創建復雜的、程式化的零件。這些特性與其它許多特性一起使Autodesk Inventor成為領先的三維機械設計軟件之選。

    2.3 DWG 兼容性

    可以用Inventor導入AutoCAD、AutoCAD Mechanical和Autodesk Mechanical Desktop的數據加以重復利用。可以導出AutoCAD Mechanical圖層和零件明細表。亦可以生成AutoCAD 2000、2004、2006、AutoCAD Mechanical等使用的DWG文件和R12的DXF文件。

    3 刀座的機加工工藝流程

    通過分析,吸取國內、外加工刀座的經驗,確定刀座加工工藝流程如下:毛坯→探傷→刀座外圓、內孔粗加工(粗加工工藝附圖)→刀座各斜槽粗加工(粗加工工藝附圖)→UT→熱處理→半精加工→精加工→鉆攻( 各螺紋孔)→檢驗。該工件工藝的制作難點是在粗加工時需給出工藝附圖以方便工人按附圖制作。

    4 Autodesk Inventor 生成工程圖

    舉例說明Autodesk Inventor 畫好三維立體圖后生成二維CAD粗加工平面圖。

    步驟一:建立刀座的三維立體圖如圖所示( 由于本文主要說明Inventor生成二維圖形,三維圖形建立具體步驟不再贅述)。

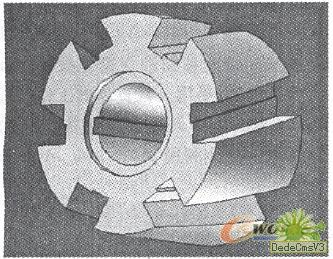

    圖1 刀座的三維立體圖

    步驟二:建立工程圖的主視圖。

    文件→新建→Standard.idw( 或A3橫圖.idw)→工程圖視圖面板→基礎視圖→彈出工程視圖( 選零部件項(點擊打開要打開的立體圖)→選中主視圖的視圖方向→確認→[完成的刀座工程圖主視圖如圖2所示]。

    圖2刀座工程圖主視圖

步驟三:建立投影視圖。

    在建好的工程圖主視圖上單擊鼠標右鍵→創建視圖→投影視圖→創建→[完成的投影視圖如圖3所示]。

#p#分頁標題#e#

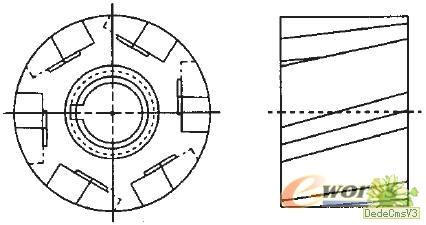

    圖3 投影視圖

    步驟四:建立剖視圖。

    在建好的工程圖主視圖上單擊鼠標右鍵→創建視圖→剖視圖→選擇剖切位置→移動鼠標建立剖切方向→單擊右鍵繼續→確定→[完成的剖視圖如圖4 所示。

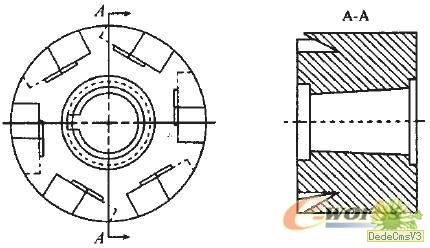

    圖4 剖視圖

    接下來,把它另存為DWG文件格式即CAD文件格式以方便尺寸標注( 當然也可以在Inventor的工程圖模式下標注尺寸),完整的圖形如圖5所示。

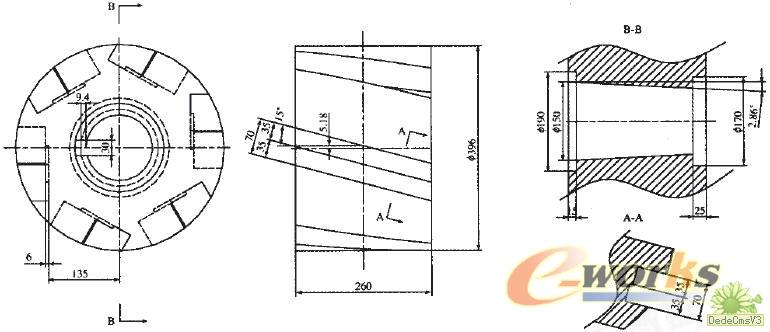

    圖5 完整的圖形(單位:mm)

    由于該刀座的內孔為錐孔,為了避免工人師傅在機械加工時搞錯內錐孔與外圓斜槽的方向,也可在工程圖中給出該刀座的立體圖并標明內錐孔的大小端,如圖6所示。

    圖6 標明內錐孔大小端面的刀座立體圖

    至此,整個刀座的工程圖已基本生成完畢,各向視圖已表達清楚。

    5 結論

    本文僅以簡單的刀座為例,給出利用Autodesk Inventor畫立體圖之后再出工程圖的準確、快捷、方便性;相信有了這樣一張二維平面圖與三維立體圖相結合的工程圖之后,諸如內孔大小頭與外圓斜槽加工相反的幾率會大大減少,甚至可以說是幾率為零。這樣清楚明白的工程圖不僅會縮短勞動時間、提高勞動效率,也會降低損失。對制定那些復雜的大件產品如:軸承座、卷筒軸、扇形板、楔形套的機加工工藝來說出工程圖的優越性就更為明顯。
