Autodesk Inventor資源中心的定制使用

時間:2008-09-06 23:06:16 來源:

本文主要介紹了Autodesk Inventor資源中心的基本概念、詳細功能、定制及使用方法。資源中心有助于提高設計效率，隨著功能的完善，以及與供應商資源中心的集成，將成為Inventor的核心功能模塊。

一、資源中心概述

資源中心（Content Center，也稱CC），是一個預先安裝的以幾何信息為主的零件庫（Part library），包含數千個螺釘、螺栓、螺母、墊圈和銷等標準零件以及軸承等標準部件。CC按國際（家）標準（ISO、JIS&GB、DIN、ANSI和Parker，BSI、CSN、IS、KS、NF、PN、SS和STN等其他標準），和特征分類建庫，按零件工程用途（型材、管件和管材、緊固件、軸用件、其他零件和特征）對標準件分門別類。整個資源中心由資源中心放置環境、資源中心編輯環境和Vault管理環境組成。其中資源中心放置環境（圖1所示）用于瀏覽和將標準零件或特征放置到當前文檔（Assembly或Part）中。資源中心編輯器環境（圖2所示）用于向服務端增加、刪除類別（Category）和零件族（Family），修改族特性（Family parameters）和族表（Family table），或?qū)⒆寤蝾悇e從一個庫復制到另一個庫。Vault管理環境（圖3所示）用于庫管理員創建和管理庫、用戶、用戶密碼、用戶群，設置操作權限，以及創建與刪除，導出與導入，移入（Attach）與移出（Detach）庫（Library）。

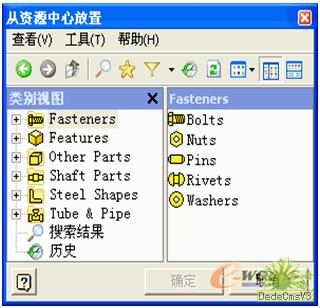

圖1 資源中心放置環境

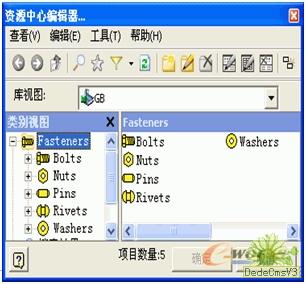

圖2 資源中心編輯器環境

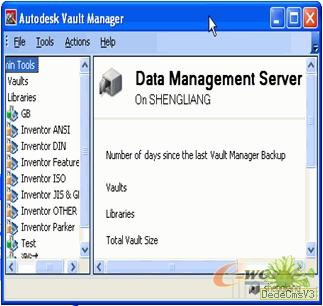

圖3 服務端用戶環境

二、功能細述

1．基本概念

（1）模板

模板，即定義標準零件和特征的母體。標準零件和特征均以母體為參照生成，模板有普通零件模板、iPart模板和特征模板。普通零件模板由零件造型和用戶自定義參數構成（參數均用大寫定義，因?yàn)榱慵０鍍?nèi)部參數采用大寫，使得放置后的零件的用戶參數為大寫）。普通特征模板由基于草圖的特征造型和用戶自定義參數構成（參數對大小寫不敏感）。iPart模板，即由定義成iPart的零件構成的模板。

（2）族及族特性

族，即資源中心庫中基于相同基礎模板的標準零件。族不能再分，由一組參數定義，該組參數稱為族特性，包括其所在的類別特性參數。族特性分為常規參數、類別參數、模板參數和縮略圖像四類，分別如下：

常規參數：

族命名，包括族名稱和族描述
標準，族造型所用標準相關信息，包括標準名，標準版本號，標準組織和供貨商
庫，包括源庫（族所在庫名稱），復制自（該族從何庫復制），以及庫版本號

類別參數：主要指族所在類別的特性參數

模板參數：與類別參數對應，還包含F(xiàn)ILENAME、DESIGNATION、PARTNUMBER和MATERIAL

縮略圖像：用于顯示族的示意圖片

（3）族表

族表，以模板參數列表為表列，加實體數據構成，如圖4所示

圖4 族表

（4）類別及類別特性

類別，對零件族進行分類歸組。每個類別可包含子類別和族，由一組參數定義，該組參數稱為類別特性。類別特性分為常規參數和參數列表兩類，如下：

常規參數：

類別名稱 #p#分頁標題#e#
類別圖像，包含小圖像和大圖像兩種
源庫，類別所在庫名，如//localhost:test

參數列表，由用戶自定義特性參數，如圖5所示，其中數據類型支持Double，String，Integer，Real和Boolean

圖5 參數列表

2．放置零件和特征

用戶通過圖1，瀏覽類別，找到所需族，雙擊族，執行零件或特征放置。

3．自定義庫、類別和族

通過圖3，用戶點擊“Actions”菜單下的“Create Library…”可創建自定義可讀寫庫。

通過圖2，用戶點擊可設置過濾器，縮小瀏覽范圍；點擊可創建類別、查看類別屬性和刪除類別；點擊可查看族特性、族表和刪除族；點擊“編輯”菜單下的“創建類別…”創建族。點擊“編輯”菜單下的“復制到…”或工具條上的將標準件或類別復制到自定義可讀寫庫中。

三、定制和使用

Inventor提供的零件類別較多，零件建模標準也較多，此外Inventor的項目配置默認使用7個庫如圖6所示，這兩者必然導致在用戶面前顯示大量冗余信息。因而本文作如下定制。

圖6 默認項目配置

1．見所想

見所想，即僅僅將用戶想見到的標準件顯示在資源環境視窗中。鑒于Inventor的庫構成，有四種顯示方式：顯示某一種標準的零件、顯示某一種類別的零件、顯示某一種類別的某一種標準的零件和顯示低版本零件。

（1）方式1。

打開項目配置點擊彈出圖6。

點擊刪除不需要的庫，僅保留所需標準的庫。

（2）方式2

通過Autodesk Vault Manager創建可讀寫數據庫。

通過資源中心編輯器，查找到所需類別。

在該類別上點擊右鍵，通過“復制到”將該類別的族、子類別及子類別的族復制到自定義庫中。

打開項目配置點擊彈出圖6。

點擊刪除所有庫，

點擊添加自定義可讀寫的庫。必要時點擊更新庫內容。

（3）方式3

通過Autodesk Vault Manager創建可讀寫數據庫。

打開通過資源中心編輯器，查找到所需類別。#p#分頁標題#e#

點擊按標準設置過濾器。

在該類別上點擊右鍵，通過“”將該類別的族和子類別及子類別的族復制到自定義庫中。

打開項目配置點擊彈出圖6。

點擊刪除所有庫，

點擊添加自定義可讀寫的庫。必要時點擊更新庫內容。

（4）方式4

打開項目配置點擊彈出圖6。點擊導入低版本庫。

除上述四種方式外，資源中心放置環境還提供了“收藏夾”、“歷史”和“搜索”工具。用戶點擊可查看自己感興趣的類別和標準件；點擊可查看被使用過的標準件；點擊“工具”菜單下的“搜索”可查詢自己想看見的標準件。需要注意的是，使用“收藏夾”會降低資源中心放置環境的啟動效率。

作者建議用戶結合方式2和方式3，將自己感興趣或常用標準零件復制到自定義的標準建庫中，例如將“GB標準件”從“Inventor JIS & GB”中分離出來，這樣不僅可以改善資源中心放置環境的運行效率，而且有助于提高GB用戶定位標準件效率，從而改善設計效率。此外自定義標準件庫具有一個重要內涵，那就是，自定義標準件庫本質是個性化專用標準件庫，它能夠從某種程度上描述和匯總用戶設計經驗。

2．用所見

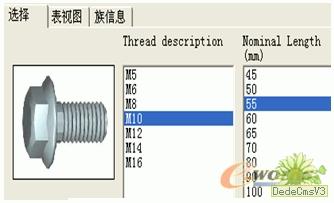

用所見，即放置看到的族，當然不能看到的不是不可放置，而是需要找到后方可放置。打開資源中心用戶環境，找到自己想要的標準件，雙擊族圖標，選擇適當?shù)膮?shù)，將其放置到當前文檔環境中。

（1）搜索

用戶除了根據記憶通過類別樹找到想要的標準件，還可以通過資源中心提供的搜索工具找到想要的標準件。搜索分為快速搜索和高級搜索。

圖7 快速搜索

快速搜索，較簡單，用戶只需輸入族名，單擊“工具”下的“搜索”菜單，彈出圖7。族名輸入不一定完整，只要是族名的組成即可，且無大小寫之分。例，現需查找gb fang box 1102-88的標準件。用戶輸入的選擇可以是：gb、GB、gb fang、 fang box、 1102 88、-等。需要注意兩點：第一點，輸入越接近族名，搜索結果越正確；第二點，此處搜索方式僅支持單目搜索，即輸入的族名是一個字符串（單個空格的族名除外），如gb fang，其搜索結果不是gb和fang的搜索結果的交集，僅僅是gb fang的搜索結果。

圖8 高級搜索

高級搜索，單擊“工具”下的“搜索”，然后單擊“快速搜索條上”的“高級搜索”彈出圖8。高級搜索支持查找族和族成員。用戶可點擊圖8中的#p#分頁標題#e#指定搜索范圍。高級搜索實質是個多目搜索，有“基本”和“高級”兩目構成。“基本”則由名稱、描述、零件代號、標準和材料構成。“高級”則由參數條件關系列表構成，參數條件關系定義如圖9所示。

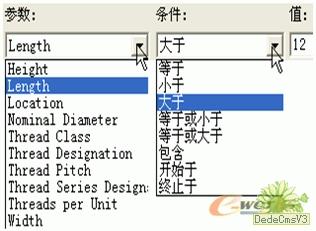

圖9 參數定義

（2）自動放置

自動放置（AutoDrop）使用功能設計自動化增強拖放技術。當自動放置未激活時，用戶可以通過ALT+鼠標雙擊執行自動放置，或直接單擊資源中心“工具”下的“自動放置”，激活自動放置。具體功能如下：

高亮顯示可放置所選標準件的幾何圖元，自動測定幾何圖元的尺寸，自動計算與幾何圖元相匹配的最接近的標準件尺寸，并預覽建議值和放置位置。

當用戶在各種支持放置的幾何圖元上移動鼠標時，自動放置動態更新預覽直到用戶做出選擇。其間通過詢問放置位置，通過給出標準件尺寸建議值。
