工程計算過程中，經常會需要借助ANSYS進行較為精確的受力分析，但眾所周知：ANSYS的建模功能不十分方便。于是借助CAD建模然后導入ANSYS分析成為了種不錯的選擇。

　　目前，常見的導入方法有以下幾種：

　　1.對于直線型模型：DXFtoANSYS
　　一網友做的小程序，可以三維和二維面、線造型的DXF文件轉換為ANSYS的命令流格式的文本文件(后綴*.lgw)。因偶平時多它轉換線型模型，感覺比較方便，準確率基本滿意，若模型中有弧線，導入ANSYS后可能會誤繪成圓弧的其余弧段。在此推薦使用！

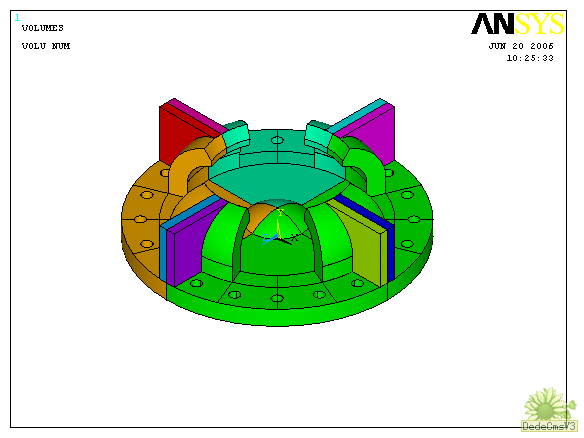

　　下圖是偶用借助此程序做的一個鑄鋼支座模型（好看吧）：



　　2.對于三維實體模型：*.sat
　　對于三維實體，稱3D Object，CAD自己已經提供了可供ANSYS讀取的文件格式——*.sat。在CAD中File --> Export... --> 保存類型選 ACIS(*.sat) --> 輸入文件名 --> 選實體 (選3d object) 然后在Ansys中File --> Import --> SAT... 輸入即可。
　　該方法只能轉換3D Object。

　　3.其它
　　也有其它一些方法：如通過*.iges格式等，但由于目前版本的CAD輸出*.iges比較麻煩，就不介紹了；再有就是一些自己開發的小程序了，功能專一，通用性不是很強，如果能按自己所需自己開發是最好的了^_^
