本文介紹Predator Virtual CNC軟件的功能及特點。

　　容易使用與在線幫助

　　2, 3, 4 和 5 軸銑加工

　　2軸車加工

　　實體仿真

　　支持復雜G & M 代碼

　　支持APTCL, NCI and INC等

　　偵測出錯

　　加工前工件檢測

　　包含100多種控制器

　　客戶逆向后處理配置

　　自動過切檢測

　　多工件夾具子程序

　　多種客戶配置選項

　　強大的刀具功能

　　復雜毛坯和夾具功能

　　設計形狀與加工零件的CAD模型比較

　　全碰撞檢測的機床仿真

　　代碼編輯

　　API及ActiveX 開發平臺

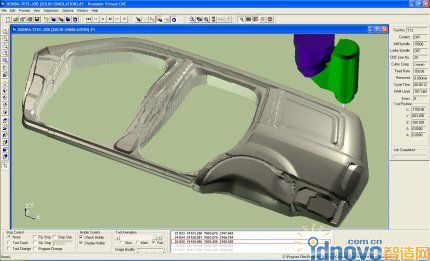

　　2-5 Axis 機床銑削仿真

　　Virtual CNC支持的多種3-5 Axis數控機床，如VMC 3/4/5-Axis , HMC X/Y-Vert ,HMC 4Axis X/Y-Vert ,HMC 5Axis X/Y-Vert 。此外，用戶可根據機床類型和控制器型號，靈活地客戶化配置機床。 支持標準銑削和鉆空循環。

　　增強功能包括：子程序、宏、變量表達式、循環與分支等。

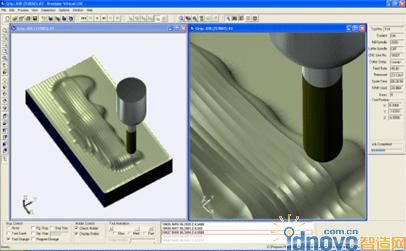

　　快速仿真銑削

　　制造模具嗎?Predator Virtual CNC快速仿真銑削優化了三軸表面加工技術，其仿真時間通常快數倍，同時精度往往超出預期。

　　注意: 快速仿真在Pentium P4 處理器上每秒鐘可以仿真10,000到40,000個代碼段。

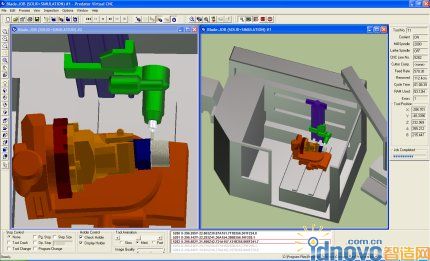

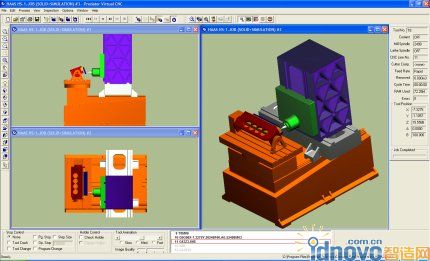

　　4和5軸模擬仿真

　　加工復雜工件? Predator Virtual CNC完全支持4、5軸機床模擬仿真，在此過程中，可以檢測任何運動部件的運動干涉情況。

　　虛擬仿真支持:旋轉頭、旋轉臺、擺動頭、擺動臺、多主軸等復雜機床。

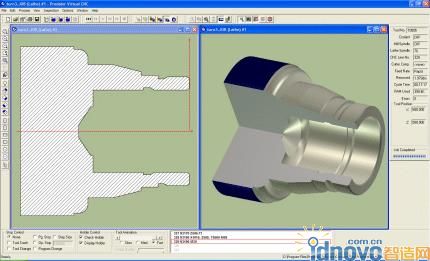

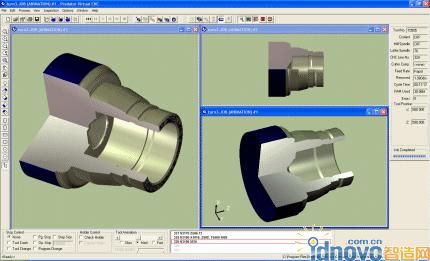

　　2-Axis 車削加工仿真

　　Have CNC Lathes? Virtual CNC支持標準2-Axis 車削加工，如Lathe Z-Hor/Vert。包括OD/ID粗車、精車、端面車削、車槽、螺紋、鉆孔等工藝。用戶可根據機床類型和控制器型號，靈活地客戶化配置機床。

　　增強功能包括：支持子程序、宏、變量表達式、循環與分支語句等。

　　快速仿真車削

　　您需要檢測加工零件的尺寸嗎?快速仿真車削技術提供了更優化的方案以便進行更快更容易的2軸車削零件的檢測。

　　基于實體的技術 - Predator CMS Modeling& #8482;

　　Predator Virtual CNC& #8482; 是基于實體模型技術整體開發的，我們稱之為 CMS Modeling& #8482;。CMS Modeling是專門針對CNC加工仿真和校驗而產生的，已經有20多年的開發歷史，CMS Modeling提供了很多好處以及實現了目前非常流行的在CAD/CAM軟件內快速進行實體建模。

　　客戶化配置G&M代碼

　　Have a variety of CNC machines? Predator Virtual CNC包含100多個逆向后處理文件，客戶的特殊控制器可以定制。 有超過200多頁的關于逆向后置的文檔，以及可供選擇的非常廣泛的各種各樣的控制器類型， 對于特殊的逆向后置，你也可以為你每一臺設備采購。

　　支持APTCL格式

　　需要驗證APTCL? Predator Virtual CNC支持幾種流行的來自主流CAM的APTCL格式。APTCL格式支持G & M 代碼，同時用戶可客戶化配置。

　　支持MasterCAM

　　需要驗證MasterCAM刀路? Predator Virtual CNC直接支持MasterCAM的NCI路徑文件。除此之外，在MasterCAM中還有C-hook功能可以直接將毛坯和刀具數據轉換到Predator Virtual CNC中。

　　支持SurfCAM

　　Need to verify SurfCAM tool motion? Predator Virtual CNC直接支持SurfCAM的INC路徑文件。

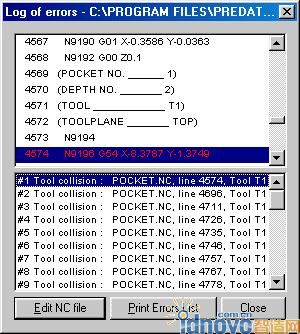

　　錯誤檢測

　　將發生錯誤減少到最低? Predator Virtual CNC& #8482; 能夠檢測出數控程序和后置內部錯誤，在他們引起設備加工報廢以前。Predator's Virtual CNC& #8482; 錯誤日志報告能夠幫助你直接定位到錯誤所在程序中的位置，通過內嵌的Predator Editor來進行更正，還能夠檢測出如下錯誤:

　　數控程序內部的錯誤

　　刀具與夾具的碰撞

　　機床刀具刀柄過短

　　刀具夾頭與夾具和工件的碰撞

　　更換刀具過程中的碰撞

　　超出機床工作行程

　　刀具長度、直徑補償?shù)腻e(cuò)誤

　　加工前的部件檢驗

　　想要在車間現場實現正確的加工?Predator Virtual CNC& #8482; 提供了動畫模擬加工過程。看看編好的程序在加工過程中刀具到底是如何表現的，這樣能夠極大地保障避免程序中過失錯誤和便于診斷出程序中一些微小錯誤。快速縮放，旋轉，移動和切割實體瀏覽能夠幫助找到錯誤，甚至是隱藏在部件內部或者基本瀏覽中。

　　注意: Predator Virtual CNC的整體應用提供了更精確的結果，它是完全不同于你通過屏幕和視角瀏覽的效果的。

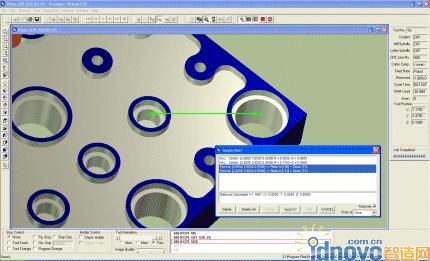

　　特征檢測

　　需要測量部件尺寸? 具有基于特征檢驗和虛擬計算機坐標測量?jī)x(CMM)的檢測觀察功能。通過利用 CAD 固體模型的準確性來測量部件特征的尺寸和不同部件特征之間的關系，能清楚的分辨出邊、弧、圓柱、球體、平面、圓錐和點等特征。

　　CMM檢驗

　　Predator Virtual CNC& #8482;的 Virtual Coordinate Measuring Machine& #8482; (CMM)功能提供了復雜表面的點測技術。使用鼠標的滑動作為CMM的探頭，使用者可以選擇表面上的任意點得到其坐標值，輸入多個點，能夠得到它們之間的相互關系以及測量值。在某一點，通過鍵盤輸入X和Y的坐標值，能夠直接得到Z軸值。

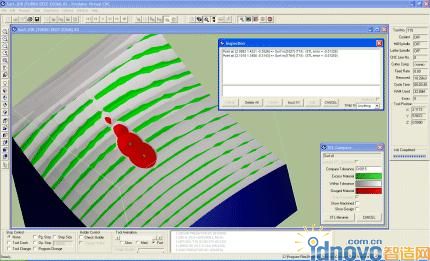

　　CAD對比

　　需要公差范圍內的加工? Predator Virtual CNC包含一個選項用來比較較仿真加工出的部件和設計時候部件之間的差異是否在公差范圍內。使用者可以自定義上公差以及可以顯示出多余材料毛坯的下公差，通過公差對比可以在任何時候進行不需要重新進行加工后置處理。使用Predator's STL Compare& #8482;功能結合CMM檢測功能能夠測量出仿真加工完的部件表面任何一點與設計值的偏差。

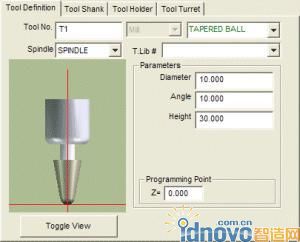

　　靈活簡單全面適用的刀具定義與管理

　　有很復雜的刀具? Predator Virtual CNC 刀具庫包含有1100多種刀具和刀柄的定義，支持多于10種的標準 銑刀和10種標準車刀。對于用戶化刀具，Virtual CNC 提供了適用的代碼輸入定義刀具的方法，為用戶提供了簡單的刀具定義接口。

　　靈活毛坯/夾具形狀定義

　　加工模具? 使用復雜的夾具? Predator Virtual CNC 提供了簡單的毛坯與夾具的定義方案， Predator Virtual CNC提供了10種毛坯和夾具形狀，可以定義的基本形狀有塊、圓柱體等。對復雜形狀毛坯和夾具，Virtual CNC更簡單的CAD實體STL定義方法，用戶可靈活地通過三維造型方法建立自己的毛坯與夾具模型。

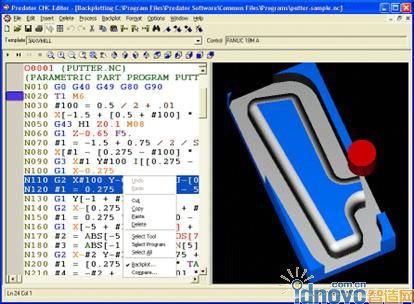

　　內含 Predator CNC Editor& #8482; 編輯器

　　您已經疲于手工編輯代碼? 在Predator Virtual CNC中包含有Predator CNC Editor軟件,該軟件是一款優秀的刀路編輯器,包括智能NC代碼編輯、文件比對、路徑模擬、CNC模板等功能。

　　需要了解更多詳細信息請點擊 Predator CNC Editor...

　　Predator API應用編程接口和ActiveX控件開發平臺

　　想要集成Predator Virtual CNC到你自己的平臺中嗎? Predator Virtual CNC包含一個開放的開發和 全面的API(application programming interface應用編程接口)，有300多個應用編程接口函數，而且都已經編成文檔使用說明。更為容易的是能做為一個ActiveX控件，被你放入你自己的項目系統中。提供免費的案例源代碼應用，幫助你靈活的應用 C++, VB, VB script, Delphi和其他編程語言。
