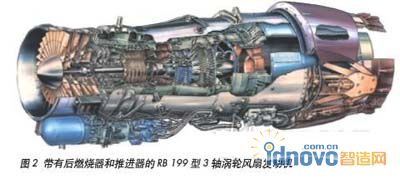

MTU航空發動機公司是德國一家領先的發動機制造企業，在國際市場上占有很高的地位。2000年7月，該公司已擁有了Daimler Chrysler AG(代姆勒-克萊斯勒)子公司的所有股份。該公司2001年的營業額為15億歐元，2002年增加到了22億歐元。盡管旅游業出現了危機，但MTU公司仍然保持了良好的發展態勢。“過去，我們常常需要在兩臺不同的機床上進行車削和磨削加工。同時，機床操作員還必須采用直尺調節設置角度，并以手工方式控制磨削工藝?！盬alter Schoefbeck先生對其從德國Esslingen INDEX-Werke公司新購置的RatioLine系列G400多功能車銑復合中心(圖1)十分滿意Schoefbeck先生是慕尼黑MTU航空發動機公司的一位工長，主管該公司的維修和CM客戶市場部，并負責“RB 199”型飛機發動機(圖2)的加工操作調度。

　　發動機的零部件(轉子和定子)就是在他的監督之下完成返修任務的。MTU公司的服務團隊借助于這臺G400型車銑加工中心使發動機的全面加工邁出了重要的一步。這種新型機床主要應用于發動機定子的加工：將隔熱保護層車削加工到規定的尺寸，并對導向葉梢進行精密磨削加工。降低生產加工時間Schoefbeck先生解釋說：“原先，我們的車間純粹是一個組裝部，根本就沒有生產加工用機床?！蹦菚r(shí)，加工是在維修車間進行的，等待修理的定子首先在那里將隔熱保護層清除?？傊趦膳_(tái)不同的機床上加工是十分耗時的：即在一臺CNC車床上進行車削加工，并在另一臺普通車床上進行磨削加工，其中由砂輪代替其車刀，安裝在車床上作為一臺磨床加工生產。此外，工件還需要在維修車間與組裝車間之間進行運輸。今天，在“真正的組裝車間”中，已經安裝了一臺新型車銑加工中心，用于定子的加工，還有一臺專門為客戶設計制造的高速磨床，配有激光測量系統，用于轉子的磨削加工，此外還配備了三臺平衡機。這不但意味著更多的加工程序可以集中在一臺機床上完成，而且這些工作可以在同一個車間內完成，從而使生產加工時間減少50%以上?，F(xiàn)在，每個工作日可完成兩個轉子的加工。

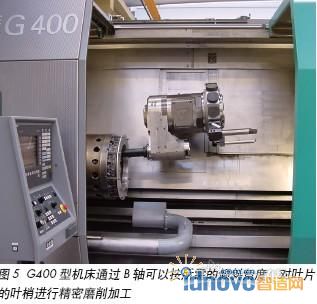

　　“作為一個組裝部門而言，我們對加工機床沒有更多的經驗。”該公司的RatioLine系列新型G400多功能車銑復合中心，給這位工長留下了深刻的印象，他認為這臺機床非常適合于他們的加工生產。此外，INDEX公司的負責人也熱情地作出了回應，他們非常關心Schoefbeck先生所提出的加工問題。首先使人著迷的是這臺機床配置有靈活的多功能加工單元，可進行車削、鉆削和銑削加工，可自動控制刀具的更換，沒有需要大量維護的夾具機構(圖5)?！拔覀儗ｉT為MTU公司的應用需要重新改造了車-鉆-銑削加工頭，使其能夠適用于磨削加工?！盜NDEX公司的負責人表示。“由于INDEX公司的機床所具有的良好性價比，以及令人信服的全面性能，最終我們決定選用INDEX公司的機床?！?Schoefbeck先生表示，“對于我們的機床而言，磨削加工并不是什么新鮮的東西，即使在立式加工領域也是如此。然而，在現在這種情況下的應用，對我們來說還屬于新生事物。由于我們采用干式磨削加工，因此必須用空冷方式來冷卻磨削主軸?！逼渲袦y(cè)量是一個非常重要的因素，可以確信的是測量是作為INDEX機床工藝過程中的標準方式提供的。按照Walter Schoefbeck先生的說法，這種解決方案本身也已經得到了證實。“首先，其即將組裝的元件不會受到污染;其次，操作員可以得到很好保護，以免受到有害粉塵顆粒的侵害?！睂?dǎo)向葉片是由鎳合金或鈦合金制成的，而其隔熱噴涂保護層是一種氧化鋁材料。在MTU公司的機床上，加工時所產生的粉塵顆?？梢酝ㄟ^一種特殊的吸塵臂直接將其從加工點上排除出去。對于導向葉片的磨削加工，還有另外一種特殊情況需要說明：每個定子有幾個不同的葉片水平，其直徑是可變的。此外，導向葉片的葉梢向著軸線方向傾斜，從而增加了其加工的復雜程度(圖7)。今天，加工一個定子，共需要約4.5 h，其中車削加工約為1.5 h(圖8)，磨削加工約3 h，其中包括轉換時間。最后一道工序是從葉梢上清除磨削加工時所遺留下的毛刺。此時，可以通過換刀裝置自動地插入一把旋刷子，同時改變其旋轉方向，將工件上的毛刺清刷干凈。

　　實現了最高愿望

　　Walter Schoefbeck先生對該機床的加工精度確信無疑：即使是0.05 mm的精度公差，也能滿足其在直徑方面的要求，但在安裝過程中的測試表明，其精度公差已達到了0.01 mm的水平。在使用了幾個月以后，Schoefbeck先生對這次投資決定更加滿意了?！芭cINDEX公司的合作效果很好，其所有的承諾都得到了兌現，在操作過程中，INDEX公司給予了良好的支持，還編制了加工程序及其所有的子程序，并在現場培訓了我們的操作人員。在機床安裝驗收合格后兩個星期，他們就已經能夠自如地使用機床進行正式生產了?！薄爸档靡惶岬氖?，機床至今還沒有發生過重大的停工事故?！盨choefbeck先生說，“一些小問題可以通過電話聯系得到解決。我們對該機床和制造商所寄予的期望得到了100%的實現?！边@臺新型機床在這么短的時間內就證明了它的價值，同時也滿足了其他零件的加工要求?？傊?，G400型機床所包括的加工目標得到了進一步擴大，使其能夠加工的零件達到了最大范圍。
