數控加工中心銑外輪廓及鉆孔攻絲的編程實例

時間:2011-03-01 09:39:20 來源:
　　本文介紹了數控加工中心銑外輪廓及鉆孔攻絲的編程的一則實例。

　　解：選用T1=ф20銑刀、T2=中心鉆、T3=ф6.8銑刀、T4=M8*1.25絲錐。

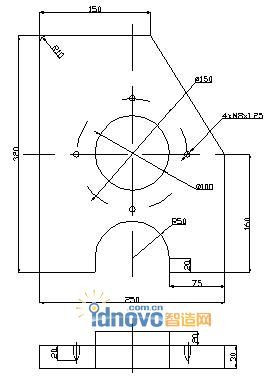

圖1

　　O001

　　G17 G40 G80

　　N001 G00 G91 G30 X0 Y0 Z0 T1;

　　M06;

　　G00 G90 G54 X175.Y-80.;

　　G43 H01 Z10 M03 S1800;

　　Z-52.;

　　GO1 G41 D01X150. Y-160.F400;

　　X50. F150;

　　Y-140.;

　　G03 X-50. Y-140. R50. F150;

　　G01 Y-160.;

　　X-100.;

　　Y150.;

　　G02 X-90. Y160.;

　　G01 X50.;

　　X150. Y0.;

　　Y-180.;

　　G40 G00 Z100.;

　　G00 X-120. Y-20.;

　　Z-20.;

　　G01 G41 X-50. F300;

　　Y0.;

　　G02 I50.;

　　G01 Y20.;

　　G00 G40 Z100.;

　　G17 G40 G80

　　N002 G00 G91 G30 X0 Y0 Z0 T2;

　　M06;

　　G00 G90 G54 X-75.;

　　G43 H02 Z20.M03 S1800;

　　G98 G81 Z-23. R-17. F200;

　　X0. Y75.;

　　X75.Y0.;

　　Y-75. X0;

　　G00 G80 Z100.;

　　G17 G40 G80

　　N003 G00 G91 G30 X0 Y0 Z0 T3;

　　M06;

　　G00 G90 G54 X-75. Y0.;

　　G43 H03 Z10.M03 S1000;

　　G98 G83 Z-55. R-15 Q20. F150;

　　X0. Y75.;

　　X75.Y0.;

　　Y-75. X0;

　　G00 G80 Z100.;

　　G17 G40 G80

　　N004 G00 G91 G30 X0 Y0 Z0 T4;

　　M06;
