一.圖框(中望 cad)

　　首先重新定制一下中望CAD中的圖框(注：“圖紙?jiān)O(shè)置”中的圖紙是不能夠修改的，只能通過“定制圖幅”來給客戶定義)。

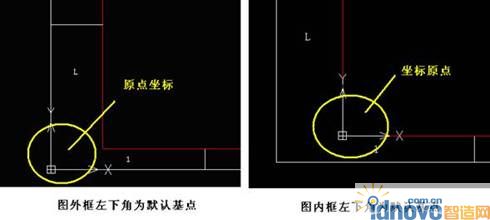

　　1.我們要把圖框的圖形刪減出來(如下圖)。首先定一下默認的插入基點(有的客戶需要圖外框左下角為默認基點，有的需要圖內框左下角為默認基點)。

　　2.定制基準點

　　定義附加欄基點

　　直接在附加欄插入基點處建立單行文字即可，內容為：“!ZWTITLE-LL”。在繪制圖框時必須用ZWTITLE_LL、ZWTITLE_INSERT、ZWTITLE_RU、ZWTITLE_LR和ZWTITLE_MAX共五個單行文字的插入點來指示附加欄、標題欄、參數欄、附加欄和圖框右上角點。

　　二.標題欄(中望 cad)

　　1.尺寸問題

　　標題欄在定制的過程中一定要注意長度與寬度，長度為180mm，寬度可以自定義。

　　2.屬性定義

　　a.定義屬性

　　輸入快捷命令“ATT”(定義屬性)，會調出下面界面，我們填好“標記”與“提示”，選擇插入點，這樣就簡單的定義好了。

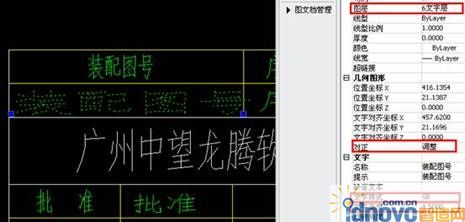

　　b.修改其他屬性

　　對齊方式要選擇“調整”，這樣就可以定制好兩個邊界夾點，根據填寫的文字的內容多少進行文字壓縮與對齊。文字的樣式，高度，圖層顏色等等，也要在這里設定一下。這樣其他的文字定義屬性也是同樣的道理，進行同樣的操作。

　　c.屬性定義順序

　　標題欄設定好后，選擇“系統維護工具”的“超級屬性塊定義”會看到下面的界面，我們可以在這里通過“上移一行”“下移一行”調整一下定義文字的順序，也就是調整填寫標題欄時的填寫順序。

　　3.文字預置

　　標題欄中的比例是預顯的(預顯為1：1)，是根據圖紙?jiān)O(shè)置中設置比例自動生成的。如果客戶希望標題欄中其他的文字內容預顯，目前是無法實現的。

　　三.明細表(中望 cad)

　　1.明細表一共為兩個文件，一個格式為.dwt的表頭文件和格式為.dwg的表體文件。

　　2.明細表中“數量X單重=總重”是系統設定好的，所以給客戶定義明細表時，我們要把定義的“標記”寫成“數量”如下圖，“提示”中的文字可以填寫成其他的文字。這樣就可以在填寫明細表時自動計算出“總重”了。

　　3.生成明細表時，可以通過“明細表設置”來修改文字的寬度比，這個不用在自定義明細表時考慮。

　　四.注意事項(中望 cad)

　　定義圖框“圖層”的時候，最好建立一個特定的圖層名稱如“圖框外框”“圖框內框”等等，最好設定好圖層顏色、圖層線寬等參數為特定值，不要設成“bylayer”。同樣，“文字樣式”最好新建一個標題欄的文字樣式，這樣就不會與系統設置相沖突，可以保證自定義內容穩定性。
