在中望CAD2010版推出之際，我很榮幸地加入到首批測試的用戶群體當中，第一時間體驗到了中望CAD2010新版本的強大功能，在這里，我將與大家分享該版本中的樣條曲線方面的一些嶄新功能。

在講解之前，首先讓CAD愛好者對樣條曲線有一定的認識：
簡單理解就是可以創建不規則的光滑曲線就叫樣條曲線。那有人會問樣條曲線都有哪些應用呢？

由樣條曲線形成的樣條曲面在飛機、船舶、汽車等制造業已經廣泛應用，從而生產制造出線形優美的產品外觀。比如：地形圖中的地形線、繪制盤形凸輪輪廓曲線、做為局部剖面的分界線。

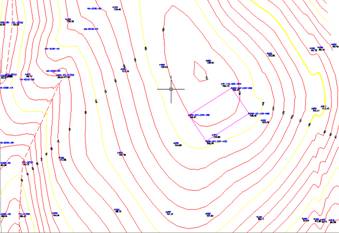

地形圖中的地形線 圖1

中望CAD2010重點不在于樣條曲線的繪制，而是新版本中全面的編輯功能，主要體現在以下編輯選項：

執行SPLINEDIT后，命令行提示以下內容：

擬合數據(F)/閉合樣條(C)/移動(M) 頂點(V)/精度(R)/反向(E)/撤消(U)/<退出(X)>:

首先，以圖解的方式對樣條曲線編輯中的擬合數據作講解。

• 擬合數據：

增加(A)/閉合(C)/刪除數據(D)/移動(M)/清理(P)/切線(T)/<退出(X)>:

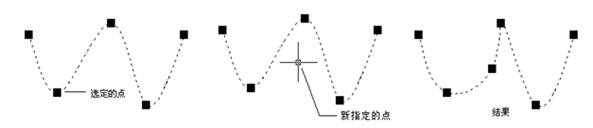

• 增加數據：增加樣條曲線的擬合點來控制樣條曲線的擬合程度。下圖為增加一個擬合點后的效果圖：

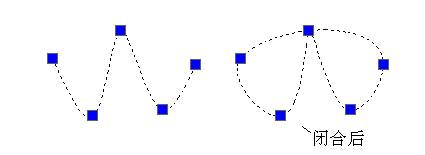

• 閉合：控制樣條曲線是否閉合。

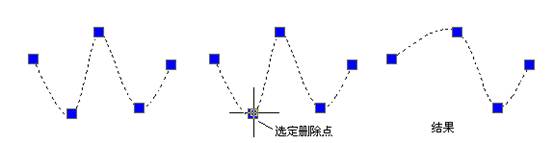

• 刪除數據：刪除樣條曲線的擬合點來控制樣條曲線的擬合程度。下圖為刪除一個擬合點后的效果圖：

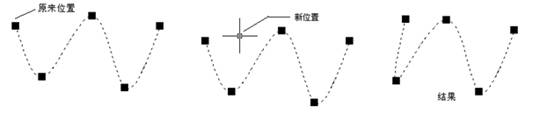

• 移動：通過移動指定的擬合點控制樣條曲線的擬合數據，如下圖所示：

• 清理：清除樣條曲線的擬合數據，從而使命令提示信息變?yōu)椴话瑪M合數據的情形。

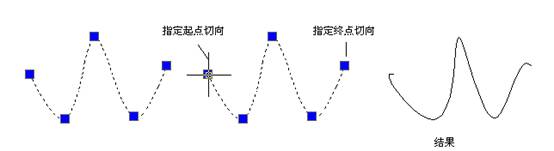

• 切線：修改樣條曲線的起點和端點切向

其次，就是樣條曲線編輯中的精度效果展示。

• 精度：可通過添加控制點、提高階數或權值的方式更為精密的控制樣條曲線的定義。

輸入精度選項 [添加控制點(A)/提高階數(E)/權值(W)/退出(X)] <退出>:

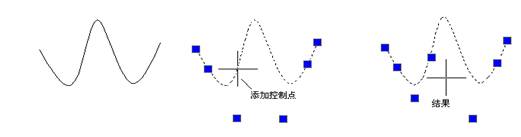

• 添加控制點：

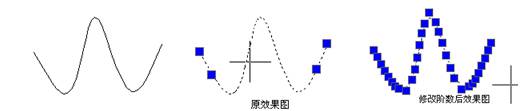

• 提高階數：可以自定義所需要的階數，也可以解釋為控制點的數目，很遺憾的是一旦提升，就不能降低。

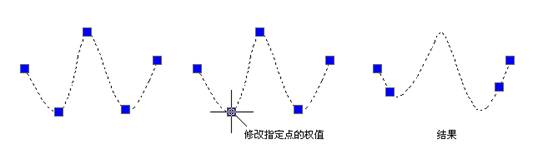

• 權值：通過修改某控制點的權值來改變?cè)摱吻€(xiàn)的弧度大小，各控制點權值的默認值為1。

最后，就是顛倒樣條曲線的反向編輯功能。

• 反向：調整樣條曲線的方向?yàn)榉聪颍怪瘘c(diǎn)和終點互換，此選項主要適用于第三方應用程序。

有了強大的樣條曲線編輯功能，才能使曲線表現出不同的曲線美，使產品外觀更具線形優美。
以上是關于樣條曲線編輯的功能介紹，介紹得比較簡單，在實際的應用之中肯定還會發掘出更多的亮點，后續會慢慢補。
