先看幾張水中倒影的作品：

我們要把所作的模型圖，在ACAD中配合背景圖片渲染出逼真的水中倒影圖，關鍵是水中倒影的技巧，記得在做《春江水暖鴨先知》一圖時，曾與許版（xhq1954425）、鄧?yán)希╠engdinghui）、老農、bmf18826、筱諍 等朋友共同探索過，群策群力，把ACAD渲染技巧進一步挖掘了一下。

歸根結底這就是運用了“反射材質能對背景圖有透視能力”的原理。

這里又添加了波紋圖片用在凹凸貼圖用來作反射倒影。

這類波紋圖片題材很多，比如：

下面就用最近做的“西湖美景——三潭映月”為例，作一介紹。

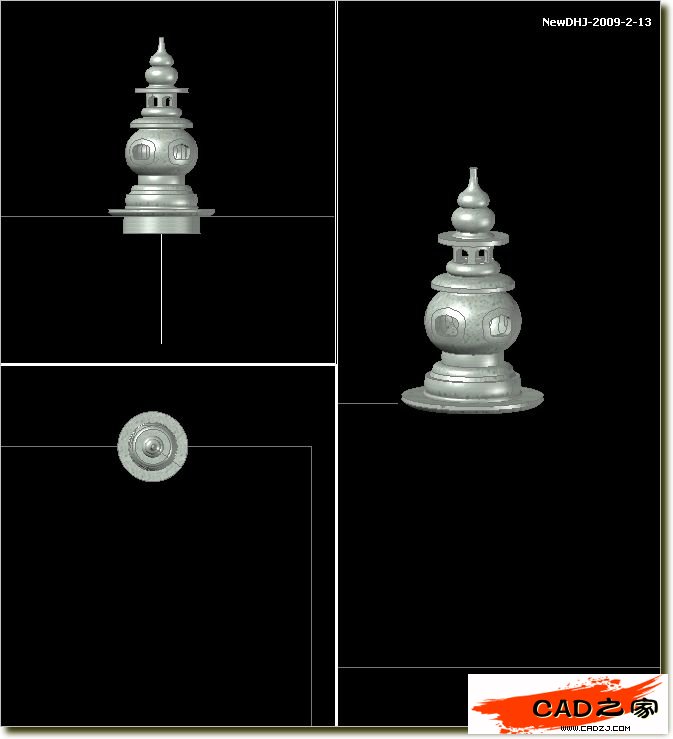

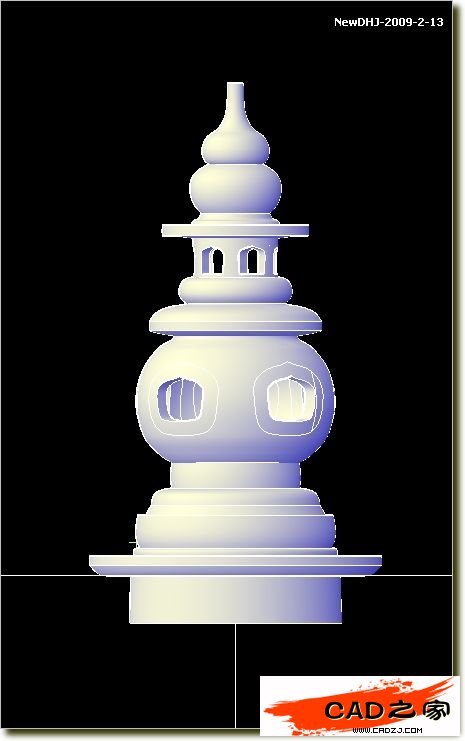

1、畫一個三潭映月的葫蘆形的香爐腳基本圖形

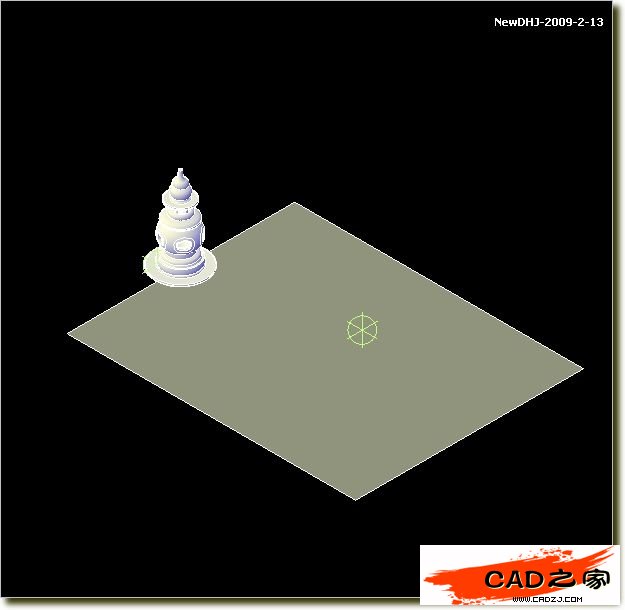

2、在葫蘆形的香爐腳水面處畫一個面域，用做水中倒影的圖板

3、給此面域新建一材質，基本設置參數如圖

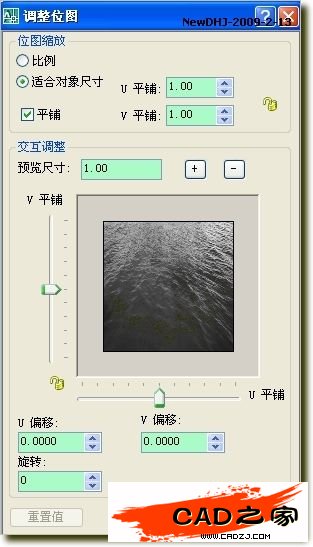

4、凹凸貼圖選一波紋圖，基本設置參數如圖

5、附上葫蘆形的香爐腳的材質渲染后的效果

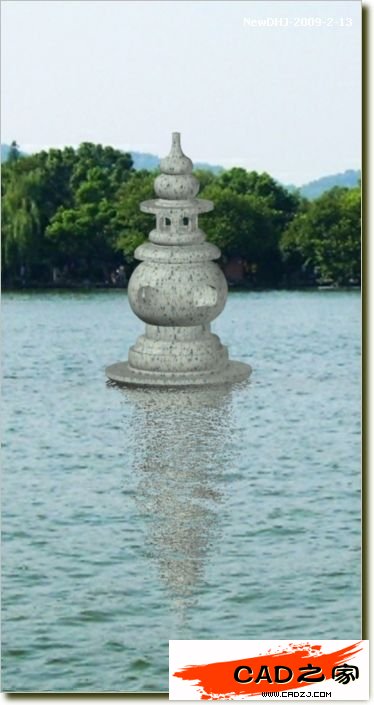

6、添上背景圖渲染的效果。其中的面域?qū)竺娴模ㄏ銧t腳圖形水下部分）圖形有遮擋作用；對前面圖形有鏡像圖，但經過凹凸貼圖的圖形變形了：對背景圖卻透明，與背景圖溶入為一體

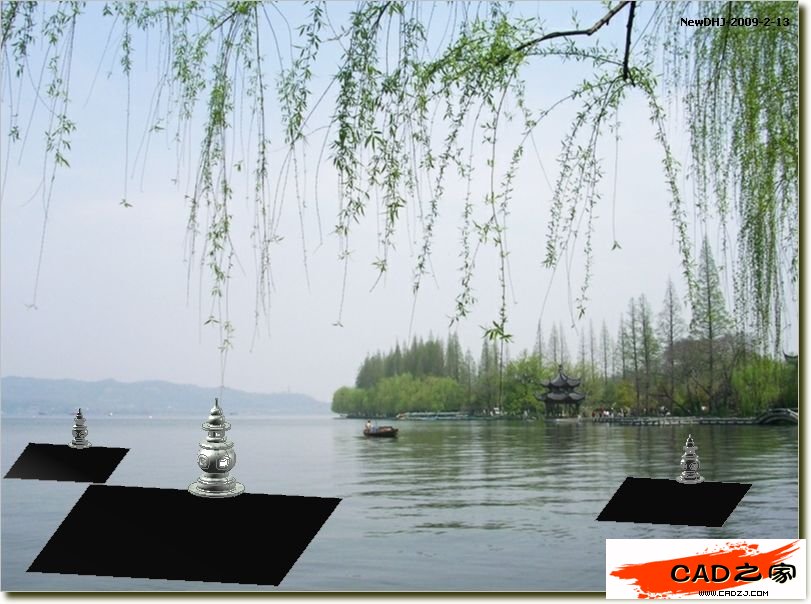

7、全部設置妥當再?gòu)?fù)制兩個，定位。依據近大遠?。ú挥猛敢暎┯肧C縮放。也可根據背景圖的光線添加光源。然后渲染。
