本例為AutoCAD渲染實例教程，在本文中我們將學習室內裝飾效果圖的渲染，作者詳細講解了如何為三維模型設定相機透視圖、給各圖塊附材質、透視室外景色以及燈光的設定等技巧，希望能給朋友們帶來幫助~~

　　很多網友下載到室內建筑的模型，著手渲染時束手無策。恰好筆者最近下載到一個臥室的模型，茲以此為例，談?wù)勈覂?nèi)裝飾效果圖的相機透視和渲染問題。

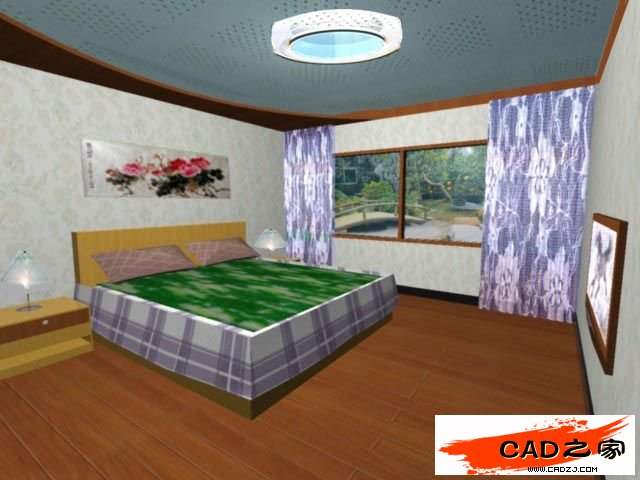

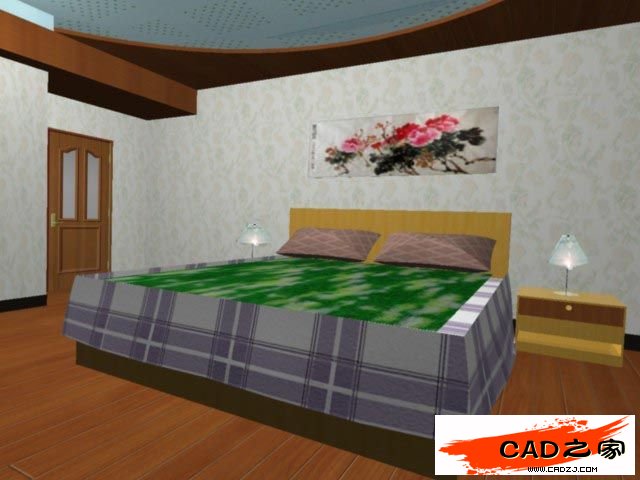

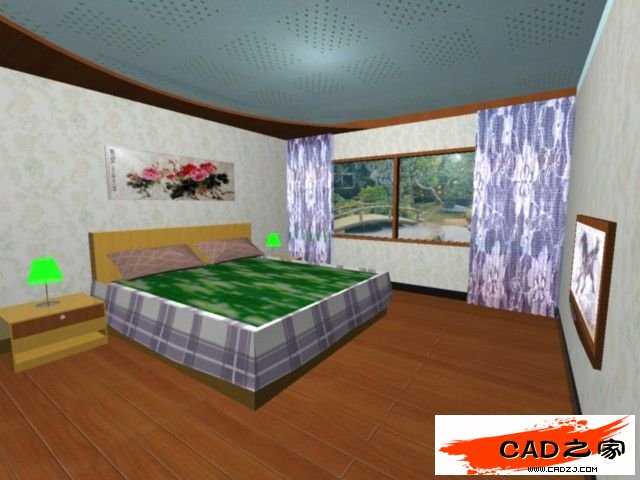

首先，看看已經渲染的效果圖：下面兩圖是同一臥室從不同角度透視的效果圖

為了讓新手或愛好者體驗室內渲染的效果，作者提供了教程中所用的模型的源文件，需要下載的朋友請到這里下載：

http://bbs.jcwcn.com/viewthread.php?tid=275810

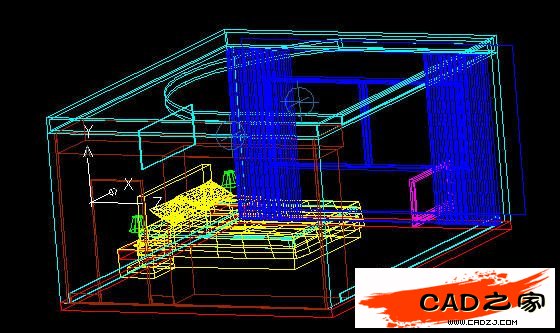

其次，進入CAD界面，調出該效果圖的三維模型（線框圖 如圖1所示），予以論述：

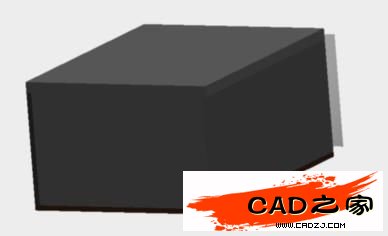

從上面的三維線框圖看，猶如一個立方體抽殼的盒子，當然是開了頂蓋和門窗洞口的，室內陳設了床鋪和臺燈，如果以“自由動態觀察”的平行投影或軸測圖來看真實視圖，卻看不到室內的任何陳設，將其渲染就只能顯示出一個盒子的實體了，如圖2所示。

第三，怎樣才能進入室內環境進行渲染呢？步驟如下：

一、設定相機透視圖：要怎樣才能顯示室內的陳設呢？這就要使用了“相機透視”功能了，也就是說首先要“創建相機”，方法是：

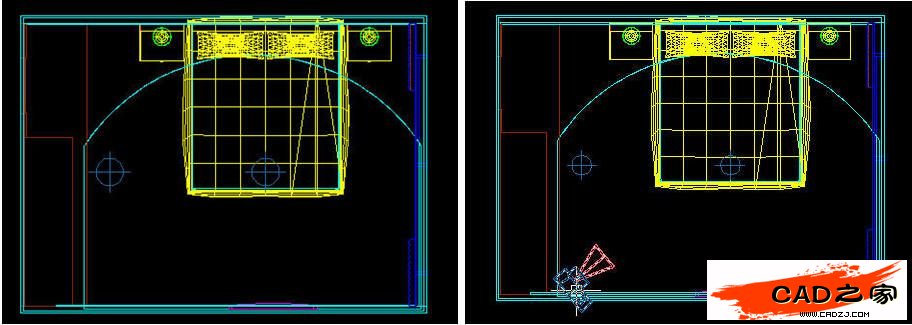

1、將三維圖置于平面狀態，如圖3左面圖所示：

2、接著在室內平面的左下角處，打camera命令創建相機，如圖3右面圖所示。

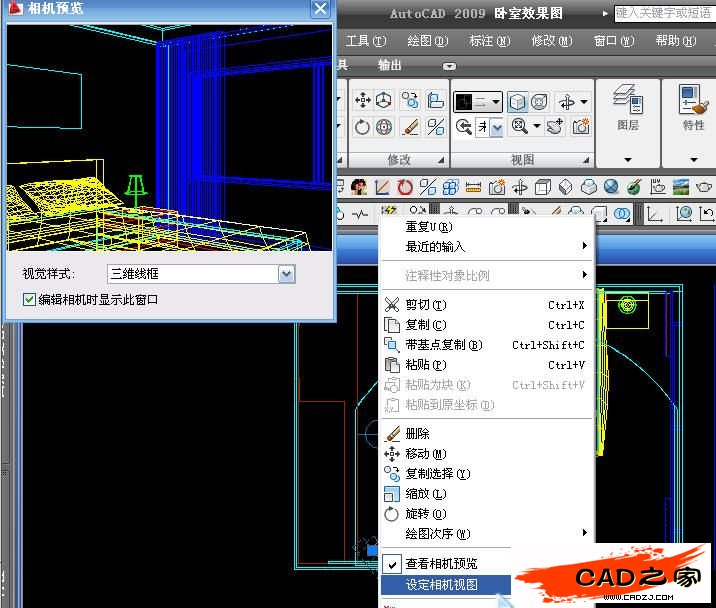

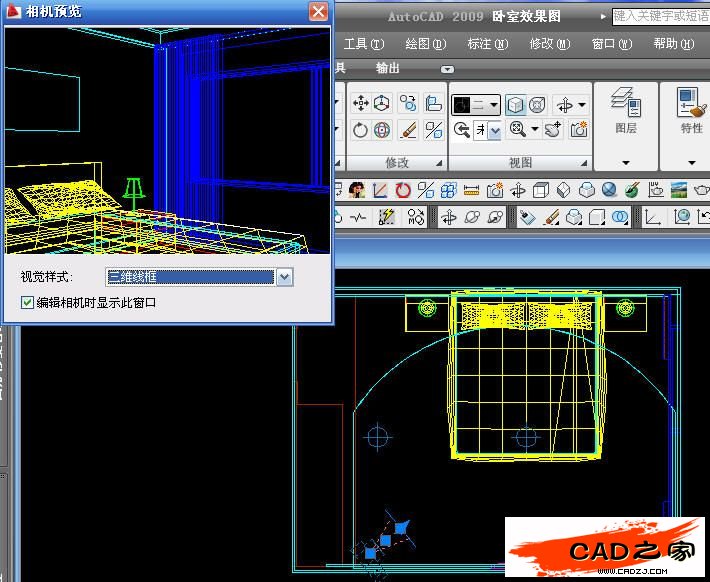

3、激活相機圖標可看到室內空間的攬圖了，如圖4左上角“相機預覽”圖所示：

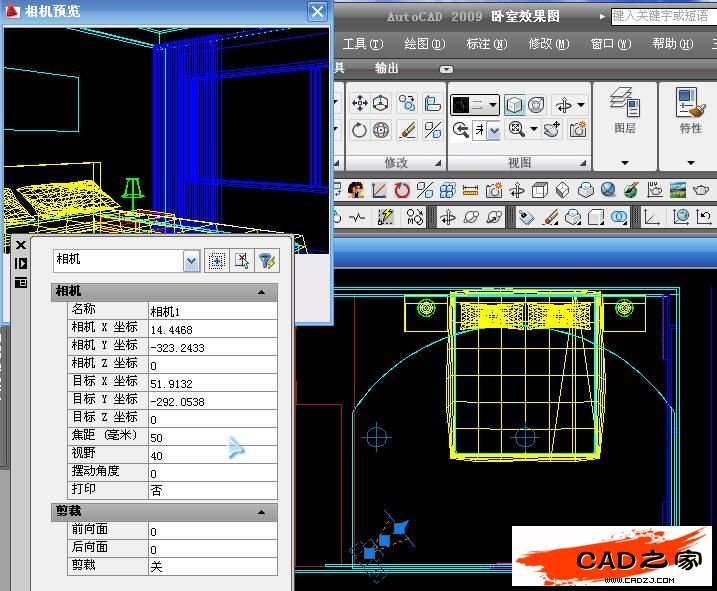

4、再激活相機圖標可見到相機的特性表（見圖4a所示），在此表上可以調整相機的位置、焦距、視野、角度等參數。

5、相機調整合適后，再右擊鼠標可調出“特性”面板，在該面板上可見到“設定相機視圖”功能（如圖4b底腳藍色條所示）。

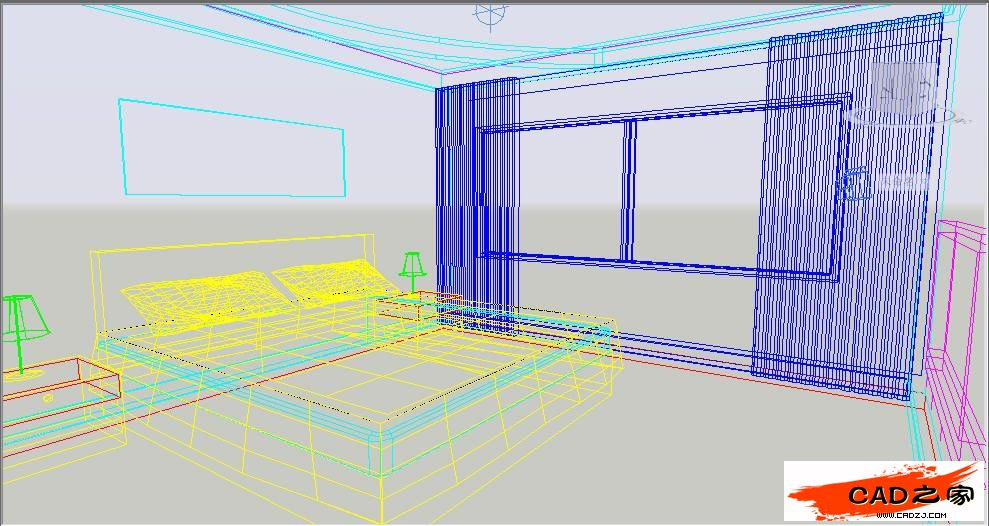

6、擊該“設定相機視圖”功能，就可得到經過透視而出現的真實視圖了（如圖5所示）

二、給各圖塊附材質：

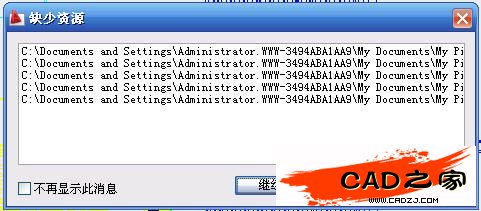

上面的真實視圖，如果擊“渲染”命令，可知缺乏許多材質，如圖6所示：

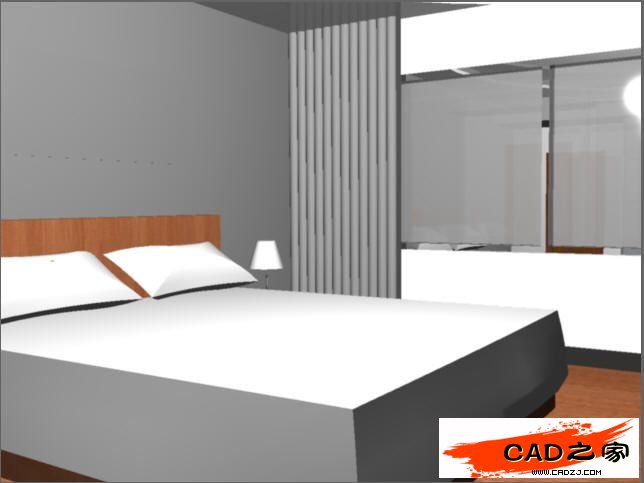

如果這時按“繼續”按鈕，渲染的效果圖大部分是灰色的，看不出“廬山真面目”，如圖7所示：

對于缺少的資源，操作者得予以補足，或另選定材質或光柵圖作為材質來彌補或另創建材質名，來賦給各配件或不同的面。

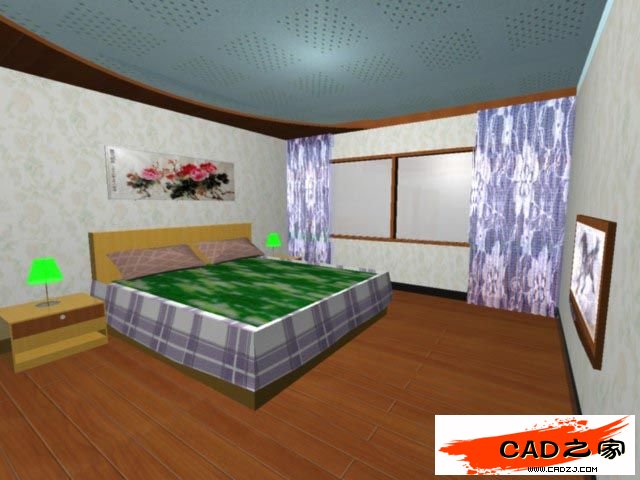

三、透視室外景色問題：當室內配件或三維體附材質并調整好有關位置和參數后，就可進行試渲染，如圖8a所示：

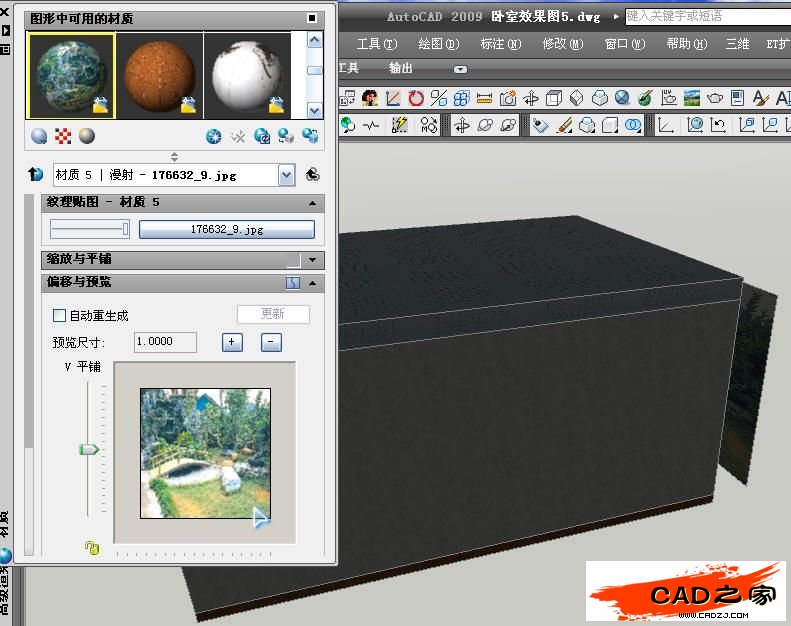

雖然原圖在室外創建了一個面域，但是由于缺乏材質資源，以致渲染出的效果圖，見不到窗外景色。怎樣辦呢？將模型置于西南軸測圖狀態，在材質面板中調用材質5（或另創建新材質），選定自己喜歡的圖片作為材質，賦給室外那個面域，并調整好“貼圖”的有關參數，如圖8b所示。

再執行渲染命令，就可得出既有室內陳設，又有窗外景色的效果圖了。

為了美觀，必要時還可將已渲染的彩圖調入PS操作予以完善，這樣效果圖就錦上添花了。

至于，效果圖2是同一模型，從平面圖的右下角設置相機透視后的線框圖渲染的，方法同上，不再敘述。
