我們用ACAD作圖,利用拋物線來定位也是一種簡便的方法
下面我把畫圖的過程做一介紹(尺寸的不同無關緊要)。表達不清可參照圖片。

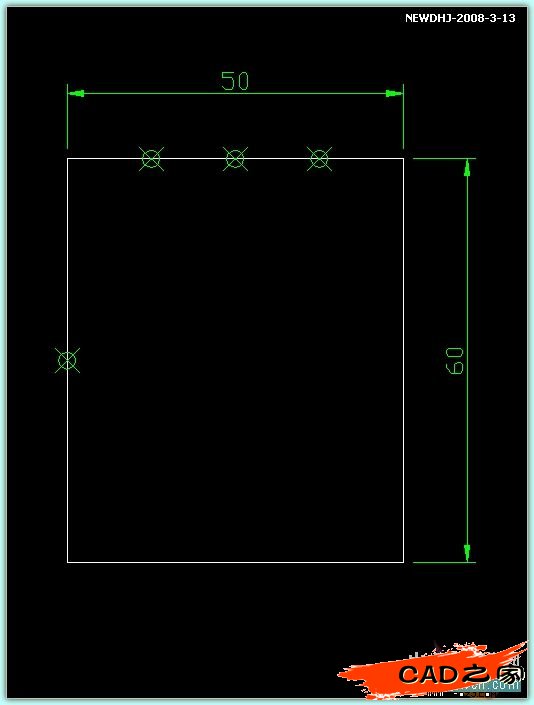

1、作基本圖形和等分點

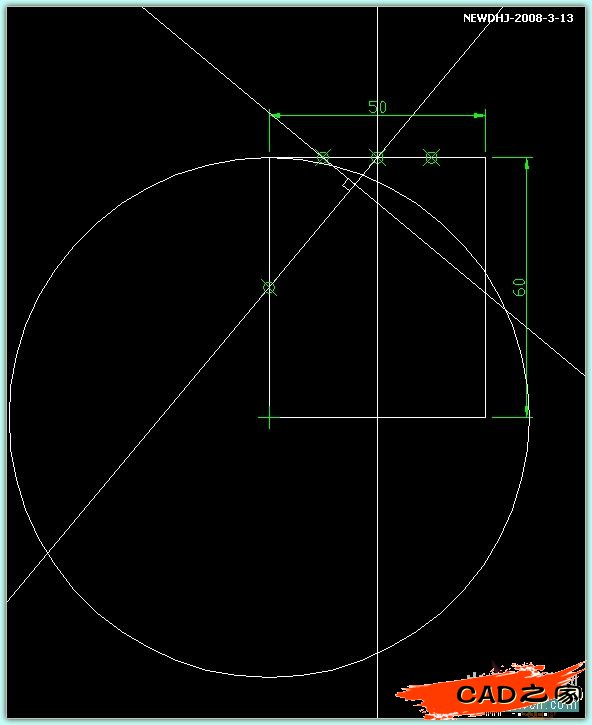

2、作三條構造線和一個圓

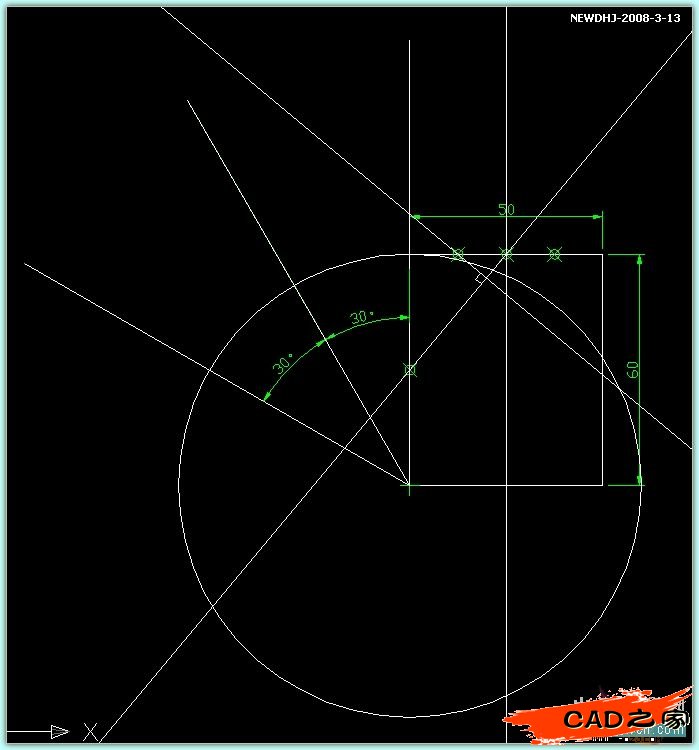

3、矩形邊上畫一長線(大約寬的2倍左右),復制、旋轉30°、60°各一條。60°線與圓有個交點

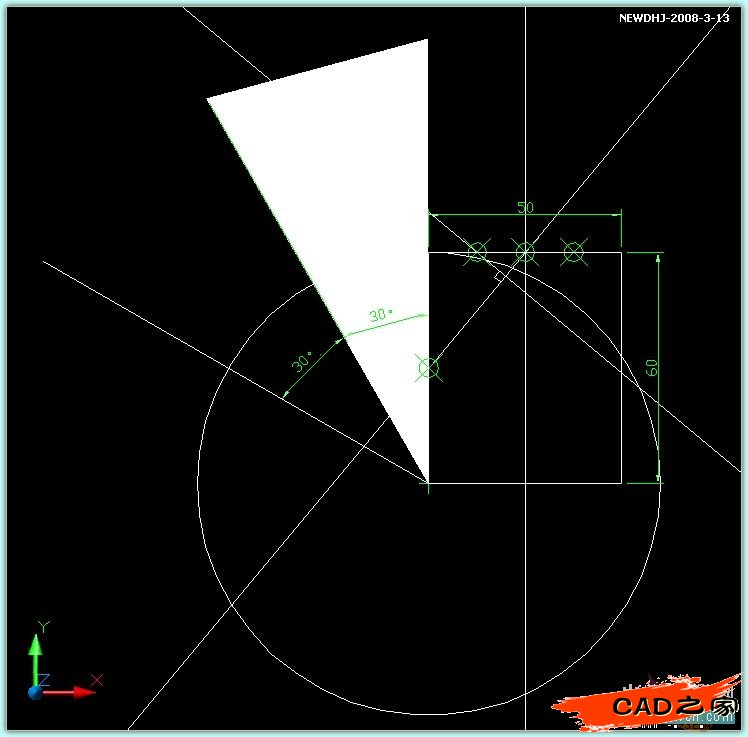

4、封閉右邊三角形做成面域

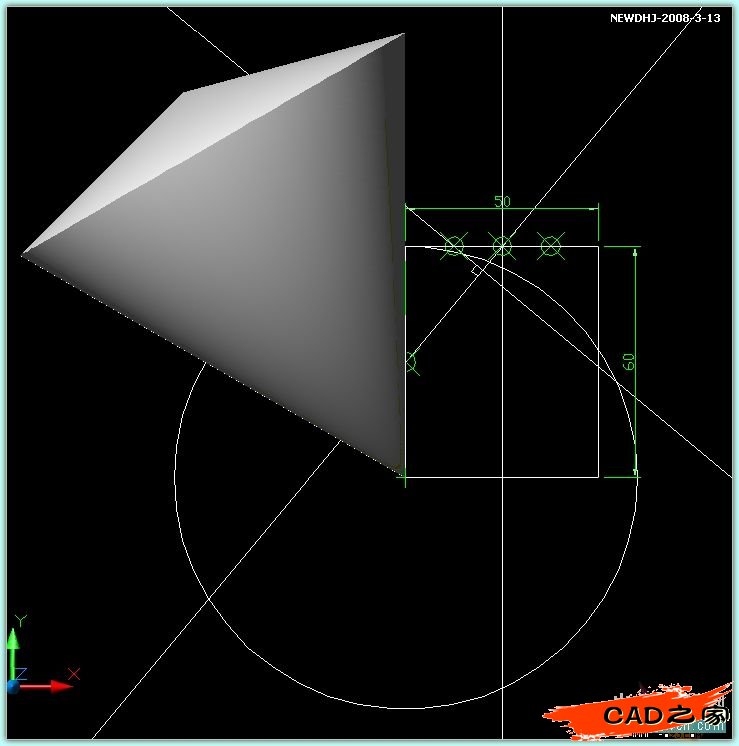

5、旋轉面域成圓錐體

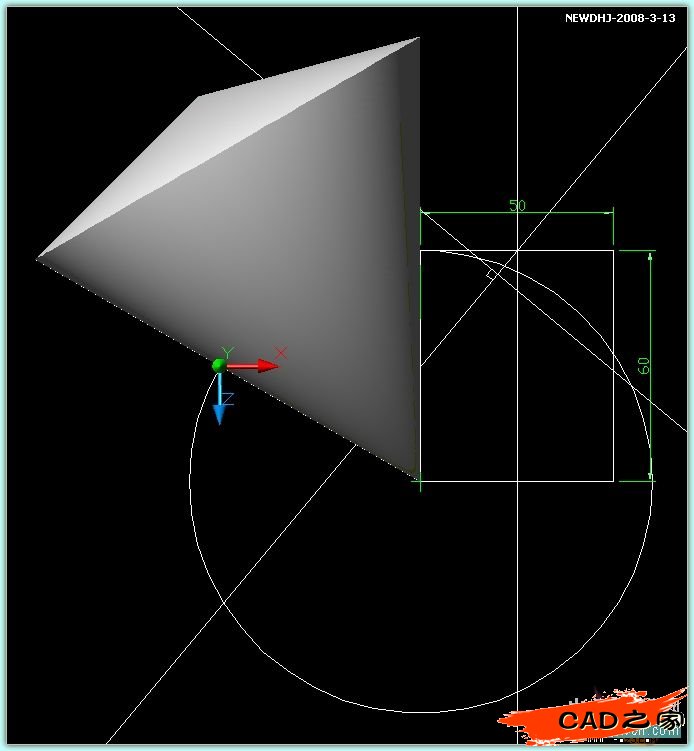

6、移動原點 UCS,X 軸旋轉 UCS 90°(參照圖)
