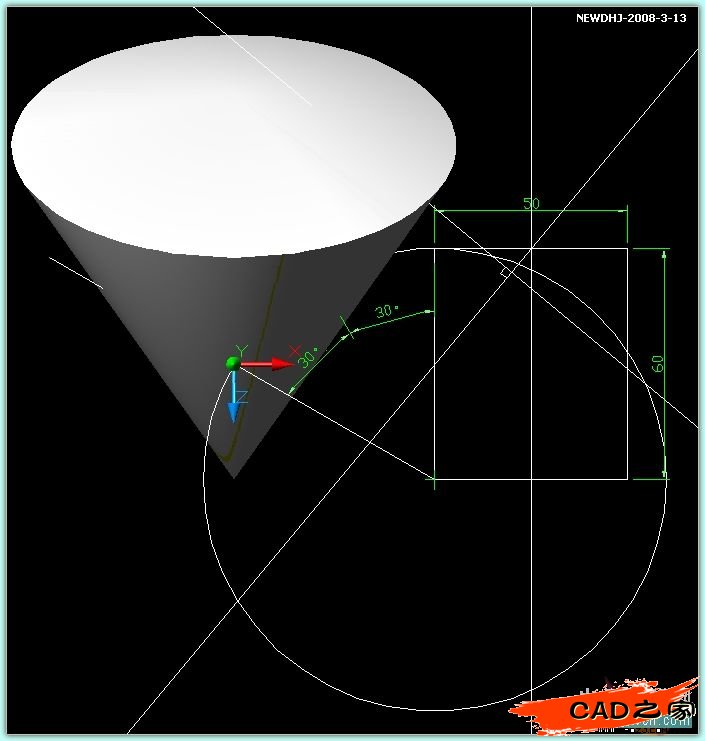

7、以原點rotate 旋轉-90°(參照?qǐng)D)

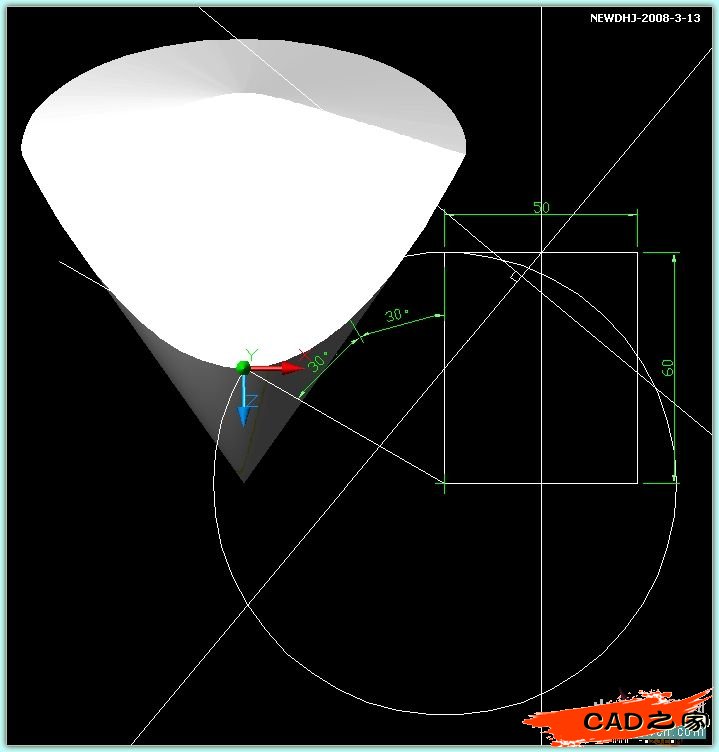

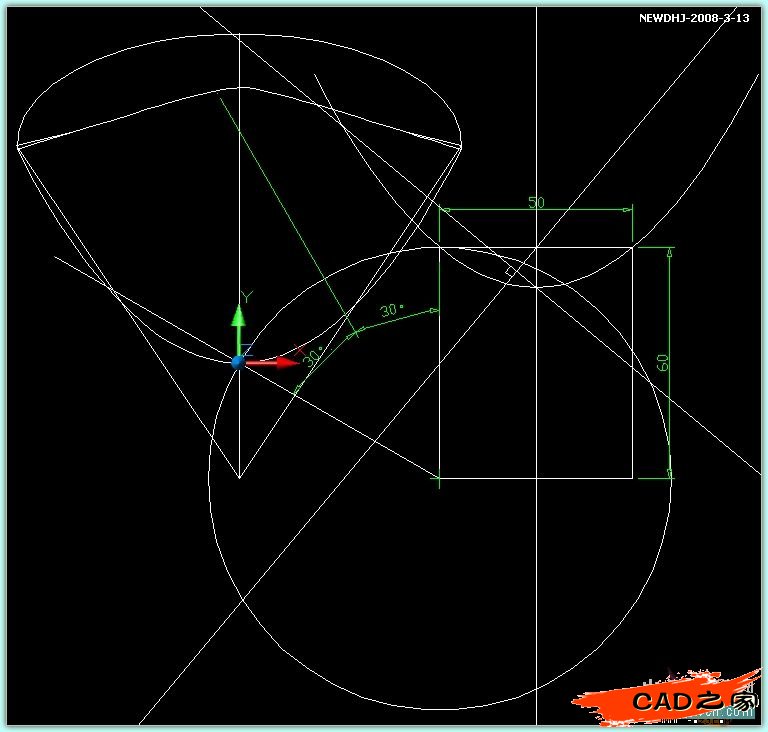

8、以原點(0,0,0)平面剖切圓錐體,保留后面部分,出現半個橢圓面

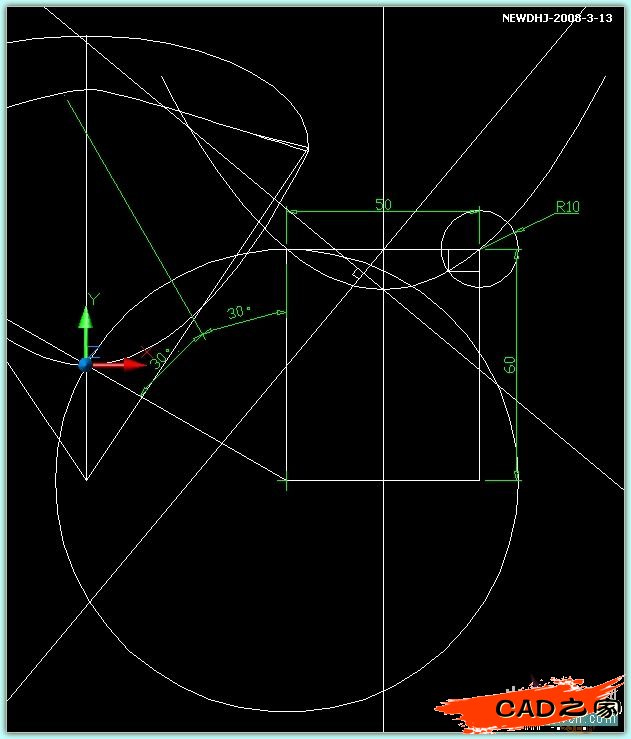

9、上一個 UCS ,復制邊,把橢圓面的拋物線中點復制到二條構造線的交點上(參照?qǐng)D)

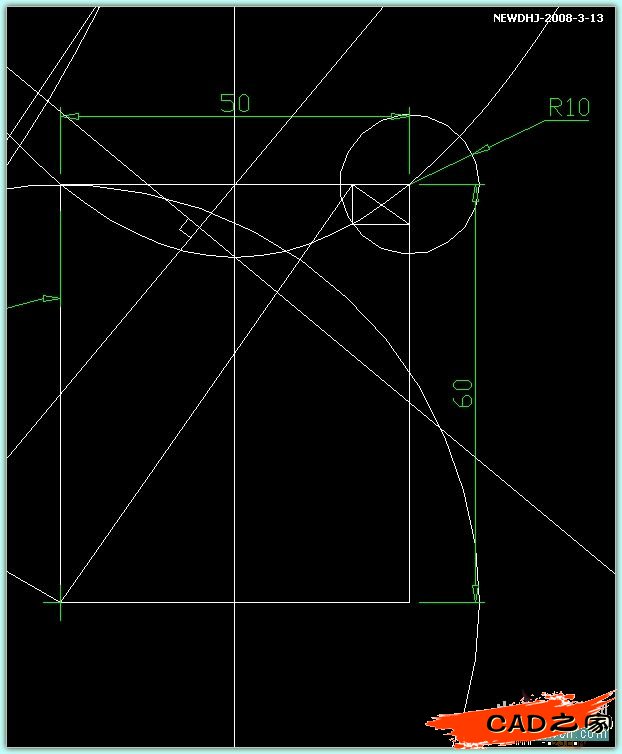

10、矩形右上角上畫R10圓與拋物線的交點引作兩邊垂線

11、作矩形左下角與上邊先垂點的連線和兩垂點的連線

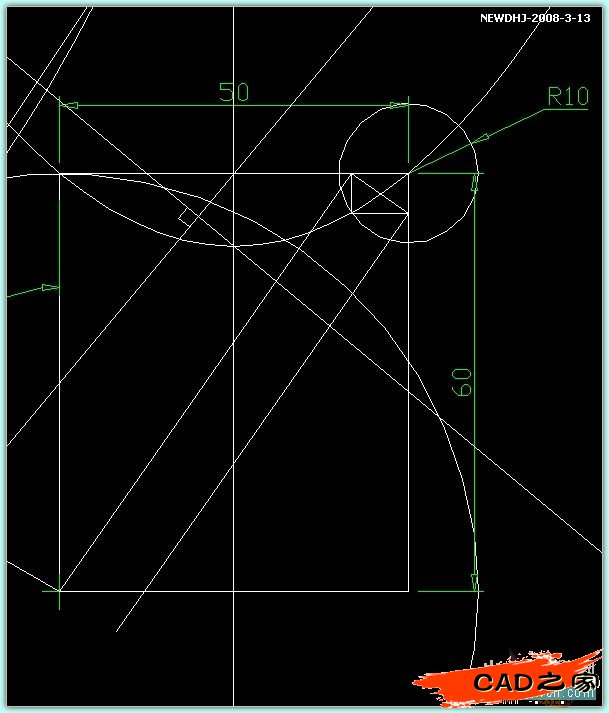

12、復制一條連線(參照?qǐng)D)

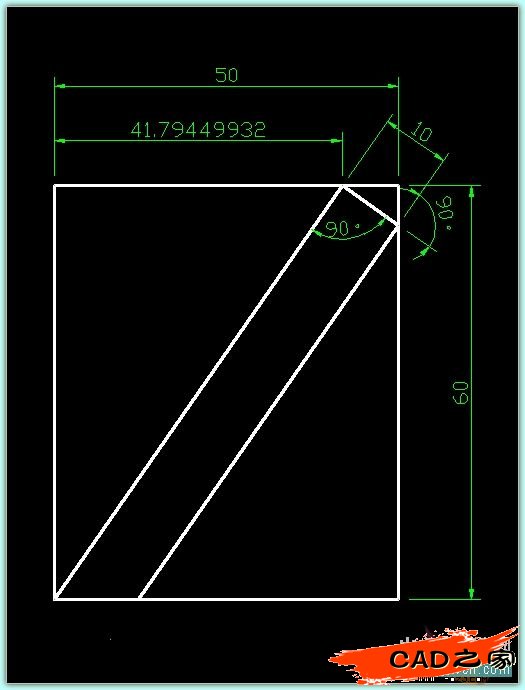

13、用角度標注檢驗一下是否標準直角

14、整理一下就完成了
