本文主要運用拉伸,拉伸面,復制面，壓印,和圓角命令繪制實體歐式門板.（同時利用分解面來得到輔助線）

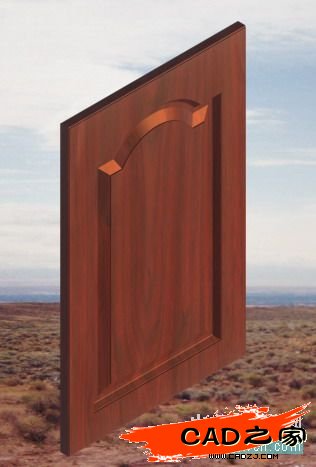

1、還是先看簡單渲染圖

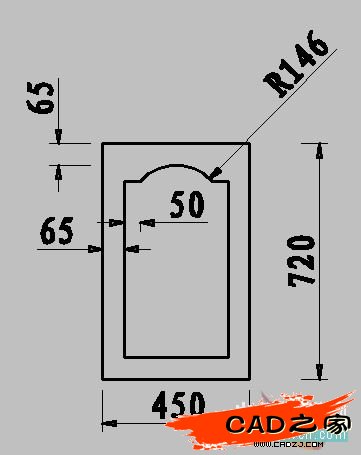

2、首先在注視圖繪制門板平面圖，如下圖

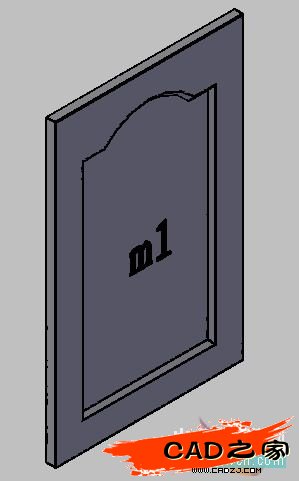

3、先將外圍線做面域.在選擇拉伸命令將面域拉伸-20.角度0.拉伸完成后將其它線壓印到實體上,然后將中間面用拉伸面命令拉伸-10,角度45.得到下圖。

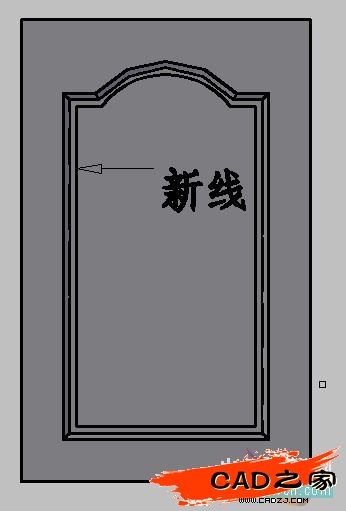

4、在用復制面命令原點復制面m1，選中面m1點擊分解命令   ，將面分解成線，然后用偏移命令將各線向內部偏移10，（可以轉到主視圖偏移并修剪或倒角）修整后如下圖。

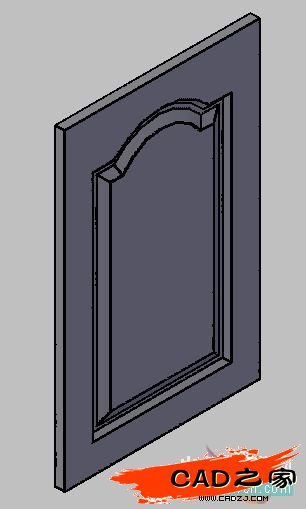

5、將新線在壓印到實體上。然后將新壓出來的面用拉伸面命令拉伸10，角度65，得到下圖：

6、將邊緣倒圓角，（半徑可自定）倒完后再將最中間面和邊框面用拉伸面命令拉伸2，角度0。出現臺的效果

本文隨筆：本實例知識結合幾種命令的綜合運用來實現所要建模的形狀，只是一種參考，根據此思路還可以建出其他的模型，做東西要舉一反三才可以。
