本文通過實例介紹如何在AutoCAD系統下自動生明細表的方法。

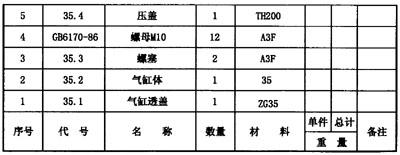

本文例子中的明細表格式如圖1所示。

圖1

實現方法

1. 建立明細表數據文件

首先，把明細表的數據信息，用文字編輯器按如下格式寫入磁盤文件MXB.TXT中，作為明細表數據文件。

“1”“35.1”“氣缸透蓋”“1”“ZG35”“”“”“”

“2”“35.2”“氣缸體”“1”“35”“”“”“”

“3”“35.3”“螺塞”“2”“A3F”“”“”“”

“4”“GB6170－86”“螺母M10”“12”“A3F”“”“”“”

“5”“35.4”“壓蓋”“1”“TH200”“”“”“”

……

然后用AutoLisp的READ－LINE函數提取有關數據信息，并把該數據信息賦給表格圖塊屬性。

注意：各字符串要加雙引號，空字符串引號“”不可省略，以便AutoLisp識別。

2.建立明細表格式圖塊

通常，一個明細表是由表頭和表體兩部分組成。表頭是固定的，因此可以用AutoCAD命令生成一個固定的表頭，并把它作為一個圖塊存入磁盤。

假設要得到如圖1所示的明細表，則先做一個如圖2所示的明細表表頭。

圖2

表頭實際上是一個圖形文件，本文設定該文件名為MXB.DWG，然后用AutoCAD命令建立一個如圖3所示的圖塊，設其文件名為MXB1.DWG，圖3中M1～M8均為屬性名。

圖3

當用戶向表中插入該塊時，系統會向用戶詢問屬性值，此時用AutoLisp程序?qū)⑸厦娼⒌拿骷?xì)表數據文件中的數據分別賦給各個屬性。屬性的定義是用AutoCAD命令A(yù)TTDEF完成的。

編制程序

首先，用AutoLisp的I/O函數READ－LINE讀入數據文件MXB.TXT，再用字符串連接函數STRCAT給文件的每一行加上括號，此時數據類型為字符串（STR）。然后，再利用READ函數把字符串轉換成一個表（LIST），以方便AutoLisp對表中的每一項進行各種操作。最后，用AutoLisp的COMMAND函數調用INSERT命令，先將圖塊MXB.DWG插入表中，再將MXB1.DWG插入表中，用NTH函數將前面AutoLisp讀入的數據中各項信息分別賦給MXB1.DWG中的各個屬性。 #p#分頁標題#e#

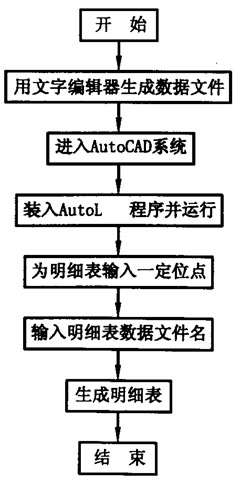

程序框圖如圖4所示。

圖4

下面給出實現上述功能的程序清單：

（defun C:mxb(/scmde p f1 bk a m1 m2 m3 m4 m5 m6 m7 m8 p1)

(setq scmde (getvar “cmdecho"))

(setvar “cmdecho" 0)

(setq p (getpoint “n Please input a point:"))

(setq f1 (getstring “n Please input file name:"))

(setq f (open f1 “r"))

(print “n Please wait ...")

(setq bk “mxb")

(command “insert" bk p 1 1 0)

(setq bk “mxb1")

(setq p1 (list (car p) (＋ (cadr p) 8)))

(while (setq a (read－line f ))

(setq a (strcat “(“a ")"))

(setq a (read a))

(setq m1 (nth 0 a))

(setq m1 (nth 0 a))

(setq m2 (nth 1 a))

(setq m3 (nth 2 a))

(setq m4 (nth 3 a))

(setq m5 (nth 4 a))

(setq m6 (nth 5 a))

(setq m7 (nth 6 a))

(setq m8 (nth 7 a))

(command “insert" bk p1 “" “" “" m1 m2 m3 m4 m5 m6 m7 m8)

(setq p1 (list (car p1) (＋ 8 (cadr p1))))

)

(setvar “comdecho" scmde)

(close f) #p#分頁標題#e#

(print)

)

程序的安裝與使用

1．安裝程序

可以選擇以下三種裝載方式的任意一種：

?在AutoCAD環境下，將MXB.LSP拷貝至當前目錄，再執行（LOAD“MXB”），即可裝載MXB.LSP。

?先將MXB.LSP拷貝至ACADSUPPORT子目錄下，再在ACADSUPPORTACAD.LSP中加入下面一條語句：

（AUTOLOAD “MXB”（“MXB”））

即可實現啟動AutoCAD時自動裝載該程序。

?先將MXB.LSP拷貝至ACADSUPPORT子目錄下，再在ACADSUPPORT子目錄下的菜單文件ACAD.MNU中的合適位置處加上下面一條語句：

[生成明細表]^C^C(LOAD “C:/ACAD/SUPPORT/MXB.LSP")MXB

即可直接在菜單中操作生成明細表。

2．程序的使用

當用戶裝載該程序并運行之后，程序首先出現提示信息：

Please input a point:

用戶給出一個定位點后，程序繼續提示：

Please input file name:

再輸入明細表數據文件名后，程序繼續運行，并提示：

Please wait...

程序運行結束后就可以生成一個如圖1所示的明細表。
