經過我的“不恥下問”和執著精神，終于知道如何在軸測圖里陣列了。

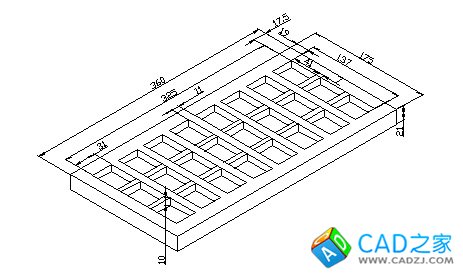

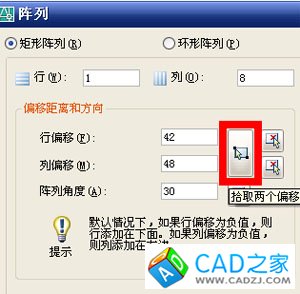

如圖在頂軸圖模式下，除了用復制或夾點命令進行繪圖外還可用陣列，分兩步陣列，第一步矩形陣列：1行8列，行距42，列距48，陣列角度30度，完成第一步陣列。

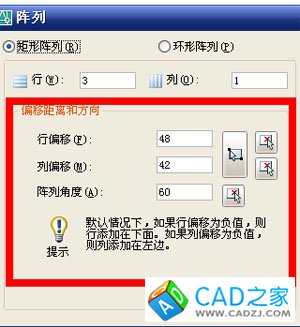

第二步陣列：將第一步陣列的結果為一整體作矩形陣列對象，3行1列，行距48，列距42，角度60度。



效果如圖



（因工作的需要，經常需要畫類似的有規律的軸測平面圖，不知為什么就是不會用陣列的方法，煩！今天終于找到老師解決了問題，多謝老師的無私奉獻精神！）
