為便于記憶，創建樣式名為“右X上Y左z傾斜30”，“右Z上X左Y傾斜-30”的兩個文字樣式，分別對應文字傾斜角為30°和-30°。以創建名為“右x上Y左z傾斜30”的文字樣式為例，來介紹其操作方法：

    單擊圖標，在【文字樣式】對話框中單擊【新建】按鈕，再在【新建文字樣式】對話框的【樣式名】文本框中輸入“右x上Y左z傾斜30”，單擊【確定】按鈕；然后，進行如圖4所示的設置，單擊【應用】按鈕。

    圖4 設置文字樣式

    2．3注寫文字

    以在圖1支架的底板右面寫“支架”二字為例，介紹其操作步驟：

    單擊A圖標，根據系統提示，進行如下操作：點擊捕捉到的底板右面左上角圓弧端點；輸入“h(字高)”，回車；輸入“5”，回車；輸入“j(對正)”，回車；輸入“mc(正中)”，回車；輸入“r(旋轉)”，回車；輸入“30(旋轉角度)”，回車；輸入“s(樣式)”，回車；輸入“右X上Y左z傾斜30(樣式名)”，回車；點擊捕捉到的底板右面右下角圓弧端點；在【多行文字編輯器】的【字體名】下拉列表框中選擇“仿宋?-GB2312”，在文字輸入?yún)^(qū)中輸入“支架”，單擊【確定】按鈕，文字效果見圖5。

    圖5 右軸測面文字效果

    3．1軸測圖尺寸標注的一般規定

    (1)標注線段的尺寸一般應沿軸測軸方向進行。尺寸線必須和所標注的線段平行；尺寸界線一般應平行于某一軸測軸；尺寸數字應標注在尺寸線上方。

    (2)標注角度時，尺寸線應畫成與軸測平面相應的橢圓弧，角度數字字頭向上，并平行于軸測軸。

    (3)標注圓的直徑時，尺寸線和尺寸界線應分別平行于圓所在平面內的軸測軸。

    (4)標注圓弧半徑或較小圓的直徑時，尺寸線可從(或通過)圓心引出標注，但注寫尺寸數字的橫線必須平行于軸測軸。

    3．2創建標泣樣式

    (1)創建兩個文字樣式

    各軸測面上尺寸數字的傾斜角與文本的傾斜角一致，所以，上述已創建好的兩個文字樣式在此可直接使用。

    (2)創建兩個標注樣式

    為便于記憶和標注，創建兩個標注樣式，分別對應上述兩個文字樣式，且同名。以創建名為“右x上Y左z傾斜30”的標注樣式為例，來介紹其操作方法：

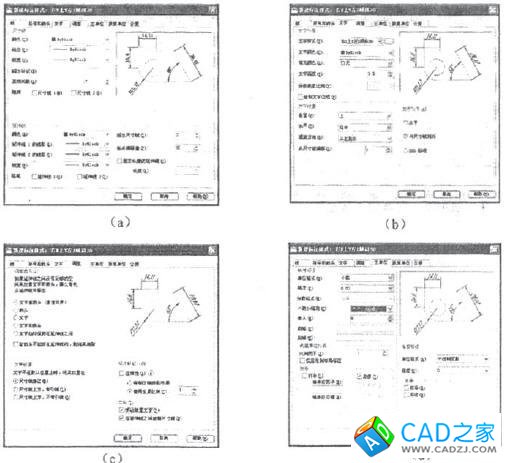

    輸入“D”，回車，在【標注樣式管理器】對話框中單擊【新建】按鈕，在【創建新建標注樣式】對話框的【新樣式名】文本框中輸入“右x上Y左z傾斜30”，單擊【繼續】按鈕；在【新建標注樣式】對話框的【線】、【文字】、【調整】、【主單位】選項中分別按如圖6a、b、c、d所示進行設置，單擊【確定】、【關閉】按鈕。

    圖6 設置標注樣式
