今天講六角頭螺母三維圖畫法，希望給大家參考。
看見很多autocad教材講六角頭螺母三維畫法，都是錯的，下面將步驟貼出來。
ps:繪此圖必須有一定的三維建?；A。

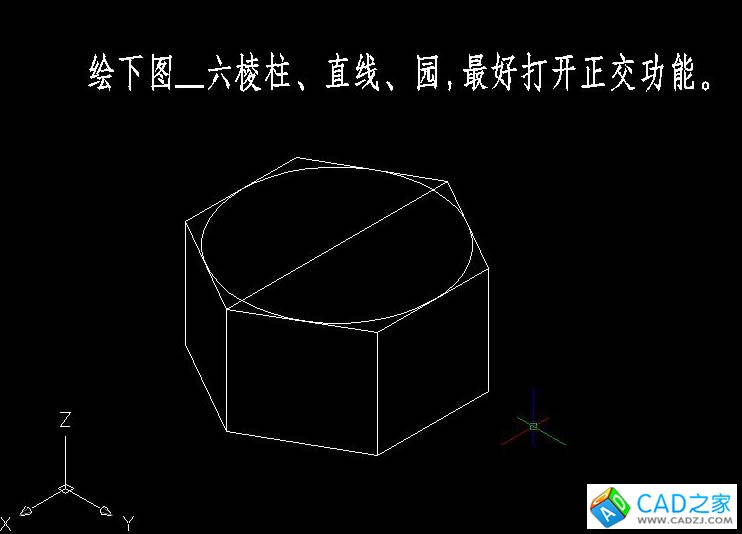

第一步：在世界坐標系中繪下圖

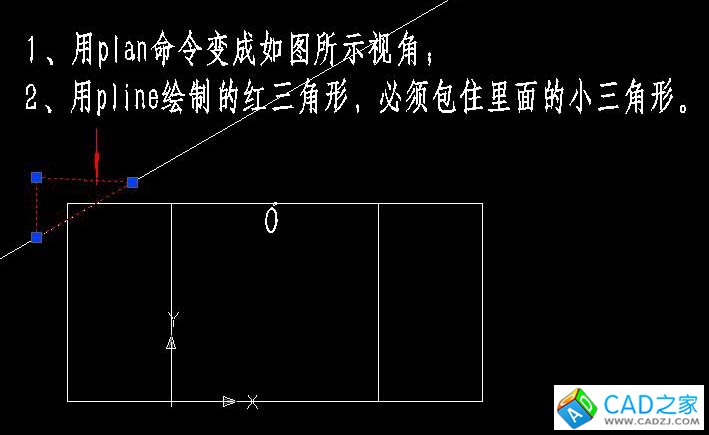

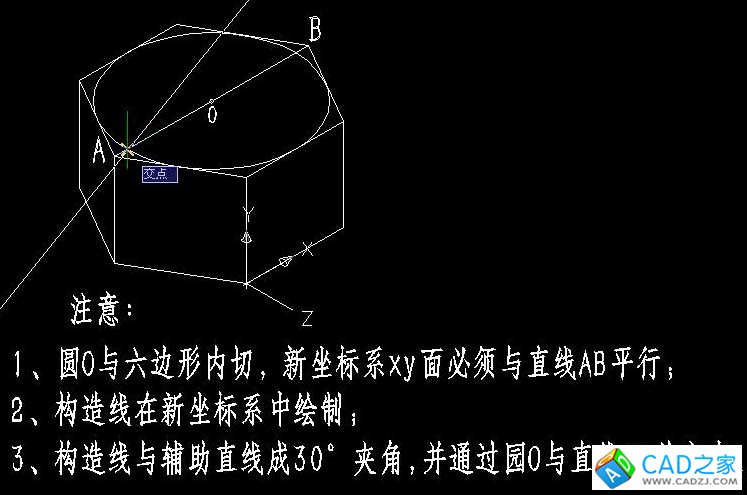

第二步：將坐標系變成下圖示，然后按圖中要求繪制

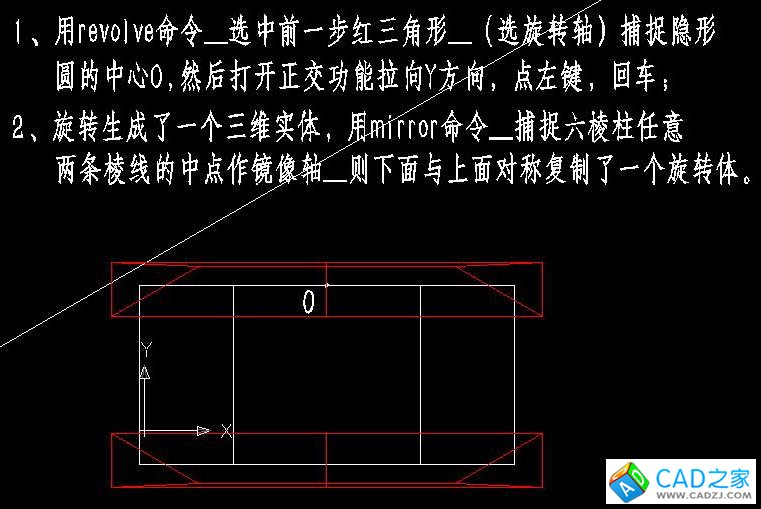

第三步：
第四步：

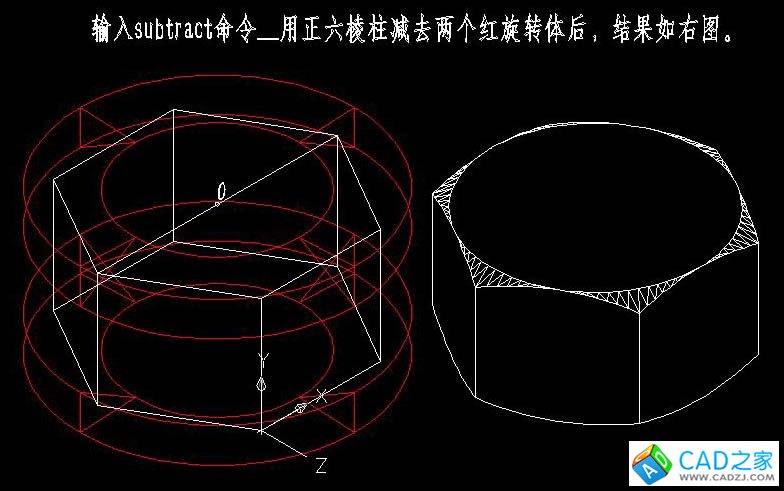

第五步：

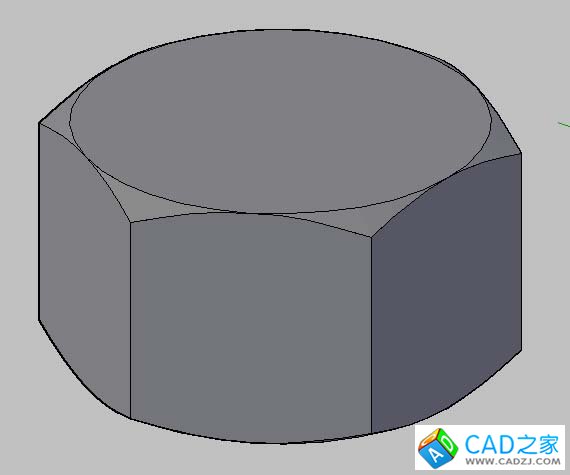

著色圖
說明：第三步、第四步如果熟練的話，可以直接在三維視角中進行
