命令行：Spline（SPL）

菜  單：[繪圖]→[樣條曲線（S）]

工具欄：[繪圖]→[樣條曲線]

樣條曲線是由一組點定義的一條光滑曲線。可以用樣條曲線生成一些地形圖中的地形線、繪制盤形凸輪輪廓曲線、做為局部剖面的分界線等。

2.操作步驟

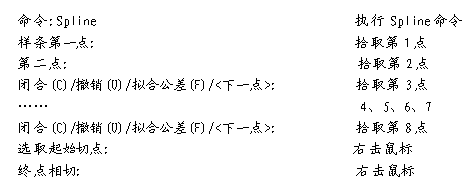

用樣條曲線繪制一個S型，按如下步驟操作，如圖 3-19：

樣條曲線命令的選項介紹如下：

閉合(C)：生成一條閉合的樣條曲線。

擬合公差(F)：鍵入曲線的偏差值。值越大，曲線就相對越平滑。

起始切點：指定起始點切線。

終點相切：指定終點切線。
