1.命令格式
命令行：Revcloud
菜 單：[繪圖]→[修訂云線（V）]
工具欄：[繪圖]→[修訂云線]
云線是由連續圓弧組成的多段線。用于檢查階段時提醒用戶注意圖形中圈閱部分。
2.操作步驟

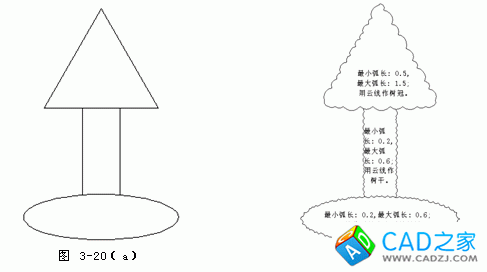

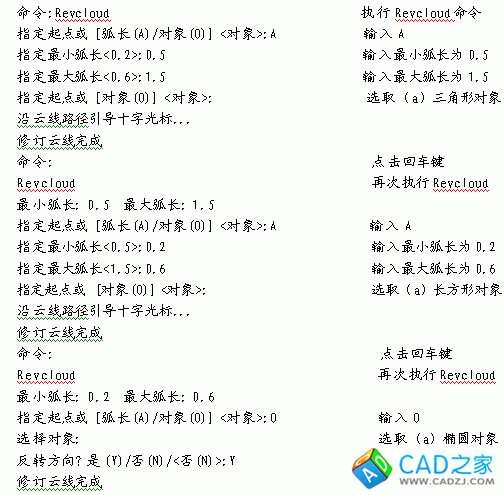

用云線繪制一棵樹，把圖3-20（a）轉化為圖3-20（b），按如下步驟操作：
|
|
|
云線命令的選項介紹如下：
弧長(A)：指云線上凸凹的圓弧弧長。
對象(O)：選擇已知對象作為云線路徑。
3.注意@
云線對象實際上是多段線，可用多段線編輯（Pedit）編輯。
