第三部分

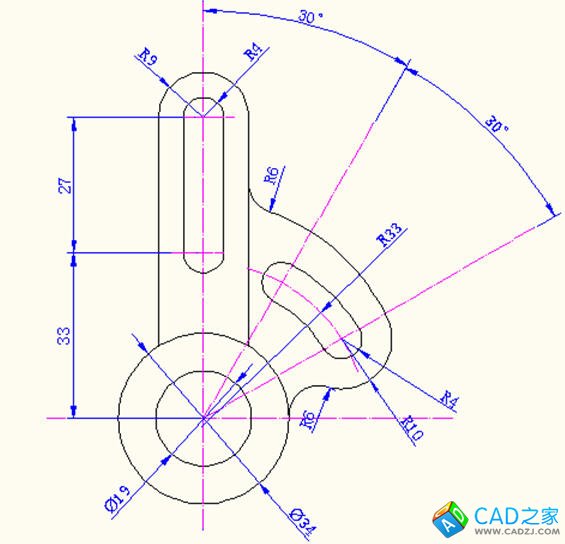

3-1  圖：

審圖：需要三個圖層，分別為繪圖、尺寸標注、輔助線圖層圖層；本圖包括四個主要部分兩同心圓和上部的圓和直線線框、右邊的相切圓弧、由兩圓和兩段圓弧相切的曲線圖形。

繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層，通過相應尺寸和旋轉角度畫出各條輔助線，畫左下兩同心圓和上部的三個圓利用正交模式和對象捕捉中的切點畫出四條豎直直線，修剪多余線段；畫出R33的輔助線，定位出各個圓心坐標完成兩圓和兩段圓弧相切的曲線圖形（右里面的圖形），修剪多余線段；作R10的圓，再作R6的圓與兩圓相切，作一大圓與R10的圓外切，再完成其他圓弧的相切，修剪多余線段；最后進行尺寸標注。

重點難點：輔助線的定位、各圓心的確定，各圓的相切、多余線段和圓弧的修剪、尺寸標注的布置。

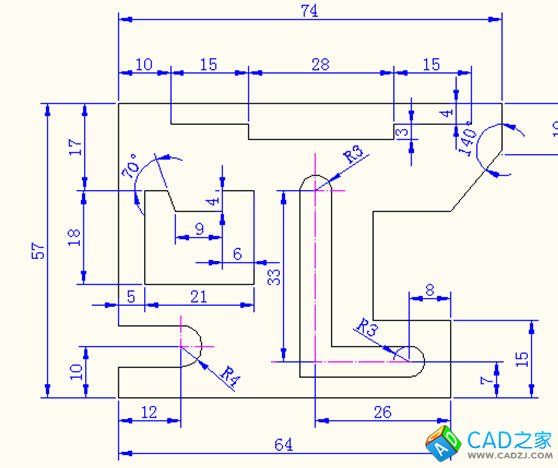

3-2  圖：

審圖：需要三個圖層，分別為繪圖、尺寸標注、輔助線圖層圖層；本圖包括四個組成部分，外框和里面三個圖形，相關輔助線、線段、圓尺寸都可確定。

繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層，先畫出輔助線，再由相關尺寸畫出外框，再通過坐標計算確定里面圖形的起點坐標（5，22）依次畫出各線段，先畫兩圓再畫與之相切的直線再修剪即可；最后進行尺寸標注。

重點難點：直線與圓的相切、相關坐標的計算、斜線段的畫法。

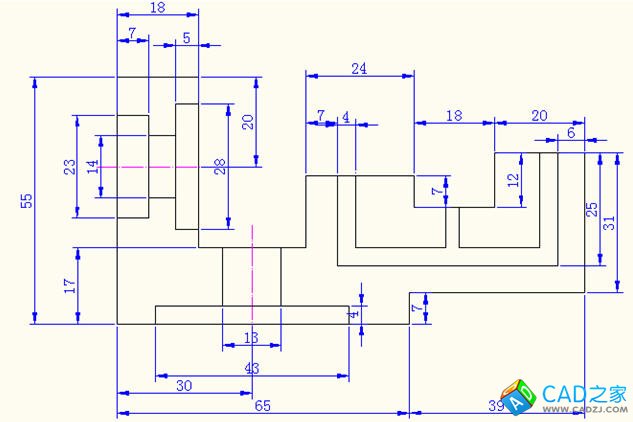

3-3  圖：

審圖：需要三個圖層，分別為繪圖、尺寸標注、輔助線圖層圖層；這個圖的先繪制外框，其余主要采用OFFSET命令和相應尺寸依次畫出。

繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層；繪制輔助線，利用計算的坐標和原圖給的相應線段尺寸完成外框；里面的圖形可通過計算相對偏移量來進行相應的偏移即可依次完成各線段的畫法，修剪多余線段；最后進行尺寸標注。

重點難點：各尺寸的計算、各偏移量的確定、輔助線的繪制、多余線段的修剪。

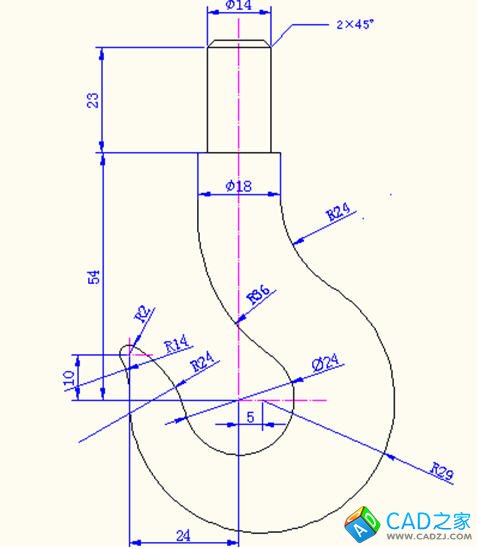

3-4   圖：

審圖：需要三個圖層，分別為繪圖、尺寸標注、輔助線圖層圖層；本圖主要是圓的相切和多余圓弧的修剪，相關圓的圓心、半徑的確定。

繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層；確定相關尺寸繪制輔助線，先作直徑24和R29的圓，再畫出圖形上部的矩形框和倒角部分；再作R24和R36的圓分別與豎直直線和前面兩個圓相切，修剪多余線段和圓弧。用同樣的方法畫左側的圓R2和相關的相切圓再修剪多余圓弧即可完成，最后進行尺寸標注。

重點難點：各圓圓心的確定、使用畫圓中的T 畫相切圓、相關的尺寸定位、直徑和倒角的標注。

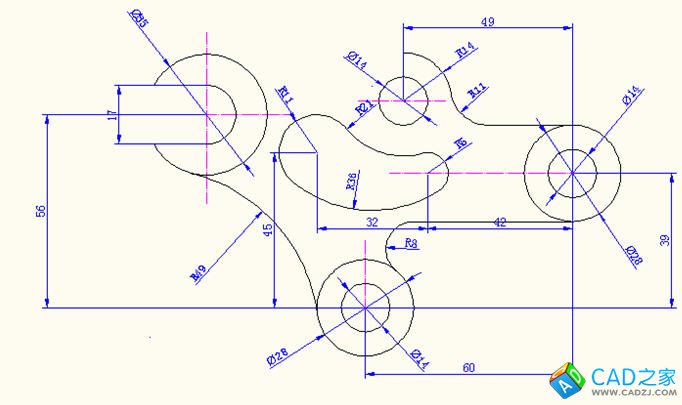

3-5   圖:


審圖：需要三個圖層，分別為繪圖、尺寸標注、輔助線圖層圖層；本圖主要是圓的相切和多余圓弧的修剪，相關圓的輔助線、圓心、半徑的確定。

繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層；確定相關尺寸繪制輔助線，先畫兩部分直徑為14、28 的兩圓，再畫直徑為17、35的兩圓，分別使用通過象限點畫水平線與圓相切、使用畫圓中的T 畫相切圓完成各部分的直線和圓弧相切；圖形的中間部分為兩個圓與兩段圓弧相切，畫法與之前相同。圖形最上部圓心的確定是使用輔助線畫法來確定，依次可以完成相關圓和圓弧的相切；修剪多余的線段和圓弧即可完成整個圖。最后進行尺寸標注。

重點難點：相關的輔助線尺寸定位、各圓圓心的確定、使用畫圓中的T 畫相切圓、修剪多余的線段和圓弧、尺寸標注的布置。

總結和心得體會

時光飛逝，歲月如梭，轉眼間我們的CAD課程學習也接近了尾聲。這是一門非常實用的課程，知識由淺到深，前面很多的基本操作是比較簡單易懂的，后面的綜合繪圖有點麻煩，但只要按照正確的步驟繪圖也是可以完成的。書本上需要記得的東西很多，但是真正在電腦上繪圖時可以容易找到相關命令。我想，要學好這門課程也是不容易的，還得多練習，正所謂“繪圖之道，唯有于勤；成圖之妙，唯有于思”繪圖的中心思想就是：用盡可能少的操作完成盡可能多的要求。以下是我在老師的帶領下所獲得的一些心得和體會。

經過一個學期的學習，我從畫最簡單的直線，畫圓，到畫涂層，再到標注，從最基本的命令line、矩形、圓到后面的偏移、鏡像、旋轉、拉伸等等，一點一滴地學到了很多關于CAD的知識和技巧，也從一個對于CAD什么都不懂的門外漢變成一個能夠獨自完成一些比較簡單的圖形的行內人士了。不過想要學好CAD并非一朝一夕，因?yàn)橄胍馨袰AD運用熟練必須靠更多的練習，而不是一時半會就能完成的。因?yàn)镃AD也是有它的難度所在的，沒有長時間的練習是難以成為一個CAD的高手的。

總的說來，對于CAD，僅僅是知道，了解怎么去使用它是遠遠不夠的，還要時常的練習使用，才能熟能生巧。對于學習CAD，練習時非常重要的。當然，CAD作圖的時候，嚴謹、認真也是很重要的。

對于畫CAD先對復雜的圖形，我們只有嚴謹、認真、仔細地完成每一個步驟，注意每個細節，更多思考以尋求最快速的畫法技巧，才能更多節約時間，而且要做到觸類旁通。否則很可能在某一步弄錯一個數據或者某個位置的定位使得最后整個圖都不正確，只好全部重做。所以就算我們已經能夠熟練使用CAD了以后還是要認真仔細的對待每一個數據，重視每一步的操作步驟，以免發生這樣的錯誤。繪圖不僅要練要思還要總結，為以后提高畫圖速度打下基礎。

在這里我由衷地感謝任老師細心、耐心的指導，嚴謹、認真的講解著每一個知識點和每一個細節，讓我學習到了很多CAD的知識和技巧。

再次非常感謝謝老師的指導，祝您生活幸福，家庭幸福美滿，事業有成。
