用于機構分析與合成的運動模擬

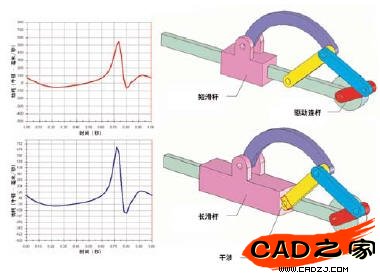

圖4用戶可以輕松地檢測和更正滑桿和驅動連桿之間的干涉。

工程師可以將簡單機構（如上述的橢圓規或翻轉滑桿）表示為2D機構。雖然進行手動分析比較困難且耗時，但工程師們確實找到了分析結果的方法。但是，3D機構（即使是簡單機構，如圖5所示）迄今還未建立分析結果的方法。運動模擬卻可以在幾秒之內輕松地解決這一問題，這是因?yàn)檫\(yùn)動模擬是專為處理任何復雜程度的機構（無論是2D還是3D）而設計的。機構可能包含大量的剛性連接裝置、彈簧、阻尼器和相觸面組，但求解時間方面幾乎不作任何判罰。例如，雪地車前懸架（圖6）、健身器（圖7）或CD驅動器（圖8）等的運動可能會像翻轉滑桿一樣易于模擬。

圖5“手動”分析簡單3D機構非常困難，但使用運動模擬卻易如反掌。

圖6雪地車的前懸架由大量包含彈簧和阻尼器的連接裝置組成。

圖7健身器設計受益于運動模擬，它在該設計中用于優化各步驟的運動軌跡以及計算用戶生成的功率。

圖8CD驅動器是一種復雜的機構，但仍可以使用運動模擬輕松地進行分析。
