構造線是兩端無限延伸的直線，可以用來作為創建其他對象時的參考線，執行一次構造線命令可以連續繪制多條通過一個公共點的構造線。

一、啟動繪制構造線命令xline。

1、【繪圖】菜單欄——“構造線”。2、在“繪圖”工具欄上單擊“構造線”圖標。3、在命令行中輸入xline或xl并回車。

二、繪制構造線。

在命令行中輸入xl并回車，命令行提示如下所示。

命令: xl XLINE 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:

1、指定點：通過指定兩點來確定一條構造線。在提示下，指定一點作為構造線的基點，同時被定義為構造線的中點或多條構造線的公共點。

2、水平(H)：選擇該選項，在繪圖區內指定一點后，繪制一條通過該點且與UCS（用戶坐標系）的X軸平行的構造線。

3、垂直(V)：選擇該選項，在繪圖區內指定一點后，繪制一條通過該點且與UCS的Y軸平行的構造線。

4、角度(A)：選擇該選項，在繪圖區內指定一點，AutoCAD自動按照輸入的角度繪制一條通過該點的構造線。

（1）繪制一條與X軸夾角60°的構造線，命令行提示如下所示：

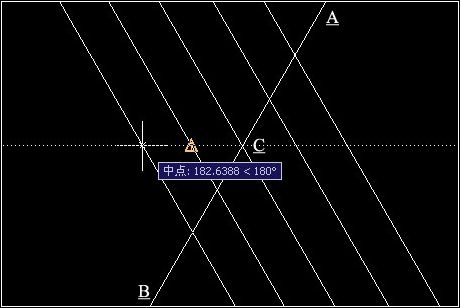

（2）繪制一系列的與直線AB成夾角60°的構造線，命令行提示如下所示：





所有構造點只能在圖中所示的虛線上選擇。

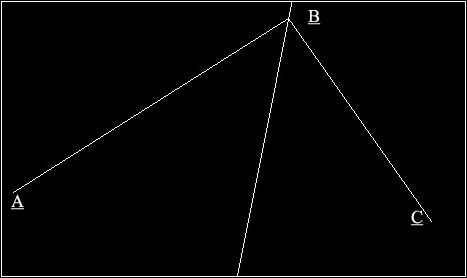

5、二等分(B)：指定角的頂點為構造點，以角的起點和終點的角平分線為方向，繪制一條構造線，就是類似于角的平分線。命令行提示如下所示：





6、偏移(O)：繪制與選定的直線對象平行且偏移指定的距離的構造線。
