打開AutoCAD
1. 運用直線（line）命令,繪制兩條相交直線
2. 以兩條直線的交點為圓心，150為半徑繪制一個圓
   以上個圓的圓心為圓心，125為半徑繪制一個圓
   以上個圓的圓心為圓心，115為半徑繪制一個圓
   以上個圓的圓心為圓心，105為半徑繪制一個圓
   以上個圓的圓心為圓心，75為半徑繪制一個圓
   以上個圓的圓心為圓心，45為半徑繪制一個圓
   以上個圓的圓心為圓心，29為半徑繪制一個圓）
3. 以垂直的直線與半徑為75圓的交點為圓心，17.5為半徑繪制一個圓
   將半徑為17.5的圓以兩條相交直線的交點為陣列的中心點陣列6個，并刪除半徑為75的圓,
4. 以半徑為150的圓和水平線的左交點為第一點畫一條與水平線成15角的線
   以半徑為150的圓和水平線的左交點為第一點畫一條與水平線成-15角的線
   并修剪掉多余的線
   結(jié)果如下圖

5. 將組成齒形的三部分（兩段線和一小段弧）以兩相交直線的交點為陣列的中心點,陣列22個,并   修剪掉多余的弧線。如下圖

6. 繪制鍵槽：
   使用偏移命令（offset），偏移距離為10，將垂直的直線向左側(cè)、右側(cè)各偏移一條
   使用偏移命令（offset），偏移距離為35，將水平的直線向上偏移一條
   刪除水平和垂直的中心直線。

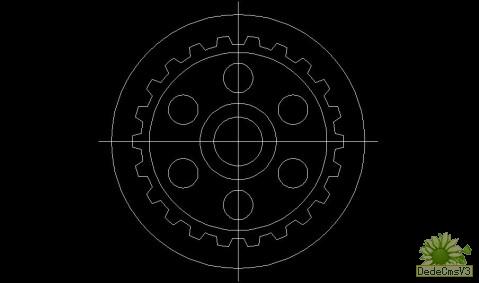

   運用修剪命令（trim），修剪出鍵槽的形狀,如下圖

7. 以齒輪的中心為圓心，再繪制一個125為半徑的圓。
8. 使用面域（region），選擇所有的對象，將所繪制的圖形生成12個面域。
9. 在任意一工具欄上右擊，打開著色、實體、實體編輯、視圖等工具條
10.運用實體編輯工具條上的“差集”（subtract）命令，用半徑為150的圓生成的面域減去齒形的輪廓所生成面域；用半徑為105的圓生成的面域減去半徑為45的圓生成的面域；用半徑為125的圓（最后畫的）生成的面域減去剩余的所有面域(6個小圓，1個鍵槽).

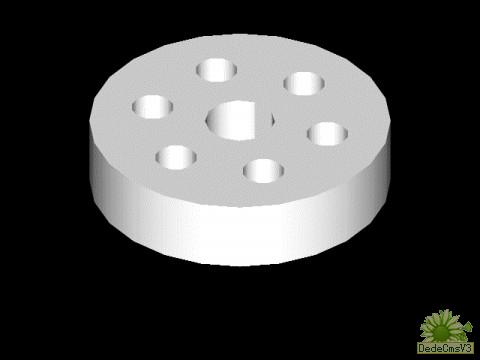

11.選擇實體工具條上的拉伸（extrude）命令，將半徑125的面域減掉6個小圓，1個鍵槽的剩余部分拉伸高60，

角度為0；

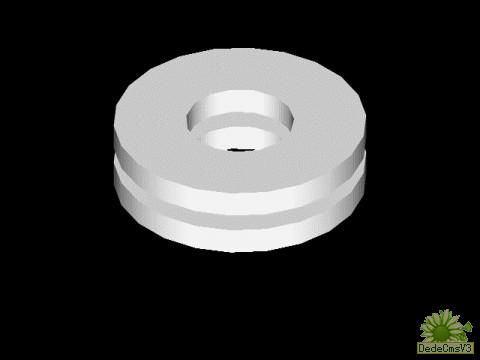

12.將半徑為105的圓生成的面域減去半徑為45的圓生成的面域的剩余部分拉伸高22.5，角度為0;運用復制（copy）命令將高度為22.5的對象在z軸方向向上37.5復制1個;

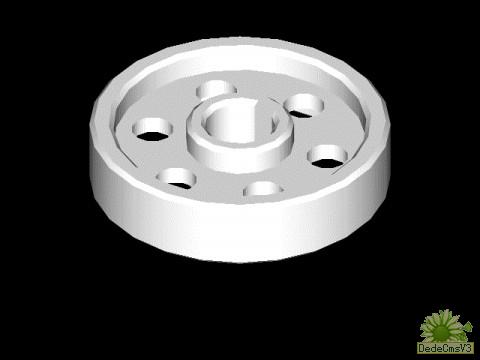

13.運用實體編輯工具條上的“差集”（subtract）命令，用高度為60對象減去高度為22.5的兩個對象.
14.運用倒角(chamfer)命令,指定基面的倒角距離: 4,指定其他曲面的倒角距離 : 4 ,給齒輪毛丕倒角

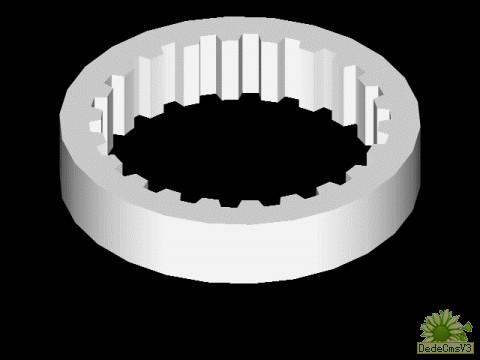

15.將半徑150的圓修剪后的面域拉伸60



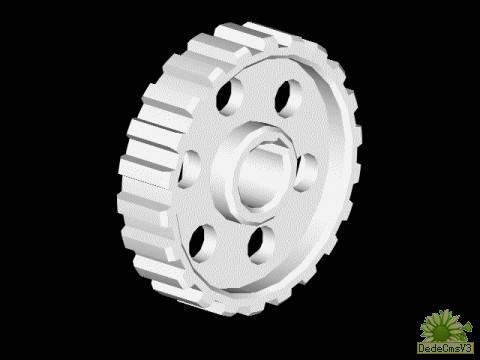

16.運用實體編輯工具條上的“差集”（subtract）命令，用倒角后的毛丕減去最后拉伸的對象。
