中望3D是國內知名的CAD軟件廠商中望公司推出的高端三維CAD軟件，也是一款功能非常強大的三維CAD軟件。中望3D獨創混合建模技術，擁有強大的曲面造型功能以及高效的逆向工程能力……中望3D被廣泛應用于航空航天、汽車、模具、機械工業、電子電氣和消費品等領域，深受廣大用戶的歡迎。今天就為大家介紹一下中望3D的形位公差功能。

在機械設計中，常常要用到形位公差，在支持客戶的過程中也遇到客戶咨詢中望3D中如何進行形位公差的標注，在這里就我知道的做一個簡單的描述。

形位公差的定義

零件加工后，不僅存在尺寸誤差，而且會產生幾何形狀及相互位置的誤差。圓柱體，即使在尺寸合格時，也有可能出現一端大，另一端小或中間細兩端粗等情況，其截面也有可能不圓，這屬于形狀方面的誤差。階梯軸，加工后可能出現各軸段不同軸線的情況，這屬于位置方面的誤差。所以，形狀公差是指實際形狀對理想形狀的允許變動量。位置公差是指實際位置對理想位置的允許變動量。兩者簡稱形位公差。

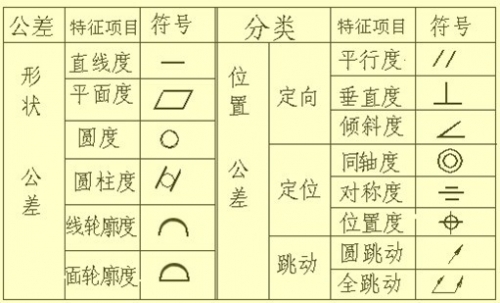

形位公差項目符號及分類如下表：

如何在中望3D中標注

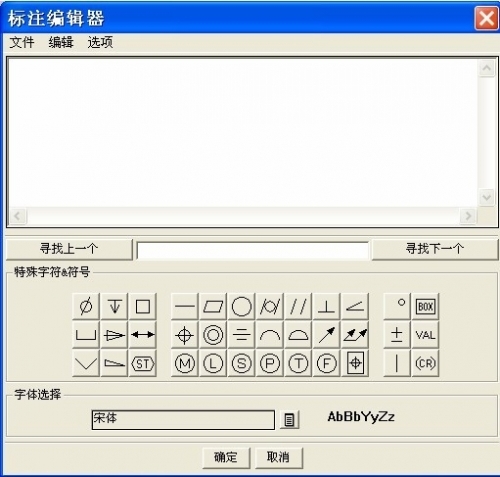

在中望3D工程圖中，我們可以方便的標注形位公差。命令如下：標注—形位公差標注—標注編輯器，下圖就是標注形位公差的界面：

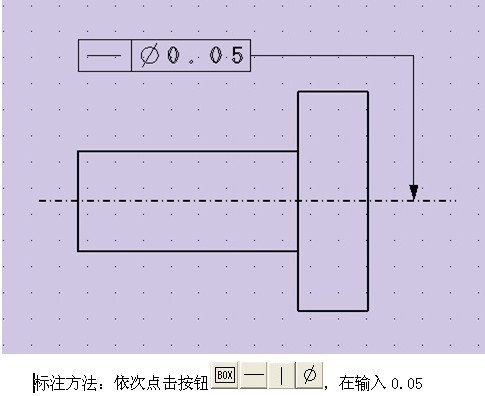

首先我們看一個簡單的標注：

注釋為：整個零件的軸線必須位于直徑為公差值0.05 的圓柱面內

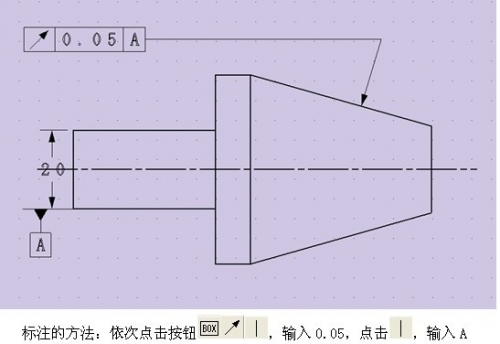

接下來我們看另外一個案例：

注釋為：圓錐表面繞基準軸線作無軸向移動回轉時，在任一測量圓錐面上的跳動量均不得大于公差值0.05

值得注意的是：基準平面的標注與國標有一定的區別，還需要做一定的修改。
