proe的3D轉換2D的相關性是非常一個優秀的功能，因?yàn)槟阒恍枰?D，2D圖就跟著變了。假如我們改一次模或者更改一次設計，還要去CAD中更改2D，浪費時間而且不好管理自己設計數據。這個前提是3D和2D的名稱要一模一樣，不能是中文。然后就是要設置好proe的工作目錄，這個很關鍵的了。這些都是基礎，提下就是要養成良好的設置工作目錄的習慣。

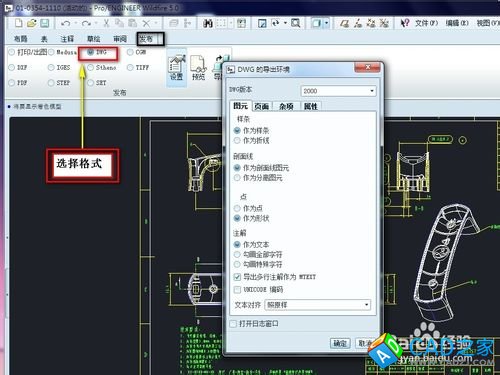

proe4.0的2D導出導出CAD和PDF文件的時候選擇保存副本就行了，選擇相應的格式會出現對話框。proe5.0改進了，在導出里。第一步：選擇“發布”-選擇你想要導出的格式-然后點設置。

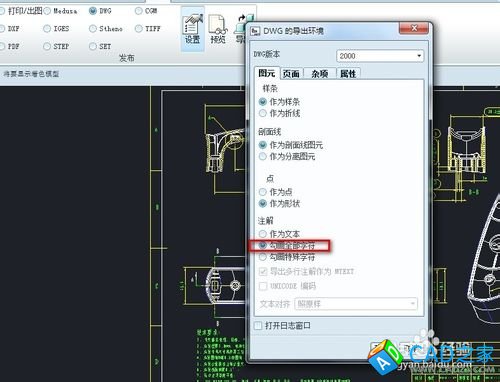

第二步：設置DWG或DXF的參數。這個就把注釋里的“作為文本”改為“勾畫全部字符”。

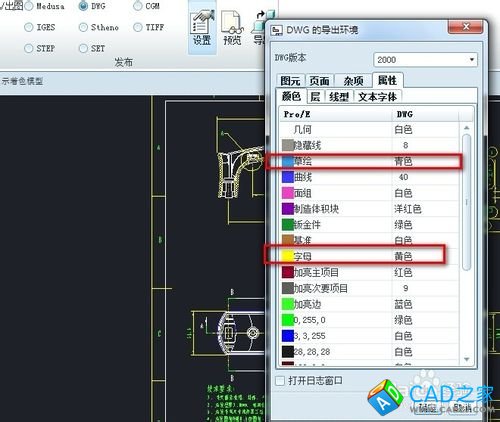

第三步：注意點就是如果不想在CAD改顏色，可以在屬性里改。這個我一般是全部改好的。當然CAD如果用的比較熟練的可以在CAD里改，無關緊要的。

第四步：設置完成后，點確定，然后再點“導出”即可完成。
