您的位置：網站首頁 > Proe教程

stp或iges文件導入proe5.0無參考平面怎么辦

時間:2014-06-22 15:41:51 來源:未知

其他三維軟件導入到proe5.0中，經常會遇到stp格式或者iges格式導入proe無參考平面，那么stp或iges文件導入proe5.0無參考平面怎么辦？

方法1：系統產生

  1.

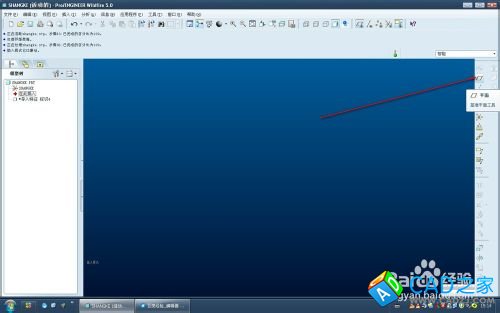

    拖動紅色箭頭到模型的上面。

    stp或iges文件導入proe5.0無參考平面怎么辦？

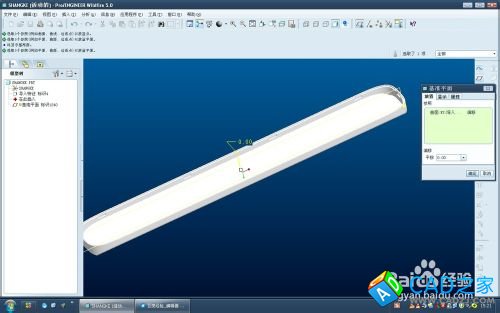

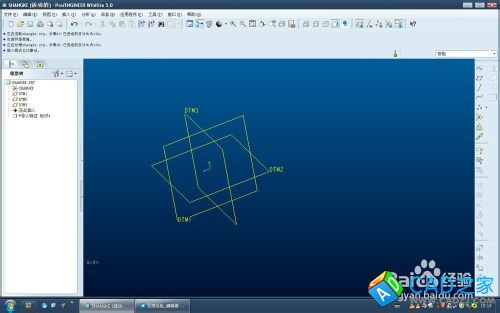

  2. 點擊參考平面命令，會出現三個互相垂直的參考平面。

    stp或iges文件導入proe5.0無參考平面怎么辦？
    stp或iges文件導入proe5.0無參考平面怎么辦？
  3.

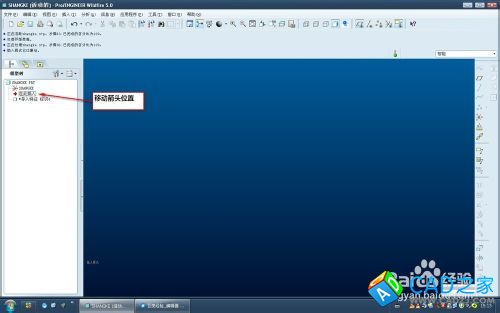

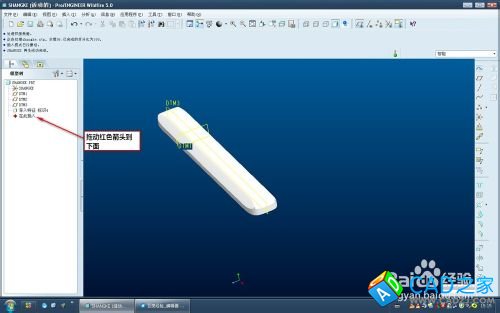

    拖動紅色箭頭到模型樹下面。即可完成三個平面的快速創建。

    stp或iges文件導入proe5.0無參考平面怎么辦？


方法2：自己命名

  1.

    直接選取參考平面，然后選擇你想要的平面即可。

    stp或iges文件導入proe5.0無參考平面怎么辦？


注意事項

  • 自己命名往往具有局限性，因為還需要量尺寸，確定中心位置。

  • 如產品模型沒平面，自己命名不可以實現。
