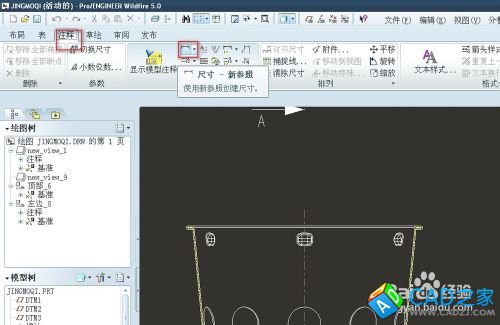

切換到“注釋”界面，然后選擇“尺寸”圖標。

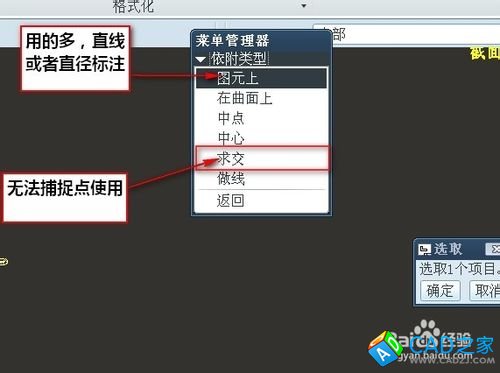

彈出對話框，用的最多而且實用價值高的就是圖元和求交。圖元可以說可以標注80~90%的尺寸，如果無法確認交點，可以用求交確認位置。

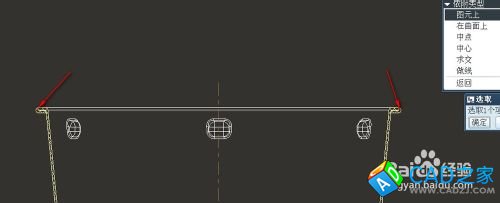

鼠標左鍵選擇2個點

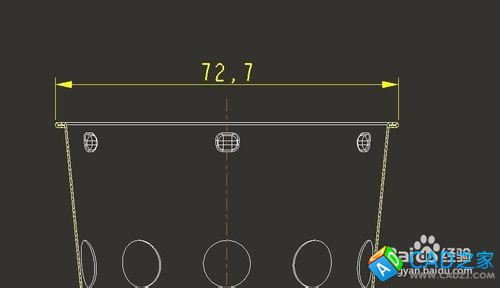

鼠標中鍵在空白處點擊下，選擇“水平”。有時候如果是直接是兩條直線，就不會有這個對話框，直接標注就行。

前面的選擇跟直線或者兩點之間的標注是一樣的。

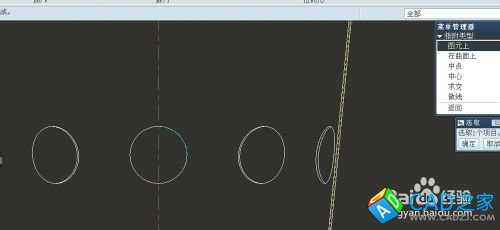

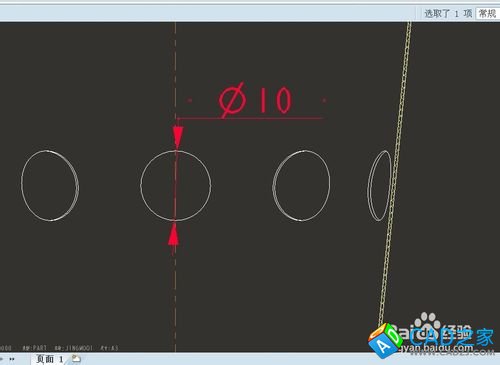

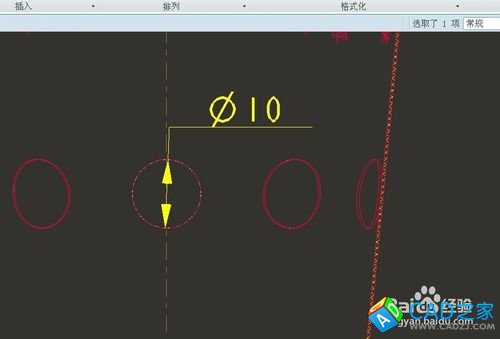

這一步比較關鍵。就是需要選擇圓后鼠標左鍵雙擊，鼠標中鍵空白處點擊就行。

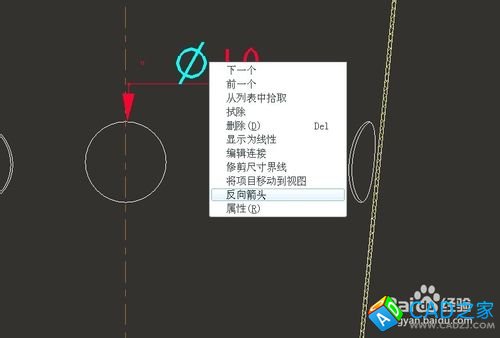

可以更換箭頭的朝向。右鍵長按，反向箭頭。再右鍵長按-反向箭頭。就可以切換到外面了。
