Proe5.0工程圖教程：怎么局部放大視圖

時間:2014-06-29 21:18:26 來源:未知

我們在標注proe5.0的工程圖的時候發現某個位置特別小，不好標注尺寸，需要放大了才能更加清晰的表達我們想要的尺寸。那么怎么在proe的工程圖中局部放大某個地方然后標注了。

proe5.0工程圖教程：[5]怎么局部放大視圖

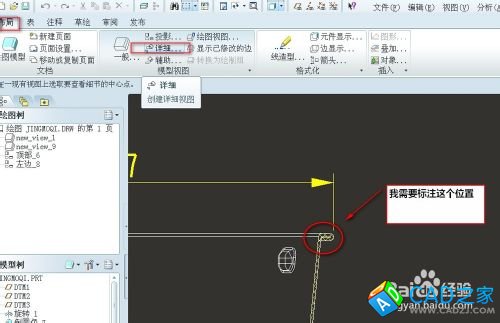

  1. 切換到“布局”對話框，然后選擇詳細。確認想要放大的地方。
  2. proe5.0工程圖教程：[5]怎么局部放大視圖

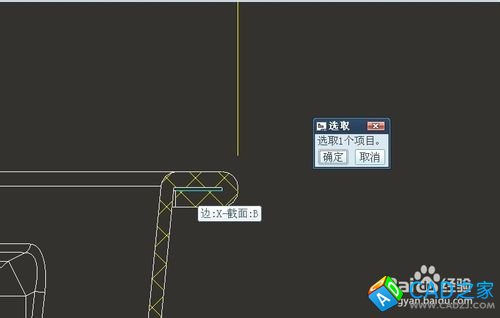

  3. 在你想要的表現的地方的內部隨便選擇一個點作為起始點。

    proe5.0工程圖教程：[5]怎么局部放大視圖

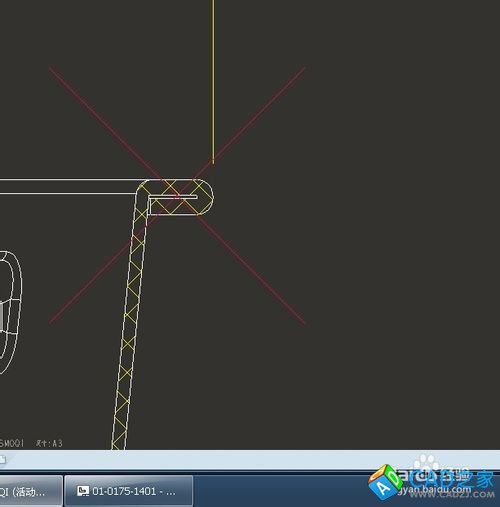

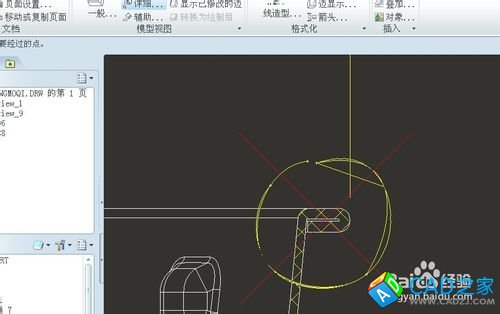

  4. 點擊鼠標左鍵會出現一個十字架，然后再點擊鼠標左鍵，然后依次點擊畫輪廓圖（這個輪廓一定是封閉的，快封閉的時候確認就行。）

    proe5.0工程圖教程：[5]怎么局部放大視圖
    proe5.0工程圖教程：[5]怎么局部放大視圖

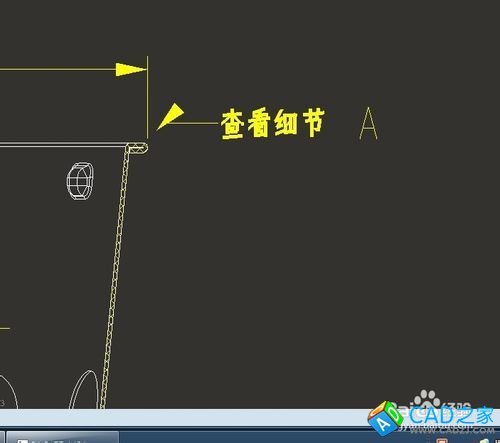

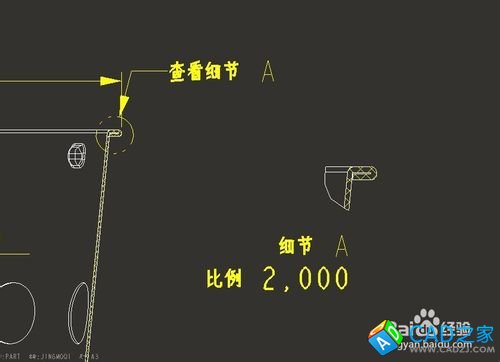

  5. 然后出來一個查看細節(中鍵確認)，然后在空白區域鼠標左鍵點擊下并確認，就出來了放大視圖。放大的視圖默認是放大了2倍。

    proe5.0工程圖教程：[5]怎么局部放大視圖
    proe5.0工程圖教程：[5]怎么局部放大視圖
  6.

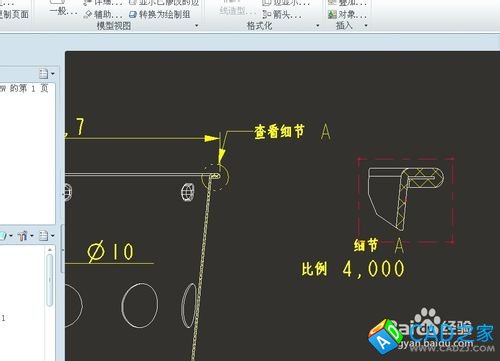

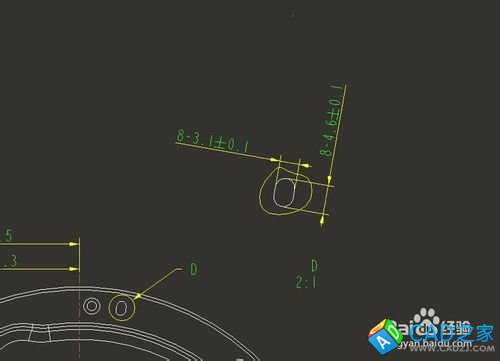

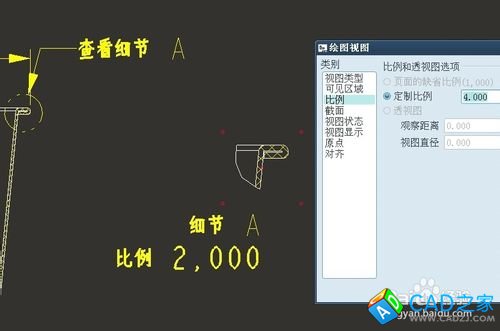

    更改放大倍數，如果覺得還是太小，可以雙擊放大視圖，然后更改比例。

    proe5.0工程圖教程：[5]怎么局部放大視圖
    proe5.0工程圖教程：[5]怎么局部放大視圖
