Proe5.0工程圖教程：怎么標注公差的圖文說明

時間:2014-06-29 21:22:55 來源:未知

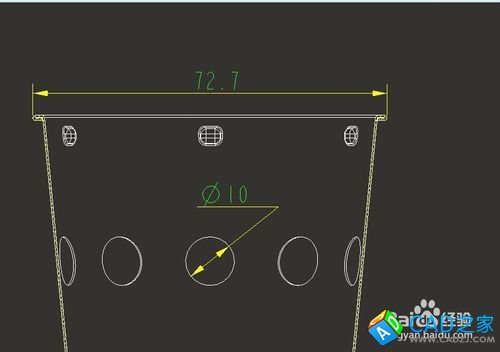

proe5.0的工程圖尺寸標注完成了，圖紙并沒有完成，還要給尺寸加上公差。

proe5.0工程圖教程：[7]怎么標注公差

更改繪圖選項

  1.

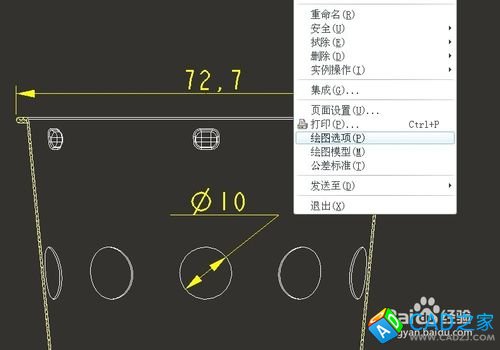

    先更proe5.0的繪圖模板，以保證我們的圖是數字小數點不是逗號。

  2.

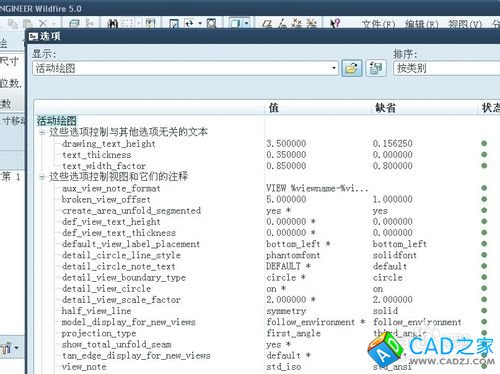

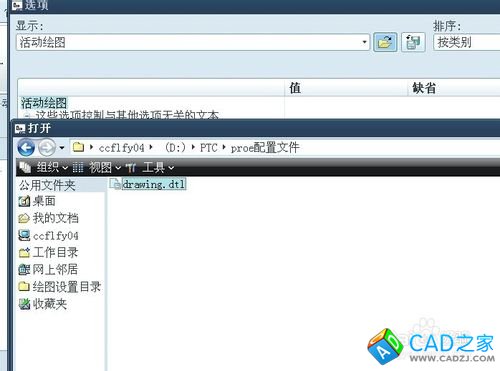

    文件-繪圖模板，然后選擇已經下載好的繪圖模板的配置。

    proe5.0工程圖教程：[7]怎么標注公差
    proe5.0工程圖教程：[7]怎么標注公差
  3.

    確認后，發現我們之前的逗號已經更改過來了。

    proe5.0工程圖教程：[7]怎么標注公差
    proe5.0工程圖教程：[7]怎么標注公差


尺寸正負公差怎么標

  1.

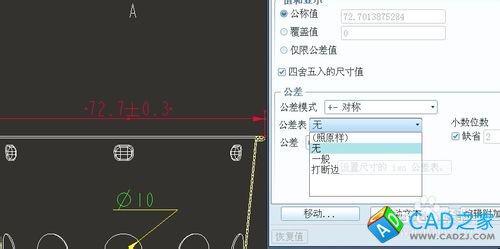

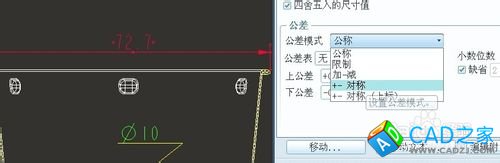

    雙擊尺寸，在對話框里選擇公差模式為“對稱”，公差表為“無”。然后輸入你的公差0.3

    proe5.0工程圖教程：[7]怎么標注公差
    proe5.0工程圖教程：[7]怎么標注公差
  2.

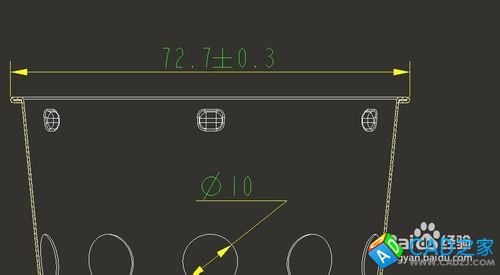

    鼠標中鍵確認即可。

    proe5.0工程圖教程：[7]怎么標注公差

添加前綴和后綴

  1. 有很多相同的孔的時候，我們需要在尺寸前面增加數字來代表這個是相同尺寸規格。

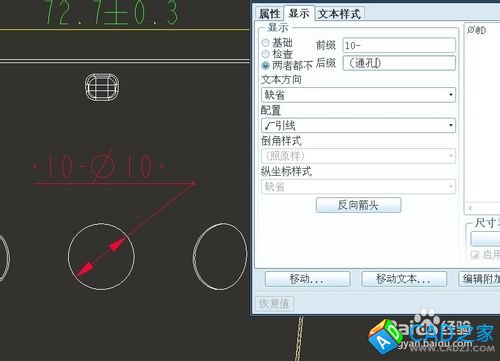

  2. 雙擊尺寸，切換到顯示，然后在前綴和后綴中輸入一些自己需要表達的意思。

    proe5.0工程圖教程：[7]怎么標注公差

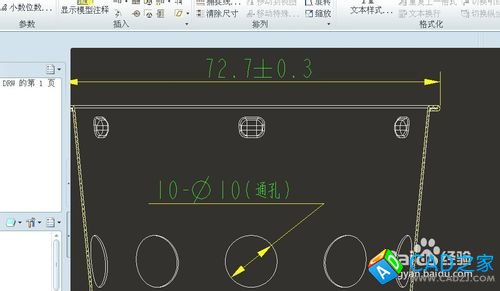

  3. 點擊“確定”，即可表現出來完整的尺寸公差。

    proe5.0工程圖教程：[7]怎么標注公差
