在Proe鈑金工程圖中添加展開視圖的操作方法

時間:2014-07-01 07:11:58 來源:未知

在proe鈑金工程圖中添加展開視圖之前必須先在模型創建鈑金的平整狀態。

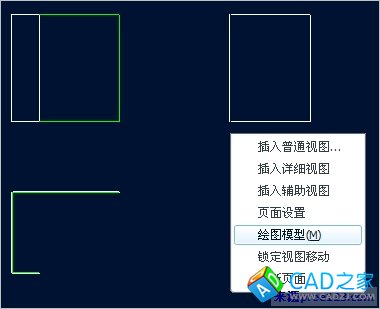

1、如圖1的工程圖中已經創建了成形鈑金的三個視圖，請在空白區域點擊右鍵選擇“繪圖模型”。

圖1

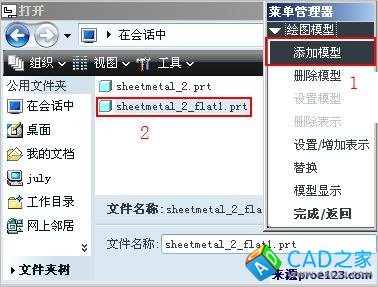

2、選擇“添加模型”->選擇當前鈑金模型平整狀態模型，如圖2.

圖2

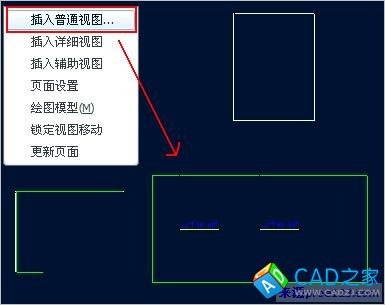

3、第2步已經把平整狀態模型添加到當前工程圖中，只需要創建一般視圖即可把展開視圖添加進來，如圖3.

圖3

4、可以雙工程圖右下角“標簽”進行切換當前工程圖對應的模型，如圖4.

圖4
