以前的SolidWorks Simulation(COSMOS Works)中有一個很好的功能-設計情形,此功能能夠快速的對范圍值進行系列分析,分析對比出不同的數值時,結果的差異.在SolidWorks 2010中,此功能被設計算例替代
下面以一個小例子演示其過程:
1 分析流程

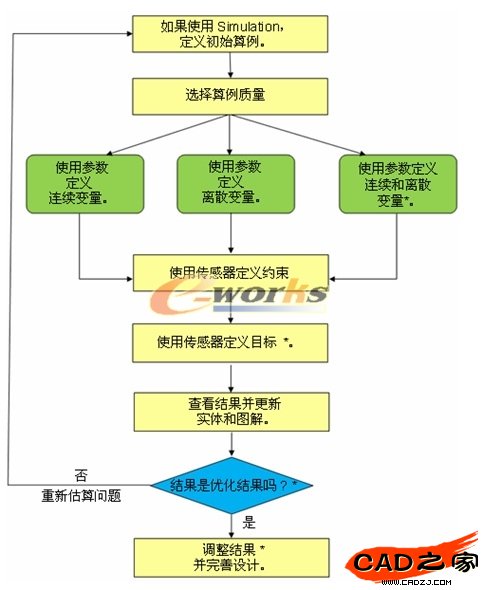

    設計算例的分析流程圖如下:

    根據其流程圖,其分析過程大致如下：
    首先建立一個模擬算例，然后添加一個設計算例，在設計算例中，定義各個變量條件，然后在模擬算例中關聯設計算例的變量條件。然后在設計算例中，定義約束與設計結果的目標，如果需要優化，請點選優化。
2 實例演示

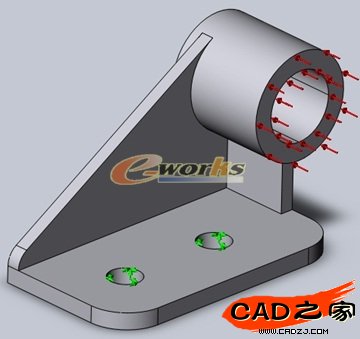

    打開SolidWorks Simulation在線指導教程->靜態指導教程->零件分析中的默認的靜態實例Tutor1.SLDPRT。在（默認在安裝目錄的SolidWorks文件夾下的Simulation文件夾下的Examples文件夾下：如示例路徑：C:Program FilesSolidWorks Corp 2010 SP3.1SolidWorksSimulationExamples ）

2.1 定義模擬算例
    按照在線指導教程教程中的設置，定義所有的設置過程，定義完畢如下：
