§5 概 述

    置讓：可以在單一的文件中對零件或裝配體生成多個設計變化。配置提供了簡便的方法來開發與管理一組有著不同尺寸、零部件、或其他參數的模型。配置的概念基本上和pro/e的family table 相似。

    配置的應用：配置主要有如下幾個方面的應用：

    1、在兩個特征相同的零件中，某些尺寸不一樣。如自己建立標準件庫
    2、同一零件的不同狀態：如需要開模的零件。模具是一個配置，加工后是一個配置
    3、相同產品的不同系列的需要：如同一產品中，對某零件、部件使用不同的方案。
    4、特定的應用需要：可以簡化模型，應用于零件的有限元分析（FEM）；另外，可能需要特殊的模型用于快速成型(RP)
    5、改善系統性能：對于很復雜的零件，可以考慮壓縮一些特征，以便于其他特征的建立。
    6、裝配方面的考慮：當裝配零件很多，文件很大時，可以考慮壓縮一些特征，便于裝配

    配置的生成方法：要生成一個配置，先指定名稱與屬性，然后再根據您的需要來修改模型以生成不同的設計變化

    1、在零件文件中，配置使您可以生成具有不同尺寸、特征和屬性的零件系列。
    2、在裝配體文件中，配置使您可以生成

    ●通過壓縮或隱藏零部件來生成簡化的設計
    ●使用不同的零部件配置、不同的裝配體特征參數或不同的尺寸來生成裝配體系列

    1.手工生成：
    2.采用系列零件設計表：

    配置的有關術語：

    ●壓縮/解除壓縮：不要某特征或不要某零部件（裝配中）。當一個特征或零件不壓縮時，系統把它當作不存在來處理，并非真的刪除。
    ●設計表：利用設計表來控制系列零件的尺寸值。同時，可以定義特征的顯示狀態（壓縮/不壓縮）
    ●使用配置：在零件或裝配中可以使用配置，顯示不同的配置。而工程圖不可以建立配置，但可以使用零件或 裝配的不同配置

    §5.1 手工生成配置-改變尺寸值

    我們利用下面的零件生成2個配置，簡單說明以下制作過程。


    1、單擊設計樹底部的配置標簽：

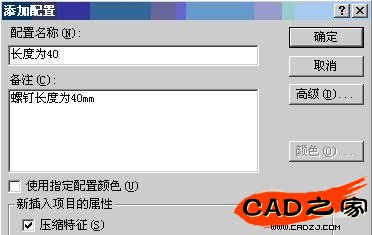

    2、在設計數中右鍵單擊零件名稱，選擇添加配置，出現添加配置對話框。分別輸入配置名稱以及你認為合適的備注內容，點擊"確定"
    3、


    4、注意此時設計樹中的內容。零件名稱后面跟隨了一個括號內容。默認前面的圖標變成了灰色，長度為40前面變成了亮色（黃色），說明如下幾個問題
    ●該零件(part1):有兩個配置，一個是默認，另一個是名稱為"長度為40"的配置
    ●該零件目前激活的配置是"長度為40"的配置。以后所作的修改為對該配置的修改
    5、


    6、我們修改"長度為40"的尺寸：雙擊尺寸28，出現修改對話框：，我們將尺寸改成40，注意：點擊"此配置"，說明修改只對該配置有效。


    7、點擊，重新生成模型
    這樣我們就作成了兩個零件：一個長度為28（默認），另一個長度為40（長度為40的配置）

    雙擊"默認"，使操作處于對默認配置的編輯狀態

    §5.2 手工生成配置-壓縮特征

    我們?nèi)匀焕蒙瞎?jié)中的零件，不過我們對默認配置添加了一個通孔。

    1、單擊設計樹底部的配置標簽：

    2、在設計數中右鍵單擊零件名稱，選擇添加配置，出現添加配置對話框。分別輸入配置名稱"無孔螺釘"以及你認為合適的備注內容，點擊"確定"，這樣我們添加了一個配置。注意此時處于黃色顯示的配置名稱為"無孔零件"，對誰編輯，就使誰處于黃色顯示狀態。

    3、點擊設計樹中的按鈕，使顯示設計樹，注意設計樹頂端的零件名后面的括號中的配置的名稱--"無孔螺釘"

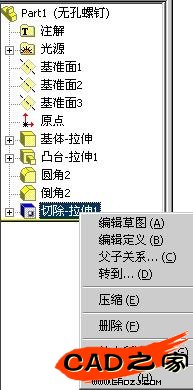

    4、右鍵單擊"切除-拉伸1"，選擇壓縮，即可實現該配置中沒有通孔特征
