1.1在上視圖基準面繪制1800mm*1400mm矩形2D草圖

    1)選擇上視圖基準面繪制草圖，選擇矩形命令，繪制任意尺寸矩形。

    2)選擇"智能尺寸"命令，標注如圖4所示的尺寸，以矩形任意相對稱的兩個邊的中點繪制中心線。

    3)選擇"添加幾何關系"命令，選擇中心線和坐標原點，選擇中點，使矩形中心位于坐標原點0(見圖4)。


    1. 2繪制圓斜頂中心點位置

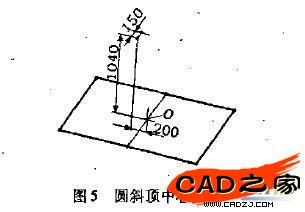

    1)選擇"草圖繪制"、"3D草圖"、"中心線"命令，以坐標原點為起點，按住"Tab"鍵，在X,Y,Z方向切換，分別繪制空間線段，如圖5所示。


    2)選擇"智能尺寸"命令，標注尺寸x =200mm,y =150mm ,z=1040mm,150mm線段的終點為圓斜頂中心點位置，如圖5所示。

    1.3創(chuàng)建通過圓斜頂?shù)?基準面1"

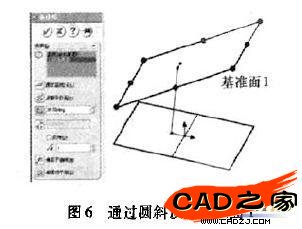

    選擇"退出草圖"命令，選擇"參考幾何體"，創(chuàng)建基準面命令;選擇通過直線，選擇15Omm直線;選擇角度，輸人傾角30°;選擇上視基準面，建立通過圓斜頂?shù)?基準面1"。如圖6所示。
