2009年4月 DS SolidWorks和合作伙伴在中國25個城市舉辦了37場Simulation Day的活動；目的是通過這些活動，使中國的企業認識并利用CAE技術，幫助企業度過經濟寒冬，走出現在的低谷。廣州宇喜咨詢科技公司在活動期間總共在廣州、深圳、佛山舉辦了3場活動，筆者參與了以上3場活動并做了現場的一個產品線的介紹；在活動期間，最大的感受是：眾多企業對CAE已經了基本的認識，但是對其具體的作用或者說對如何在企業應用沒有很好的概念，說通俗點，我們認可你，但是不知道如何去用。也就是說不知道如何將這項技術導入到企業內部，發揮作用并創造經濟效益，讓企業得到切切實實的好處。
  CAE技術或者說CAE的相關產品進入中國已經有很長的一段時間了，現在大多數企業已經知道并認可了這項技術，但是對CAE的作用及應用卻缺少了解，筆者有5年的應用CAE技術的經驗，對于如何導入并應用這項技術有一些淺顯的經驗，在這里以SolidWorks Simulation（Simulation）為例總結一下導入的過程和方法，希望能夠給大家?guī)?lái)一點收獲或思考：

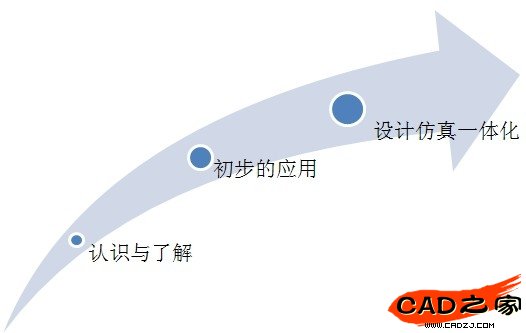

CAE應用的不同階段：

一、認識與了解階段
  要想使用并推廣一項技術，就得首先了解，CAE技術只有在人們認識和了解后才有可能在企業內部得以應用。在這個階段，企業需要做的工作有：
1：搜索和學習相關的技術資料
2：找到與本行業或產品相關的應用案例
3：對CAE軟件的作用、特點、功能、本地化、易學易用程度等都要有所認識和了解。
4：如果有條件可以把目前設計或?qū)嶋H中的一些難以找到原因的案例和問題提交給CAE服務的單位（軟件供應商、專門的CAE服務機構），看是否可以解決。
5：找CAE軟件或技術的供應商，幫助企業去分析目前企業可能存在的CAE需求以及通過這些技術的應用能夠給企業帶來的效益。
二、初步應用階段
  在這個階段，企業需要指定一個人或者成立一個部門，購買、學習一款基本的通用有限元軟件，如SolidWorks Simulation（基于SolidWorks的最易學易用的通用有限元軟件）；把企業設計、生產中遇到的問題、難點評估是否可以通過CAE技術去找到問題產生的根本原因，如果可以，通過CAE技術區分析問題產生的根本原因并制定解決方案，并及時總結和通報反饋結果。積累最基本的仿真分析經驗和原始的基礎數據。
這個階段實際就是CAE的需求分析和實踐測試階段，通過解決一些企業長期存在的一些實際問題，讓工程師、高層人士認識到CAE技術的價值。
三、設計仿真一體化
  如果第三個階段能夠有很好的成果，基于前期的成果，通過分析和調研，固化設計環節的某些分析過程，將事后分析提前到設計階段，更新設計流程，將分析過程常態化。
  這個階段要注意，因?yàn)樵黾臃治龅倪^(guò)程會從單一的某個環節看，會增加研發的周期，降低研發效率的，但是從整體的研發過程看，也許就會縮短研發周期，如減少整理物理樣機的測試次數，減少后期的設計變更等，所以，此時要注意平衡點的掌握。

CAE應用導入案例
     XX廠是一個OEM工廠，專門生產一種類型的零部件，按客戶圖紙要求進行生產，是一個典型的制造型工廠，按理說這種廠應用CAE的機會比較少，因?yàn)椴恍枰M(jìn)行零部件的設計，不存在傳統的產品設計流程（傳統設計中的CAE應用案例太多了，這里就不一一的詳述得了）。但是筆者認為，凡是有設計的地方，CAE技術就有用武之地，就能發揮作用，就看企業怎樣去挖掘和實踐。
一、認識與了解階段
  制造型企業也存在設計的，如模具設計、產品的內部結構設計等，在加入XX廠半年后，通過對起設計過程的了解，開始對設計層以及技術主管灌輸CAE技術及概念，通過一個長期存在的產品裂紋的案例CAE應用引起了高層和設計層的關注。
  案例背景：
  產品的生產過程很簡單，就是將銅片放在模具中，通過擠塑模將電木和銅片結合在一起，其中有一款產品在產品老化后，中間孔有裂紋的比例一度曾達到60%，已經不能正常生產了，為此廠內成立的攻關小組，進行了不下20余種的改進方案，但一直沒有很好的成效。
  原因分析：
  筆者在了解到此情況后，通過現場觀察和了解，通過SolidWorks的SimulationXpess（SimulationXpress），分析其擠塑中間的一個中間放氣的擠壓過程，發現孔周圍的應力很大，與現場的裂紋區域符合，所以提交了一份報告，提醒模具設計人員是否可以改進成型的過程，避免此區域的擠塑期間的接觸以免造成擠壓而產生的應力破壞。
  問題解決：
  原因分析中的報告一開始并沒有得到設計和技術管理層的認同，他們認為這個過程沒有問題，因?yàn)橛卸嗫町a(chǎn)品都是這么做的，都沒有問題。
在應用傳統的經驗在半年后仍沒有解決問題而導致生產不能進行后，某一位技術主管抱著試試的態度，采用了筆者的意見，改進了模具的結構。
應用新的模具后，現場的產品的不合格率從60%一下子就降到了不到0.5%，也就是說筆者分析的裂紋產生的原因是正確的，就是通過這樣一個簡單的案例，使得廠內的技術層對CAE技術有了一個清晰的認識，并意識到了其價值。
二、初步應用階段
      在一個簡單的案例成功后，筆者開始在產品的設計過程（雖然客戶有圖紙，但是部分產品的內部結構還是要靠自己設計）、制造過程階段導入了CAE技術。
案例1：產品設計：
案例背景：
  以前在不同內部結構的產品，通常在樣品出來前，不能確認那種結構是好的，所以通常需要同時開發3~5種樣品，通過物理測試，確認最好的一種進行批量生產，在筆者了解到此情況后，建議用CAE技術進行對比，摒棄掉物理測試。
實踐過程：
  此建議一開始并沒有得到認可，于是筆者建議選擇一個項目，然后應用CAE技術，對比物理結果和CAE結果是否一致，于是筆者使用SolidWorks Simulation（SimulationWorks）。在次期間，進行了材料參數的收集，仿真過程的初期標準化工作。
應用結果：
  實際的測試結果表明，CAE的分析結果和實際的物理測試是一致的，產品設計人員開始主動的要求學習SolidWorks Simulation軟件。
案例2：碰焊過程分析
案例背景：
  某款產品在客戶碰焊過程中，總是產生裂紋，客戶以產品不合格為理由，有求退貨。
實踐過程：
  開始傳統的經驗表明，更改電木粉可以改善此類問題，所以開始更換原材料，但是在改了10幾次后問題仍然沒有得到改善，其原因就是就沒有找到問題產生的根本原因，所以筆者建議使用CAE技術分析其碰焊過程。在使用SolidWorks Simulation 熱分析模塊模擬分析了其碰焊過程中熱應力的分布，CAE結果表明，由于產品結構的特殊性，導致碰焊過程中熱應力過于集中是產生裂紋的根本原因。
應用結果：
  憑借完整的分析報告，在經過與客戶的溝通，客戶調整了其焊接的參數，裂紋現象馬上就消失了。
  在此企業，筆者還陸續進行了沖壓，擠壓、彎鉤、輥軋等加工過程的模擬，跟實踐相結合，取得了很好的應用效果。逐漸的CAE技術深入人心，設計和技術管理人員開始主動的學習和了解此項技術，并開始考慮在流程中嵌入CAE過程，以避免后期的更改。
三、 設計仿真一體化
  通過對過去一年后CAE的應用經驗，筆者和管理層一起對產品的設計流程。模具的設計流程進行了調整，開始在設計和方案確認階段就主動的導入CAE技術，最大程度的減少量產階段的設計變更，也就是設計仿真過程一體化。
  在設計仿真一體化之后，新產品的開發成本降低到原來的1/3；彎鉤模具的設計從過去的20次/月，減低到不到1次/月；擠壓模具設計成功率從過去的35%上升到了95%，整體的開發時間從過去的60天，降低到20天。
  以上的這些數據表明，在應用了CAE技術后，縮短開發的周期，節省了開發費用，減少了設計變更，企業從里面能夠享受到實實在在的好處，如開發費用降低，量產后期的投訴、退貨減少、無形中節約了大量的資本。
總結
  CAE技術，在中國已經開始得到很多企業的認識和重視，但是從整體上說，還處于了解階段，應用的層次和效果與國外相比還有很大的差距；而且因?yàn)閭鹘y(tǒng)的CAE軟件對人的要求比較高，高昂的軟件成本和人力使用成本成為很多中小型企業應用CAE技術的絆腳石。在這里筆者推薦大家不妨嘗試一下DS SolidWorks Simulation軟件，此軟件設計的指導思想就是：普通是設計人員使用CAE技術、設計仿真一體化、基于PC架構、最快速的求解器。而且其價格只有傳統的有限元軟件的 1/3都不到，所以具備業界最高的性價比，普通的中小型企業都可以承受。
  最后希望CAE技術能夠在中國得以更快速的推廣，推動中國“制造”更加快速的過渡到中國“設計”。也希望我的這些經驗?zāi)軌蚪o大家?guī)?lái)一定的借鑒意義。
