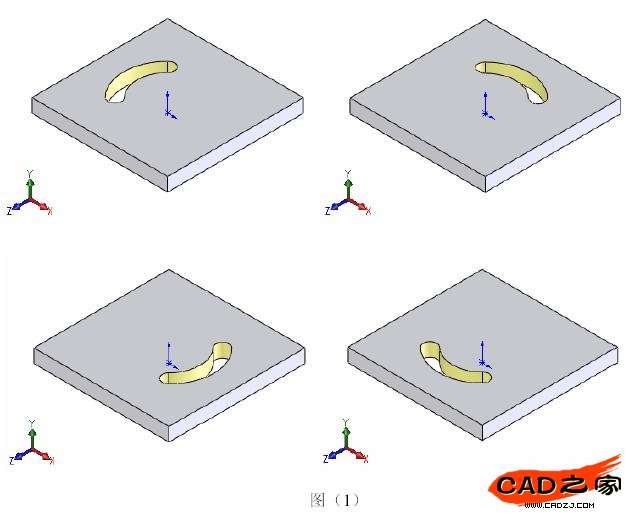

庫特征能將很多常用的特征或特征組合用特定的格式保存起來，在需要用到的時候只要求一個拖放和簡單的定位即可完成一個幾個常用特征的創建，還可以添加不同的配置，形成一系列不同型號和規格的特征。庫特征的內容還可以是草圖，對于常用的復雜草圖和復雜特征更是能起到一勞永逸的效果。那如何讓你的庫特征更具靈活性呢？你的庫特征在應用的時候在同一個平面上能做不同方向的效果嗎？如圖（1）所示。

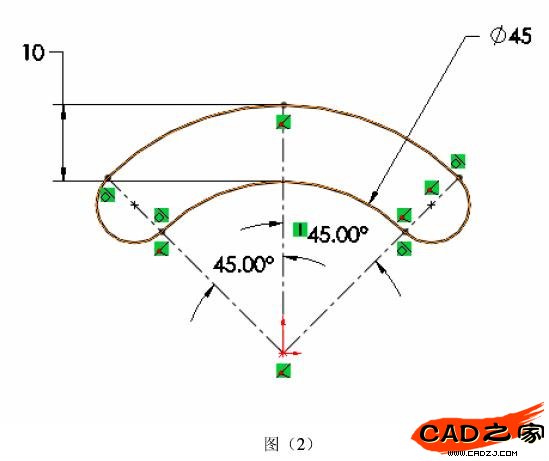

從上面的圖中可以看出，同一個庫特征可以根據實際的設計要求隨意更換方向，甚至是任意角度。主要可以從庫特征的草圖入手，因為草圖里面的尺寸和幾何關系決定了該庫特征的外部參考，也同樣決定了庫特征的靈活性。所以問題的關鍵在于如何正確的定義草圖的尺寸和幾何關系。以上面的庫特征為例，該庫特征的設計意圖是，外部參考為一原點和一模型邊線。創建一個方形基體，如圖（2）所示在基體的一個面上做出以下草圖，仔細觀察該草圖，三個中心線的一個端點分別原點重點，實現原點成為庫特征的一個外部參考。但還沒有實現將基體邊線變成外部參考。此時若創建庫特征，只需要一個原點就可以將庫特征完全定位。但這樣的庫特征只能在一個方向上使用，即無法控制其應用方向，靈活性顯然達不到預期效果。分析原因如下，由中間的中心線可以看出，有一幾何關系嚴重限制了該草圖的方向性，就是其“豎直”幾何關系。因為一般情況下，當你所畫的直線是豎直或者水平的時候，系統將自動添加“豎直”或“水平”的幾何關系。所以不管這個庫特征放在哪里，它始終只有一個方向，就是豎直方向。在這種情況下，可以通過改變中心線的幾何關系從而獲得更大靈活性，如圖（3）所示。把“豎直”的幾何關系刪掉，重新添加與基體邊線的“平行”幾何關系，實現將基體邊線變成外部參考。此時的庫特征在應用的時候只需要選擇一個原點一個邊線，那么就可以根據需要選擇相應的方向，因為中心線始終與所選擇的邊線保持平行的幾何關系，所以能輕易的實現靈活控制庫特征方向的效果。如圖（1）所示。
