二、使用“學用檢查向導”工具

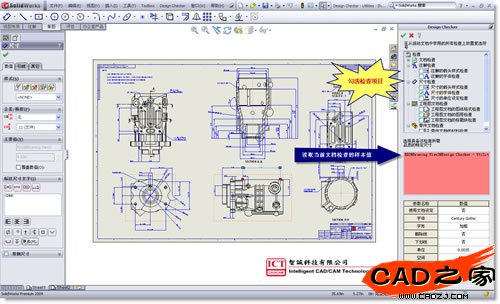

  SolidWorks Design Checker具有逆向生成標準文件的功能, 可根據現有 SolidWorks 零件、裝配體或工程圖文檔的特性生成標準文件。當使用使用“學用檢查向導”時任務窗格將列舉當前文檔中所有可用的檢查類型，提取檢查項目的值后，自動返回至SolidWorks Design Checker“編制檢查”。

圖 8

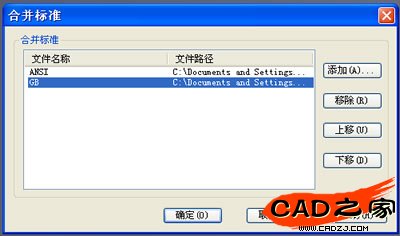

  如果一個文檔需要同時符合如上兩種方法生成的標準文件呢？無論使用哪一方法建立的標準文件，SolidWorks Design Checker都可以把兩種方法生成的多個標準文件，合并成為單一標準文件，并保留源標準文件。當被合并的標準文件中具有沖突檢查時，系統根據合并標準對話框中的順序來指派優先項，例如下圖： GB優先于ANSI，GB的值將被保留于合并文件中

圖 9

  另外，SolidWorks Design Checker 也支持直接從 DWG 格式文件中讀取該檔案當前的值。巧妙應用SolidWorks Design Checker兩種標準文件建立的方法，可以達到事半功倍的效果。
